Отличия КГТП и КГ
В промышленности и других отраслях нередко возникает необходимость подключения нестационарных объектов к системам энергоснабжения.

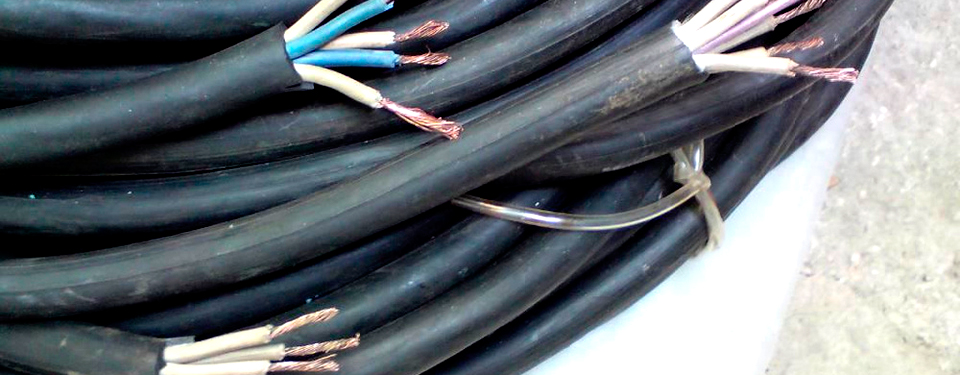

Использование кабелей КГ и КГтп обеспечивает ряд преимуществ, но при этом необходимо учитывать их особенности. Выпуск второго начат сравнительно недавно и все чаще применятся вместо своего более дорогого аналога. Однако полная замена невозможна по причине существенной разницы в конструкции, а также технических характеристиках и эксплуатационных качествах.
КГТП и КГ – в чем разница?
ГОСТ 24334-80 (действует до конца 2021г) дает точное описание силовых кабелей для прокладки нестационарным способом. Согласно этому нормативному документу КГ – это кабель гибкий с токоведущими жилами, изготавливаемыми из электротехнической меди. Провод рассчитан на переменный ток с номинальным напряжением не более 6 кВ или 10 кВ в зависимости от марки, рабочая частота при этом не должна превышать 400 Гц. Кроме того он может использоваться в цепях с постоянным напряжением до 12 кВ.
Одно из основных технических требований к кабелю КГ – это гибкость, поскольку он используется для создания сетей с подвижными элементами нескольких типов:
-
Подключение передвижного оборудования к стационарным электроустановкам. К первой категории относятся сварочные аппараты разных типов, краны рельсовые строительные, козловые, мостовые и многое другое с рабочим напряжением до 1000 В.
-
Подсоединение мобильных источников питания к сетям разного назначения. Речь идет о бензиновых, дизельных или газовых генераторах или станциях на колесном или железнодорожном ходу.
Если же сравнивать кабели марки КГ и КГТП разница между ними состоит в материале из которого делается изоляции. В первом варианте используется высококачественная резина, во втором – термопласты.
В кабелях КГ изоляция выполняется из следующих материалов:
-
Токоведущие жилы – изоляция резина РТИ на базе натуральных каучуков.
-
Общая изоляция кабеля – шланговая резина РШТ или РШТМ на основе каучуков бутадиеновых или изопреновых.
-
Защитно-разделительный слой: пленка полиэтилентерефталатная марки ПЭТ-Э, она же может использоваться для предохранения от склеивания токоведущей жилы с изолирующим покрытием.
В кабелях марки КГтп в качестве изоляции используется синтетический полимерный материал - термоэластопласт. Этот материал обладает несколько худшими характеристиками, нежели резина. Показатели электрического сопротивления изолирующих слоев должны быть следующими:
-
Резина – не менее 1 МОм.
-
Термопласты – более 0,05 МОм.
Соответственно маркировка КГТП расшифровывается как кабель гибкий с изоляцией из термоэластопластов и следующей конструкцией:
-
Токопроводящая часть: многожильные провода, изготавливаемые из меди 5-го класса согласно ГОСТ 22483.
-
Изоляция проводов и общая внешняя оболочка: термоэластопласт ТЭП.
-
Разделительный слой между проводами пленка синтетическая или обсыпка из талька. Они необходимы, чтобы избежать склеивания проводов между собой при нагреве.
Основное назначение описываемого силового кабеля марки КГтп согласно ТУ 3544-016-22901100-2015 состоит в подсоединение к промышленной электросети оборудования напряжением до 660 В с рабочей частотой до 400 Гц:
-
Аппаратов сварочных.
-
Компрессорных установок.
-
Генераторов и других передвижных агрегатов
Означенные провода в основном применяются на строительных площадках при прокладке временных сетей со сроком эксплуатации не свыше 4 лет.
ВАЖНО
Использование кабелей КГтп для подключения подъемно-транспортного оборудования не допустимо.Для удобства пользователей в таблице приводятся основные технические требования к кабелям КГТП и КГ отличия между которым заключаются в конструкционных особенностях:
Параметры |
КГ |
КГТП |
---|---|---|
Переменный ток: номинальное напряжение, кВ |
до 6/10 |
до 0,66 |
Постоянный ток: Номинальное напряжение, кВ |
до 12 |
- |
Номинальное сечение токопроводящих жил, мм2 |
от 0,75 до 150,0 |
от 2,5 до 120 |
Помимо кабелей в исполнение для умеренного климата российская промышленность выпускает специальные их разновидности для северных районов. В частности, кабельно-проводниковая продукция КГТП-ХЛ и КГ-ХЛ в отличие от обычных марок может эксплуатироваться при температурах от – 60 до +40 °C в зависимости от категории. Такие электротехнические изделия могут использоваться на передвижных установках на побережье Охотского моря и Берингова пролива, но не на территории Камчатского полуострова.
КГТП и КГ – что лучше?
Широкое применение полимеров позволяет удешевить продукцию, но это ведет к ухудшению ее технических характеристик. Это в полной мере свойственно для кабелей марки КГтп, который обладает массой преимуществ перед аналогами:
-
Высокая стойкость внешней оболочки к воздействию жесткого ультрафиолета, что позволяет применять его на открытых площадках без защиты от солнечного света.
-
Широкий диапазон рабочих температур и что особенно ценно при этих показателях может осуществляться прокладка кабеля.
-
Технологичность. Кабельно-проводниковая продукция поставляется в бухтах или на деревянных катушках длиной до 150 м, что позволяет делать подключения оборудования без соединительных муфт.
ИНТЕРЕСНО
Читайте в нашей статье "Кабель для тельфера. Сравнение марок"Для того чтобы точно понимать чем отличается КГ от КГТП следует рассмотреть недостатки последних:
-
Ограничение по подключаемым нагрузкам (до 0,66 кВ вместо 1,0 кВ).
-
Невозможность использования в сетях постоянного тока.
-
Категорический запрет на использование для прокладки линий питания передвижного подъемно-транспортного оборудования.
-
Сравнительно небольшой срок эксплуатации – не более 4 лет.
Сравнивая кабели двух марок КГТП или КГ, по критерию что лучше необходимо определится со сферами их применения. Каждый из них должен использоваться строго со своим предназначением, устанавливаемым нормативно-технической документацией. Вместе с тем изоляция из резины обладает лучшими эксплуатационными качествами, нежели термоэластопласт. С другой стороны последний существенно дешевле, что позволяет недобросовестным поставщикам зарабатывать выдавая более доступную кабельно-проводниковую продукцию за более дорогую.
