Кабель для тельфера. Сравнение марок

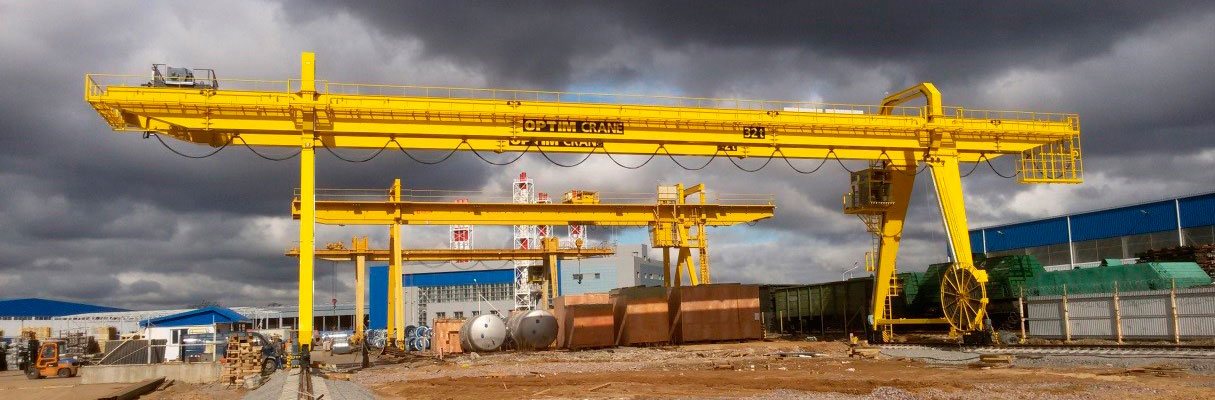

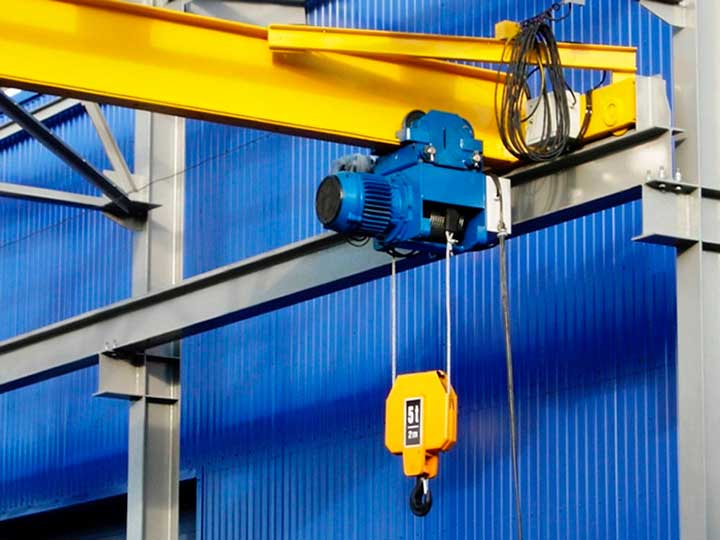

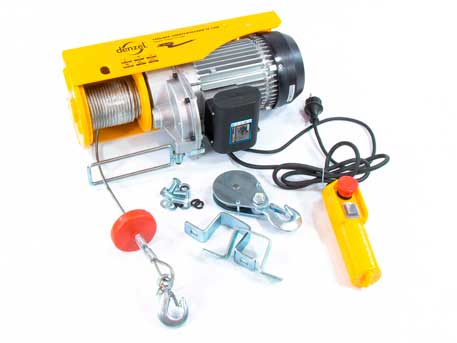

Тельфер – это электроталь, оснащённая кареткой для перемещения. Он незаменим при подъемах и перемещении грузов и позволяет резко повысить производительность труда на предприятии. Чаще всего используется в составе таких устройств как кран-балка и мостовой кран. Область его применения достаточно широка - от небольших производств и складских баз до железнодорожных станций, судовых предприятий и гидроэлектростанций.

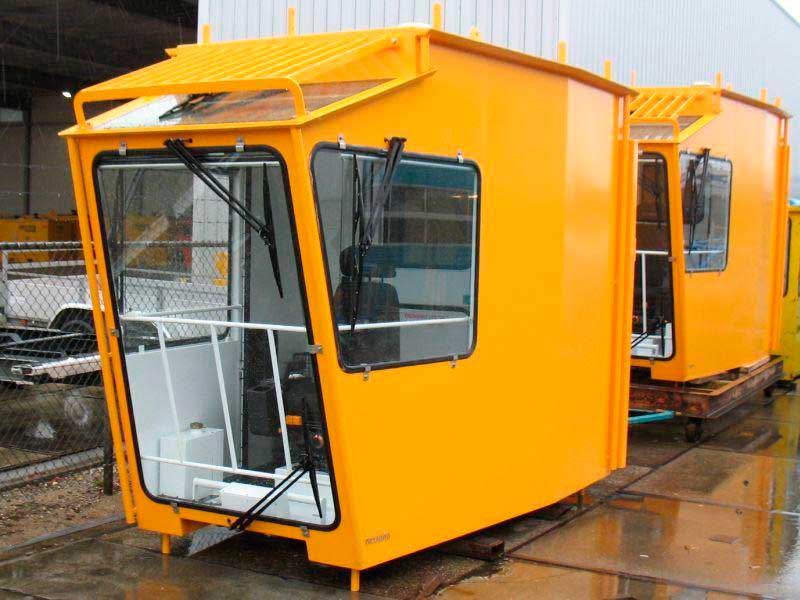

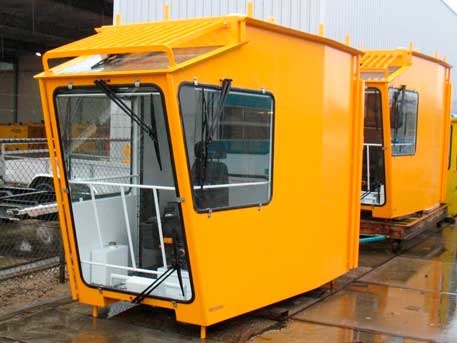

Управление тельфером осуществляется с пульта, который может быть как закреплен на поверхности, так и находиться в передвижной кабине.

Поэтому важно вдумчиво подойти к вопросу выбора кабеля для тельфера, ведь от него зависит надежность и безопасность систем управления и питания подъемным механизмом. Правильный выбор позволит исключить возможность сбоев и минимизировать риски на производстве.

Как выбрать кабель для тельфера

Наиболее распространены тельферы работающие от источника тока с напряжением 380 В и частотой 50 Гц. Т.к. кабель для электроталей испытывает высокие нагрузки во время работы, обычный провод нам не подходит. Он должен быть устойчив в истиранию и перегибам, иметь влагозащитную оболочку. В зависимости от условий эксплуатации может понадобиться дополнительная защита от воздействия высоких и низких температур, нефтепродуктов. Чаще всего используется кабель, имеющий в конструкции один или несколько стальных тросов, либо стальной трос используется отдельно, при монтаже.

Кабель для тельфера с тросом

КПГ1У

– кабель с резиновой оболочкой, устойчивый к перегибам. Имеет в своем составе сердечник из синтетического армида (выполняет функцию троса), что повышает его стойкость к растягивающим и механическим воздействиям. Устойчив к воздействию ультрафиолета, что позволяет использовать его вне помещений. Один из самых долговечных марок кабелей для пультов управления кран-балкой. Подходит для подключения любых типов кранов - как мостовых, так и козловых. Перейти в каталог

КПГ2У

Разница между КПГ1У и КПГ2У состоит в наличии у последнего дополнительной внутренней резиновой оболочки. Производиться так же в вариации с нефтестойкой, негорючей оболочкой, оболочкой из полиуретана (КПГПУЭ2У, КГРПУЭ), что значительно увеличивает сопротивляемость кабеля к изгибам, но существенно повышает его цену. Перейти в каталог

КГ

– активно применялся в качестве кабеля для тельфера до появления отчетственных специализированных крановых кабелей КПГ1У, КПГ2У. На сегодняшний день кабель КГ именно для подключения кранового оборудования не используется, так как значительно уступает по техническим характеристикам специальным крановым маркам. Благодаря изоляции из резины кабель КГ обеспечивает необходимую гибкость и влагостойкость. Имеет несколько многопроволочных медных жил. Невосприимчив к ультрафиолету. Выпускается так же в версии устойчивой к холоду. Обычно его используют для подключения оборудования на расстояние, не превышающее 60 метров. При подключении рекомендуется использовать стальной трос. Перейти в каталог

КУПР

– активно применялся в качестве кабеля для пультов до появления отчетственных специализированных крановых кабелей КПГ1У, КПГ2У. На сегодняшний день кабель КУПР именно для подключения кранового оборудования не используется, так как значительно уступает по техническим характеристикам специальным крановым маркам. КУПР используется в помещениях с любой степенью влажности. Устойчив к давлению и вибрации. Применяется при монтаже внутри помещений. Если планируется длительное функционирование вне помещений или в помещениях с пониженными температурами, то используется версия с маркировкой «ХЛ». Она содержит специальные морозостойкие пластификаторы в составе резиновой оболочки. Так же как и в случае с кабелем КГ монтируется вместе со стальным тросом. Перейти в каталог

Сравнительный анализ кабелей для тельфера и кран-балок.

Определяющую роль в долговечности кабелей, использующихся при подключении тельферов, мостовых кранов и кран-балок, играет наружная оболочка. Сравнительные данные для некоторых марок кабеля, выявленные экспериментально, приведены ниже.

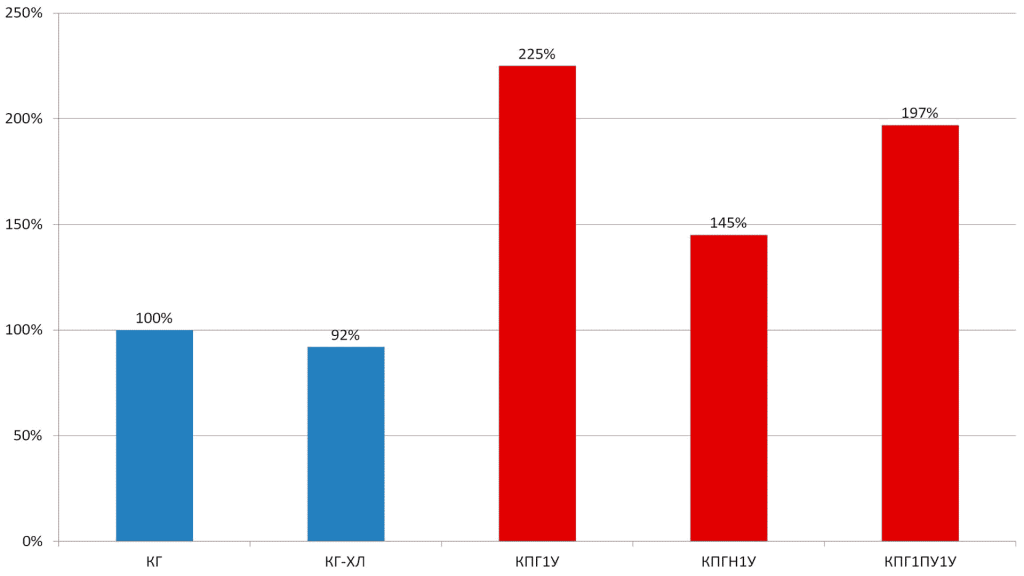

Прочность при растяжении – стойкость к растягиванию и изгибанию, чем выше значение, тем большую нагрузку выдержит материал до момента его разрушения.

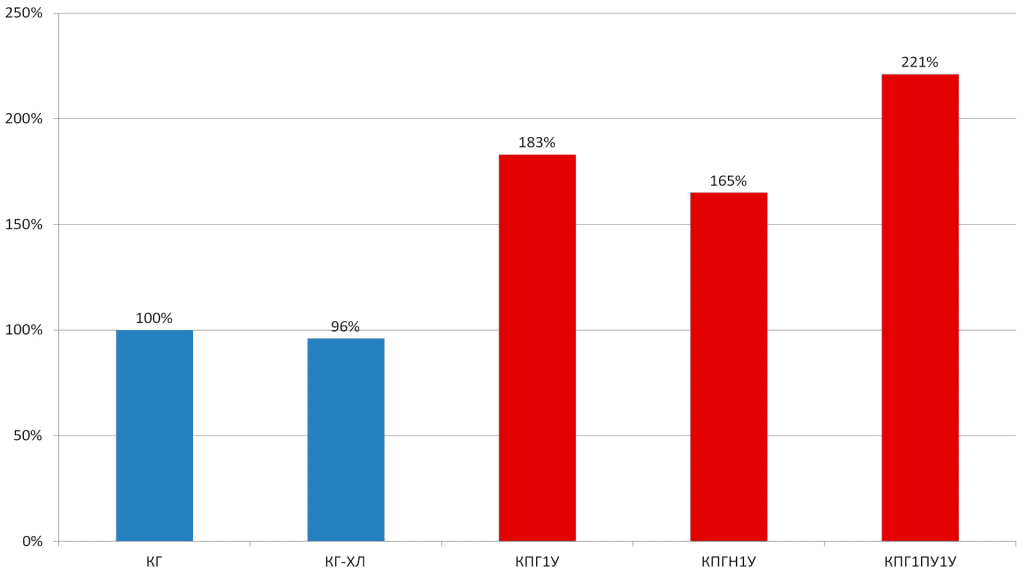

Сопротивление раздиру – способность материала функционировать при наличии повреждений, чем выше значение, тем выше срок службы.

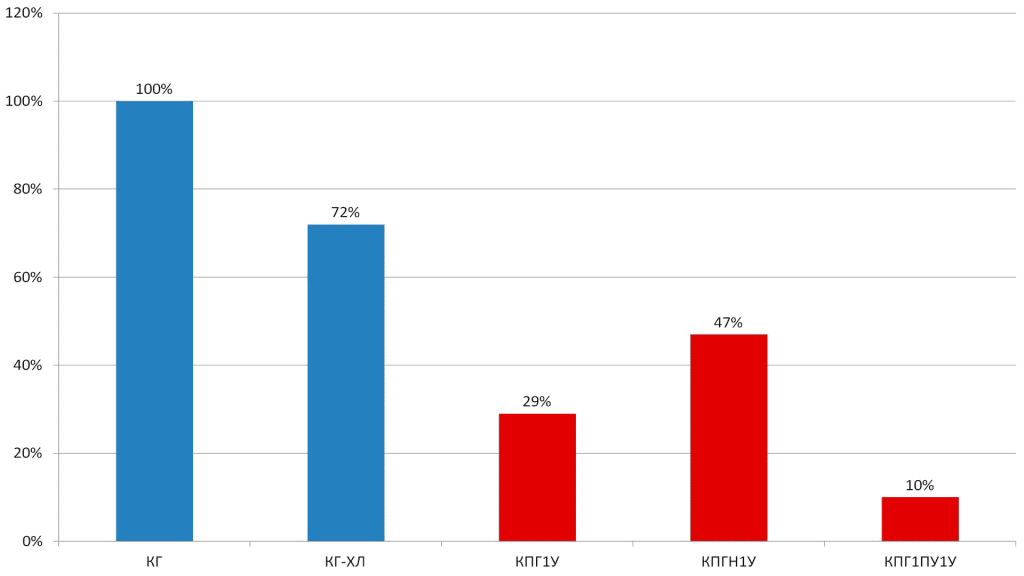

Истираемость – устойчивость верхних слоев материала к повреждениям, чем ниже значение, тем большую нагрузку необходимо приложить для их образования.

Сравнение оболочек по механическим свойствам

Вывод: полиуретановая оболочка превосходит резину по всем показателям, но оправдана только при действительно интенсивных нагрузках — иначе переплата не даст ощутимого эффекта.

Монтаж и прокладка кабеля для тали

Монтаж и подключение электрической тали должны выполняться квалифицированными электриками. Перед подключением необходимо проверить целостность всех электрических цепей: осмотреть провода, пускатели и соединения. Сопротивление обмоток статора электродвигателей, измеренное мультиметром или мегаомметром, должно быть не менее 0,5 МОм.

Таль питается от трёхфазной сети напряжением 380 В (±10%). Для защиты от аварийных ситуаций рекомендуется установить контроллер фаз и автоматический выключатель. Питание подаётся на щит управления, из которого выходят три кабеля: на пульт управления, электродвигатель подъёма и электромотор тележки. При наличии двух приводных тележек они соединяются между собой кабелем питания. Длину и сечение кабелей подбирают специалисты.

После подключения проверяют работу тали: корректность направления движения (при необходимости меняют фазы местами) и работу концевых выключателей. В процессе эксплуатации рекомендуется регулярно проверять состояние электрооборудования, выполнять протяжку и очистку контактов.
