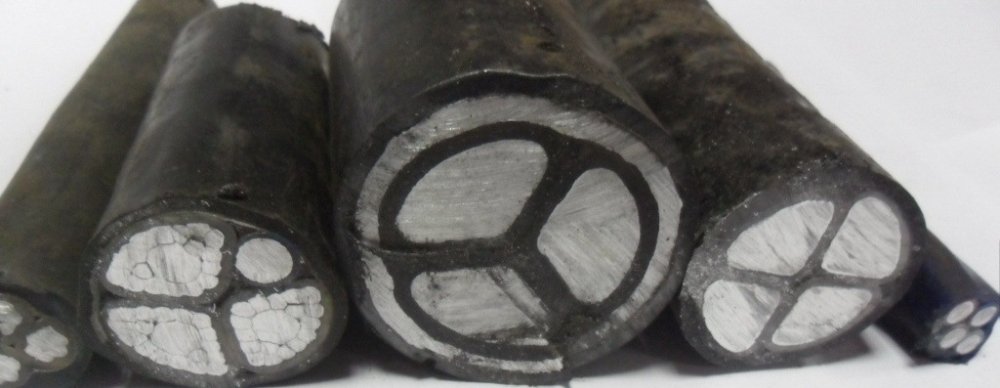

Кабели со свинцовой оболочкой

Для защиты кабельных изделий от различных внешних воздействий, таких как удары, повышенная или пониженная температура и влажность, давление, влага, ультрафиолетовое излучение, агрессивная среда применяют специальные оболочки. Они могут быть выполнены из резины, свинца, алюминия, стали, ПВХ или полиэтилена, Одним из самых распространенных видов защитных покровов для кабеля является оболочка из свинца.

В каких случаях используют свинцовые оболочки в кабеле? Маркировка, конструкция и преимуществ

Свинцовые оболочки широко применяются для защиты электрических кабелей ввиду своих высоких показателей по герметичности, пластичности, гибкости и влагозащищенности. Также такие оболочки хорошо защищают от механических воздействий и повышенного давления.

Достаточно часто свинец в защитном покрове используют для электрических кабельных изделий, предназначенных для организации сетей связи или для силовых кабелей чаще всего с бумажной изоляцией

Кабель с защитной оболочкой из свинца применяют для укладки в местах, где существует вероятность механического воздействия, в условиях агрессивной внешней среды или воздействия повышенной влажности. Самым распространенным способом укладки кабеля со свинцовой оболочкой является прокладка в грунте, а также в помещениях и сооружениях, где возможно нахождение людей или работа механизмов.

Свинцовые оболочки изготавливают из свинца марки С-3 с содержанием чистого материала 99,95% и с вредными примесями не более 0,01%.

Толщина оболочки из свинца зависит от изолирующего материала кабеля, его типа, а также условий эксплуатации и нормируется соответствующими государственными стандартами. До сих пор действует советский стандарт ГОСТ 24641-81 "Оболочки кабельные свинцовые и алюминиевые"

Особенности применения кабелей со свинцовой оболочкой

Свинец, по сравнению с алюминием, устойчив к воздействию среды с содержанием 5% соляной кислоты, 50% серной кислоты, 5% уксусной кислоты и аммиака. Также достаточно стоек к воздействию 5% азотной кислоты, 50% уксусной кислоты и хлору, но малоустойчив к действию щелочей, 50% соляной и 5% плавиковой кислот. На такую оболочку также негативно может влиять электрохимическая или почвенная коррозия.

Кабельные изделия со свинцовой оболочкой не применяют в местах, где возможно воздействие вибраций, так как они могут привести к образованию трещин из кристаллизации материала. Подвешивать такой кабель не рекомендуется, из-за высокой ползучести свинца, которая приводит к разрыву оболочки (оболочка из свинца выдерживает удлинение на 30-40 % от первоначальной длины, после чего происходит ее разрыв).

Для улучшения качественных характеристик в состав свинцовой оболочки добавляют сурьмяные (повышение вибростойкости и механической прочности) или медные (уменьшение ползучести) присадки.

Обзор марок кабеля в свинцовой оболочке

Наиболее популярными силовыми кабельными изделиями в свинцовой оболочке являются кабели следующих марок: АСБ, АСБл, АСБ2л, СБ, СБГ, СБл. Часто используемые кабели связи, имеющие свинец в составе оболочки, имеют марки ТЗГ, ТГ, ТБГ, СКСГ, СКСБ, КМГ-4, КМБ-4 и другие.

АСБ – изделие с алюминиевыми жилами, в оболочке из свинца и бронированным слоем из двух, перекрывающих друг друга стальных лент. Применяется в сетях с напряжением (переменным) до 10000 В при частоте 50 Гц. Может иметь сечение жил от 25 до 800 кв.мм однопроволочной или многопроволочной конструкции. Подтипами данного кабеля являются изделия марок АСБл и АСБ2л. Их отличие состоит в наличии подушки из одной или двух битумных лент соответственно, находящихся под бронирующим материалом кабеля. Перейти в каталог

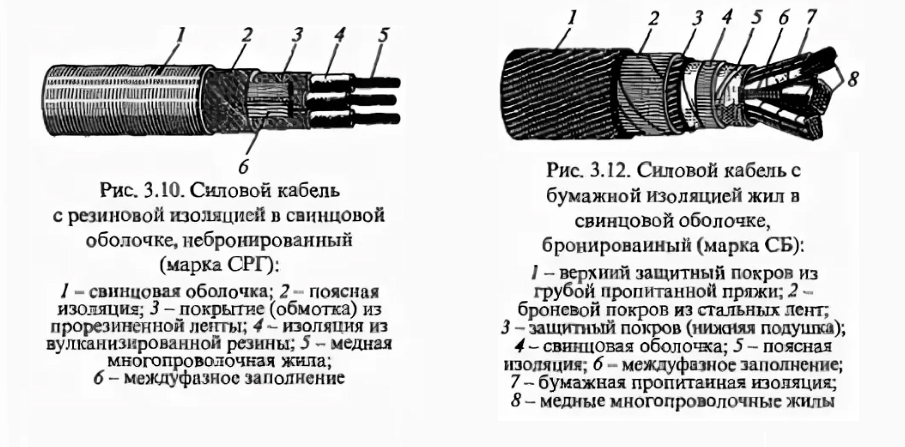

СБ – медный кабель, аналогичный по конструкции с АСБ, предназначенный для применения в сетях с рабочим напряжением 1000 В, 6000 В и 10000 В с частотой 50 Гц. Имеет пропитанную бумажную изоляцию и бронирующий слой из двух стальных лент, перекрывающих друг друга. Допускается применение при укладки с разностью уровня трассы до 25 метров. Разновидностями данного типа кабеля являются изделия СБГ и СБл. СБл имеет в конструкции подушку под броней из битумной ленты, а СБГ – не имеет защитного внешнего покрова (голый). Перейти в каталог

ТЗГ –кабель для телефонных линий, имеющий в своей конструкции свинцовый слой, кардельно-бумажную изоляцию без внешнего покрова. Используется для огранизации линий связи, а также для устройства соединений между АТС в кабельной канализации или сооружениях. Напряжение при котором возможна эксплуатация кабеля – до 420 В постоянного тока или 300 В переменного тока. Аналогичный кабель ТЗБ имеет в своем составе бронирующий слой из стали. Перейти в каталог

ТГ – телефонный кабель, не имеющий защитных покровов. Применяется в телефонных сетях с переменным напряжением до 145 В с частотой 50 Гц или с постоянным напряжением не более 200 В. Прокладка кабеля осуществляется в кабельных коллекторах, канализации или в других специальных сооружениях. Аналогичный по конструкции кабель ТБГ имеет в своем составе стальные ленты для защиты от механических воздействий. Перейти в каталог

МКСГ – магистральное изделие со свинцовой оболочкой применяется в сетях с диапазоном частот до 5000 кГц и с питающим напряжением до 1000 В (постоянное), до 700 В (переменное). Прокладка кабеля осуществляется в кабельных сооружениях и канализации, в грунтах при отсутствии электромагнитных помех. Аналогичный данному кабелю – изделие с маркировкой МКСБ, имеет в конструкции броню из стальных лент. Перейти в каталог

КМГ-4 – коаксиальный кабель для организации соединительных линий между станциями ГТС. Имеет четыре коаксиальных пары в свинцовой оболочке без защитного покрова. Аналог КМБ-4 имеет защитный покров в виде брони из стальных лент, а КМК-4 имеет броню из круглых проколок. Перейти в каталог

Кабельные изделия со свинцовым покровом не ограничиваются перечисленными марками, их существует большое количество для различных условий эксплуатации и сфер применения.
