Кабель для духового шкафа

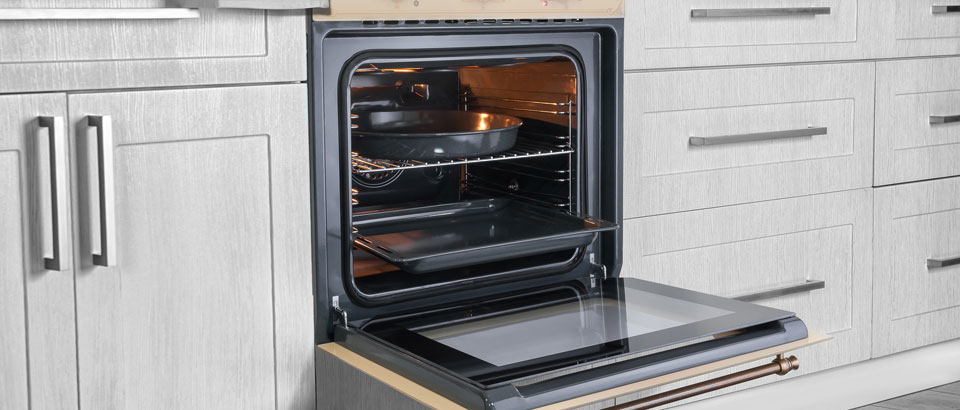

Духовой шкаф в городской квартире является одним из главных потребителей электроэнергии. В зависимости от режима работы и размеров он при пиковых нагрузках может потреблять до 4 кВт, при этом ток в цепи составляет около 18 А. Если иметь в виду, что телевизору во время работы требуется порядка 0,5А, лампе накаливания в зависимости от ее мощности до 1 А, то становится понятно, почему для подключения духового шкафа часто требуется отдельная цепь.
Кабель для духового шкафа - обзор марок
Чтобы подать напряжение для питания духового шкафа, требуется кабель, состоящий из трех проводов, каждый из которых выполняет свою задачу:
-
подача фазы;
-
подача ноля;
-
заземление корпуса.
Устройства работоспособно и при наличии только двух первых проводов, присутствие третьего требуют правила техники безопасности. Каждый из этих проводов должен иметь отдельную изоляцию. Причем лучше, если кабель изготовлен из меди, поскольку медный провод по сравнению с алюминиевым имеет массу достоинств.
ИНТЕРЕСНО
О марках кабеля для подключения электроплиты читайте в нашей статье "Кабель для электроплиты"
ВВГ - Наиболее распространенным силовым кабелем, то есть предназначенным для подачи электропитания прибора, является ВВГ или ВВГнг («нг» означает, что кабель не распространяет горение). Расшифровывается название следующим образом:
-
нет буквы «А» в начале названия – кабель медный;
-
первая буква – изоляция отдельных проводов из ПВХ (В – винил);
-
вторая буква – общая изоляция из ПВХ;
-
третья буква – кабель не бронирован (Г – голый).
-
Через дефис может быть добавлена буква П (ВВГ-П) – это означает, что кабель плоский
Кабель этой марки является жестким, поскольку каждый его провод состоит из одной проволоки. Для большего удобства при проведении монтажных работ каждая жила окрашена в свой цвет – желто-зеленый (земляной, на схемах обозначается как PE), синий (ноль –N), белый (фаза – L).
NYM – аналог ВВГ, изготовленный по стандарту Германии. Основным его отличием является наличие дополнительного слоя общей изоляции.
В таблице указаны различия между кабелями BBГнг и NYM.
Тип кабеля |
BBГнг |
NYM |
---|---|---|
Диапазон температуры, ° С |
-50 – +50 |
-30 – +40 |
Срок службы, лет |
30 |
40 |
Не поддерживает горение |
При одиночной и групповой прокладке |
При одиночной прокладке |
Использование |
Сети, при монтаже которых не требуется герметичного уплотнения вводов |
Может применяться во взрывоопасных местах, где требуется полная герметизация вводов. |
Кроме того, кабель ВВГ дешевле, также принято считать, что его оболочка лучше противостоит воздействию УФ-лучей. NYM же отличает большая пластичность, прочность и влагоустойчивость.
Исходя из вышеизложенного, для внутренней проводки лучше брать NYM – его проще укладывать. Также этот кабель менее восприимчив к воздействию воды, если вдруг возникнет протечка.
ПВС - еще один вариант подключения духового шкафа к бытовой электросети – использование провода ПВС (Провод – ПВХ – Сигнальный). В отличие от кабелей ВВГ и NYM у него каждая жила состоит из нескольких не изолированных друг от друга проволок. Это придает проводу мягкость и гибкость, однако стоимость его заметно выше. Да и в долговечности ПВС уступает как ВВГ, так и NYM. Поэтому данная марка, как правило, используется не для кабельных трасс, которые фиксируются на месте раз и навсегда, а там, где требуется гибкое соединение, например, между прибором и розеткой.
Расчет сечения кабеля для электрического духового шкафа
В случае однофазного питания 220 В, что обычно и бывает, для расчета сечения кабеля, через который духовой шкаф подключается к источнику электроэнергии, необходимо знать мощность устройства или потребляемый им ток. Зная мощность, можно определить ток, и наоборот, исходя из следующей формулы:
U*I = P
где
-
U – напряжение сети в вольтах;
-
I – сила тока в амперах;
-
P – потребляемая прибором мощность в ваттах.
Поскольку разогрев кабеля, по которому идет ток, определяется не только тепловыделением (силой тока), но и теплоотдачей (условиями, в которых находится провод – например, есть ли рядом другие провода с током, или является ли проводка скрытой или открытой), то вполне достаточно грубой оценки: для каждых 10 А тока требуется 1 мм2 медного провода. Таким образом, для питания устройства мощностью 4 кВт подойдет провод сечением 2,5 мм2. Если иметь в виду необходимость 3-х жил, то годится кабель ВВГ или NYM 3x2,5.
Особенности подключения духового шкафа
В первую очередь в щитке желательно иметь отдельный автоматический выключатель на 25 А, через который и будет подаваться питание на через кабель к духовому шкафу.
Устройство защитного отключения (УЗО) предназначено для отключения нагрузки от источника напряжения при появлении посторонних утечек. Оно разрывает цепь, если величины тока в фазном и нулевом проводах различны. Такое может произойти в том случае, когда появились дополнительные пути для тока, например, через тело человека. При этом входной автомат на это отреагировать не в состоянии, поскольку общий ток увеличивается на несколько десятков или сотен миллиампер.
Существуют также дифференциальные автоматы, объединяющие в одном корпусе обычный автомат и УЗО. Они разрывают цепь как в случае короткого замыкания, вследствие чего значительно возрастает сила тока, так и при появлении утечек в десятки и сотни миллиампер.
Нельзя забывать и об электрической розетке. Чем больше площадь поверхности ее контактов, тем больший ток способна пропускать розетка, поскольку при этом уменьшается нагрев области контакта и, вследствие этого, самой розетки. Для питания духового шкафа подойдет розетка на 16 А.
Розетку следует приобретать под вилку шкафа, форма которой может быть различной.
