Кабель для электроплиты
При покупке и подключении новой плиты, варочной панели (обычной электрической, индукционной) или духовки, владельцы часто сталкиваются с тем, что кабель для электроплиты отсутствует в комплекте. Электроплиты относятся к энергоемкому оборудованию и могут иметь разную мощность, единого стандарта на розетки, вилки, провод для них нет, поэтому достаточно часто их необходимо приобретать отдельно. Также сечение кабеля для плиты зависит от схемы электропроводки в квартире или доме, где она будет установлена.
Сечение кабеля для электрической плиты - выбор сечения по мощности плиты

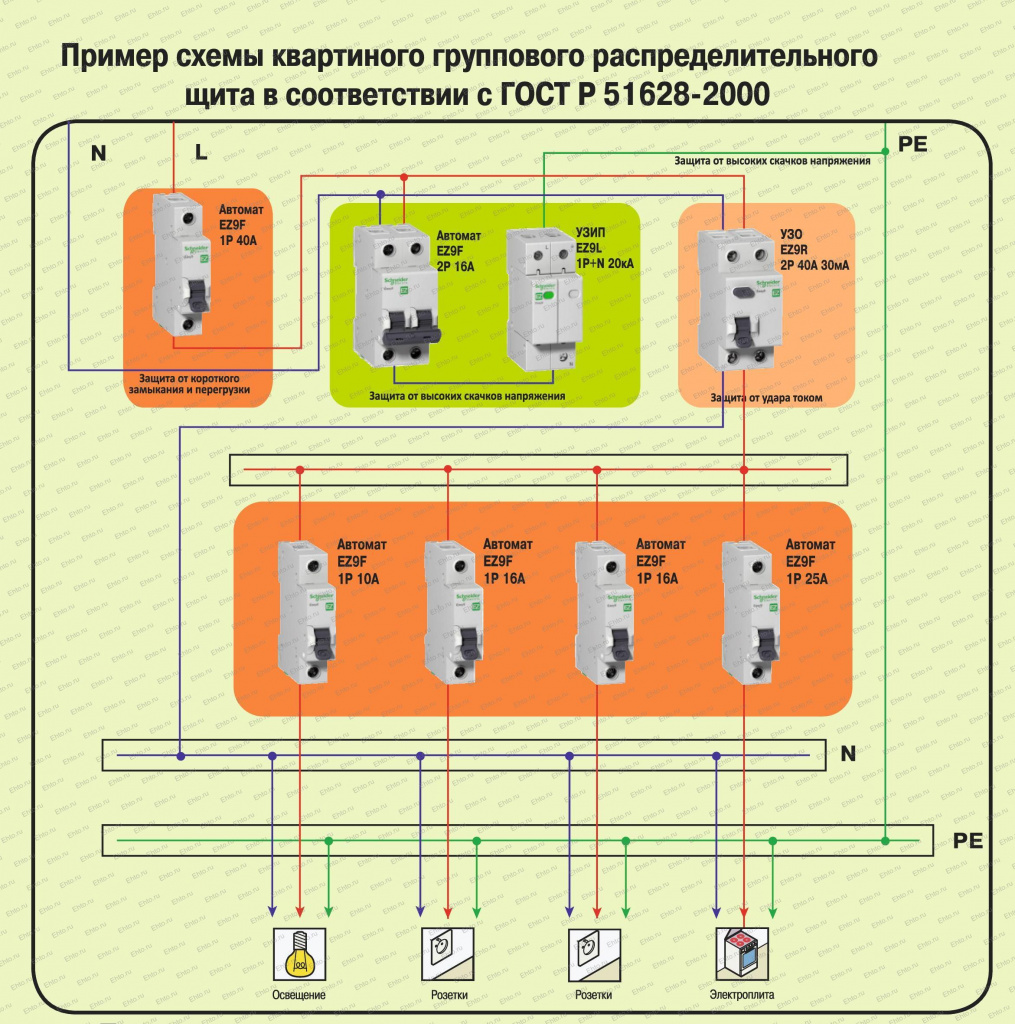

Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена . Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.
ВАЖНО
НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ!Что нужно знать для выбора сечения кабеля для электроплиты?
- Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.
- Тип сети в доме: однофазная (220В) или трехфазная (380В). От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.
- Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.
Для подбора сечения кабеля для варочной панели (в т.ч. и индукционных) вы можете воспользоваться таблицей 1.
Таблица 1. Выбор сечения медного кабеля в зависимости от мощности и напряжения сети.
Сечение жилы, мм2 | Однофазная сеть (220В) | Трехфазная сеть (380В) | ||
---|---|---|---|---|
Мощность, кВт | Ток, А | Мощность, кВт | Ток, А | |
1.5 | 4.1 | 19 | 10.5 | 16 |
2.5 | 5.9 | 27 | 16.5 | 25 |
4 | 8.3 | 38 | 19.8 | 30 |
6 | 10.1 | 46 | 26.4 | 40 |
10 | 15.4 | 70 | 33 | 50 |
16 | 18.7 | 85 | 49.5 | 75 |
25 | 25.3 | 115 | 59.4 | 90 |
35 | 29.7 | 135 | 75.9 | 115 |
ВАЖНО
При трехфазной сети сечение будет меньше, так как мощность плиты распределяется по трем фазам.Например, для подключения импортной электроплиты Hansa мощностью 9 кВт к трехфазной сети (380В) достаточно 5-жильного кабеля сечением 1,5мм2 (5х1,5 мм2). Для подключения такой же плиты к однофазной сети (220В) потребуется 3-х жильный кабель сечением 6 мм2. (3х6 мм2).
Марки кабеля для электроплиты – обзор, сравнение цен
Наиболее удобные марки для подключения плиты к розетке это соединительный провод ПВС, шнур ШВВП или кабель в резиновой изоляции и оболочке марки КГ. Эти провода достаточно гибкие и удобные для подключения вилки. Сравнение характеристик марок смотрите в таблице 2.
Согласно нормам эти же марки нельзя использовать для проводки от щитка до розетки питания электрической плиты. Для этого подходят ВВГнг-FRLS, ВВГнг-LS, которые соответствуют нормативам пожарной безопасности.
Опытные электрики прокладывают от щитка ВВГнг-LS (FRLS) и им же подключают электроплиту, а ПВС или КГ используют в случае, если длины кабеля не хватило.
ВАЖНО
Варианты марок кабеля и схемы подключения электроплиты могут отличаться в различных случаях.Таблица 2. Сравнительный обзор марок кабеля для электрической плиты.
ПВС | ШВВП | КГ | ВВГнг-LS/FRLS | |
---|---|---|---|---|
Материал изоляции/оболочки | ПВХ/ПВХ | ПВХ/ПВХ | резина/резина | ПВХ/ПВХ с пониженным горением и выделением дыма |
Количество жил | 2-5 | 2-3 | 2-5 | 2-5 |
Сечение, мм2 | 0,75-25 | 0,5-2,5 (очень редко сечения 4-6) | 0,5-240 | 1,5-240 |
Форма исполнения | круглый | плоский | круглый | круглый (возможен в плоском исполнении) |
Особенности эксплуатации | соединительный провод для подключения бытовых приборов, в качестве шнура питания приборов, подходит для удлинителей, отлично подходит в качестве шнура для электроплиты | шнур больше рассчитан на подключение маломощной техники, освещения | предназначен для подключения подвижного оборудования и рассчитан на многократные сгибания | подходит для стационарного монтажа, для электропроводки в квартирах и домах, кабель достаточно жесткий |
Цена за кабель сечением 3х4, руб/м *** | от 62 руб/м | от 72 руб/м | от 70 руб/м | от 60 руб/м |
Купить кабель для электроплиты вы можете в магазине
|
|

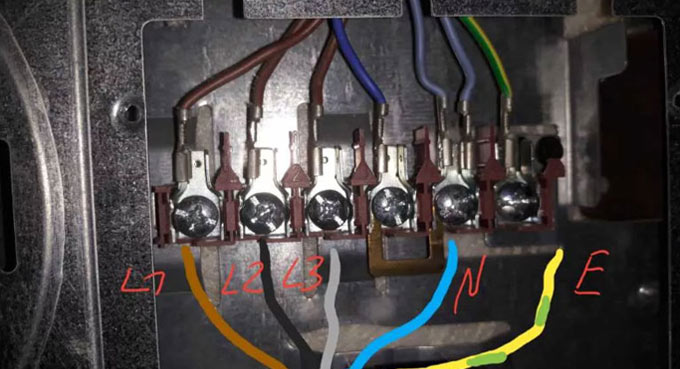

Подключение кабеля к электроплите
Для подключения электроплиты обязательно используют выделенную линию с защитным автоматом от квартирного щитка или домового. Номинал автомата подбирается также в зависимости от потребляемого тока плитой с округлением в большую сторону, чаще всего в пределах 40-50А.
Существует 3 основных способа подключения электроплит:
- проводом от клемм ввода к специальной силовой розетке
- через клеммную коробку
- напрямую силовым кабелем от щитка к клеммам ввода
Второй и третий способы считается более надежными, но неудобным, так как в случае необходимости отключить питание, нужно выключать автомат в щитке.

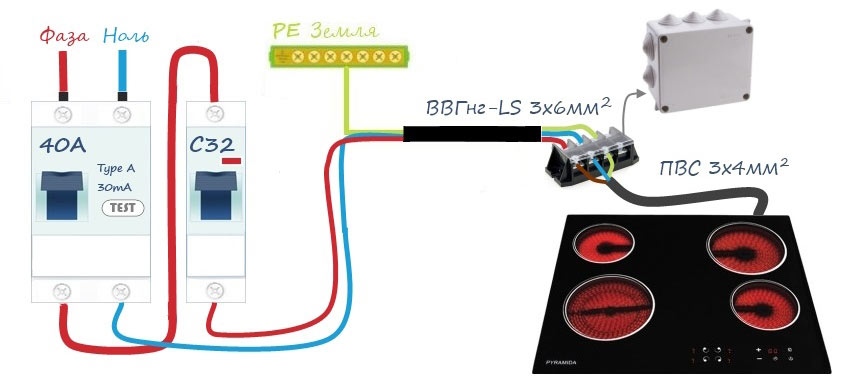

Схема подключения электроплиты через клеммную коробку

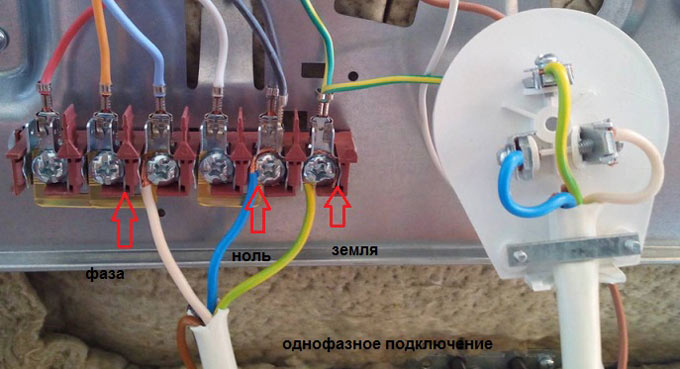

Подключение электроплиты с розеткой и вилкой наиболее распространенный и привычный способ. Для ознакомления с техникой подключения этим способом рекомендуем ознакомиться с видео ниже.
