Заземляющий провод

Заземление - это эффективный способ защиты человека и других живых существ от опасного воздействия электрического тока. Пример обычной бытовой ситуации: через металлический корпус электроприбора или его части "пробивает" электроток от оголенного провода. Если система не заземлена, то при касании к металлу под напряжением человека ожидает болезненный или смертельный удар (100 мА считается летальной "дозой"). Заземляющий контур дает возможность безопасно перенаправить электропоток в землю.

Еще одна важная функция заземления - обеспечение бесперебойной работоспособности электроустановок, электрооборудования и электролиний. Для соединения с заземлителем используется заземляющий провод.

Требования к заземляющему проводу

В зависимости от конструктивных особенностей контура "земли", поставленных задач, режимов эксплуатации и разновидностей подключаемых электрических установок требования к заземляющему проводнику могут существенно отличаться.

Основной общий критерий, которому должны отвечать все провода заземления, - это возможность пропускать электротоки, имеющие не меньшее значение, чем возникающие при КЗ.

Другие требования имеют частный характер, которые можно классифицировать по нескольким признакам:

число жил проводника и класс гибкости - моножильные и однопроволочные провода применяются при подключении к заземляющему контуру стационарных электроустановок. При необходимости частых перемещений, например, открывания-закрывания дверей распредщитов, ячеек, заземления мобильных блоков оборудования, используются более гибкие мультижильные и многопроволочные марки, которые устойчивы к частым изгибаниям;
конструктивное расположение - защитный заземляющий проводник может монтироваться как отдельной линией, так и находиться в составе кабельно-проводного изделия;
наличие изоляционного слоя - изолятор понадобится, если заземляющий провод смонтирован открытым способом или по корпусным элементам;
токопроводящий материал - выбор медной, стальной или алюминиевой жилы базируется на необходимых физических свойствах проводника (сопротивление) и его химической стойкости. Например, медь имеет наименьший показатель удельного электросопротивления и отличается высокими антикоррозионными характеристиками по сравнению с алюминием и сталью.

Заземляющий провод – обзор марок

Рассмотрим наиболее популярные марки кабельных изделий, которые допускаются для монтажа в качестве защитного заземляющего проводника, и их основные технические параметры.

ВВГ - Марка с медными проводниками оснащена изоляционным слоем и наружным покровом из полимерного ПВХ, выпускается в моно- и мультижильном исполнении 1-2 класса гибкости, эксплуатируется в сетях 0,66/1/3/6 кВ в диапазоне температур -50/+50 С. ВВГ с 3-5 жилами может иметь нейтраль и заземляющий проводник.

NYM - Гибкая монтажная марка с медными жилами (от 1 до 5) в ПВХ-изоляторе и оболочке, промежутки между которыми заполнены негорючей резиновой смесью. NYM предназначен для работы в электросетях с напряжением до 0,66 кВ, сохраняет функционал при -50/+50 С. Для данной марки необходима защита от прямого УФ-излучения.

Провода группы марок ПВ имеют одну медную мультипроволочную жилу в двойном изоляционном слое из негорючего ПВХ. ПВ рассчитан на электронапряжение переменного тока до 0,45 кВ (400 Гц), постоянного - до 1 кВ. Марки группы отличаются классом гибкости (цифровой индекс указывается в маркировке), а в качестве заземляющего проводника обычно используются следующие исполнения:

ПВ3 - отличается хорошей стойкостью к воздействию влаги, паров, конденсатов, плесени, может функционировать при -70/+60 С, поэтому допускается для прокладки в сложных условиях, например, в помещениях банного типа, а также на открытом пространстве.

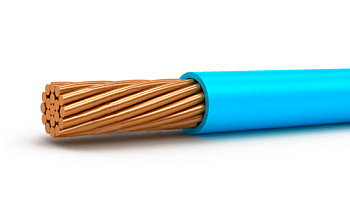

ПВ6 - имеет схожие характеристики, является более гибкой маркой.

ИНТЕРЕСНО

Марка ПУГВ - это сорвеменное название марок ПВ3, ПВ4, подробнее об этом в статье "Аналоги провода ПУГВ - обзор марок, их характеристики, сравнение"

ПВС - Провод относится к категории гибких соединительных изделий. ПВС имеет медные мультипроволочные электропроводники (от 2 до 5) в малогорючей ПВХ-изоляции и оболочке, которые предназначены для электролиний 0,38/0,66 кВ и работу в температурном диапазоне -25/+40 С.

ESUY - Марка повышенной гибкости с жилой из многочисленных меднолуженых проволок в меднопроволочной оплетке и оболочке из прозрачного пламезамедляющего полимерного ПВХ. Кабель эксплуатируется при -5/+70 С. Марка ESUY применяется для заземления переносного оборудования, при проведении ремонта и ТО, в силовых установках высокого вольтажа, на тяговых установках ж/д транспорта, а также при необходимости выравнять потенциалы узлов электромашин.

В качестве заземляющих проводов могут использоваться и другие марки кабельно-проводниковой продукции, например, неизолированный МГ, бронированный ВБбШв, шнур ШВВП. При выборе марки следует руководствоваться вышеперечисленными требованиями и нормами ПУЭ, СНиПов, СП.

Выбор сечения провода для заземления

Определение марко-размера и исполнения защитного заземляющего провода зависит от конкретных условий его применения. В первую очередь, следует учитывать параметры электросети.

Заземляющий контур, включая его проводниковую составляющую, не испытывает постоянные нагрузки, как фазная и нулевая части. Поэтому сечение заземления, как того требует п.1.7.126 ПУЭ, определяется следующим образом ("точка отсчета" - сечение фазного электропроводника):

для 16 мм2 силового кабеля сечение заземляющего провода выбирается такой же величины;
для 16-35 мм2 - от 16 мм2;
от 35 мм2 - не меньше 1/2 от фазного;

для более точных расчетов используется формула


где:

«S» - сечение заземляющего провода;

«I» - величина электротока при КЗ;

«t» - время включения автомата УЗО;

«k» - расчетный коэффициент, получаемый в зависимости от температур и материалов, из которых изготовлены жилы, изоляторы и оболочки заземляющих электропроводников.

Подключение заземляющего провода

Перед выполнением монтажных работ по подключению заземляющих проводников необходимо разобраться в уже существующей системе заземления. Для этого проводят оценку, какие из проводов отвечают за "землю".

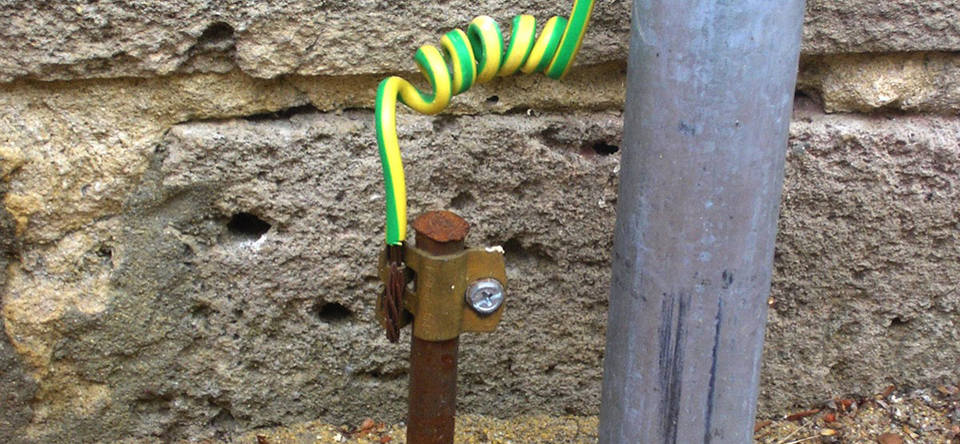

Согласно требованиям п.1.1.29 ПУЭ все заземляющие провода обозначаются латинскими литерами PE. Цветовое маркирование зависит от производителя кабельной продукции, обычно - это желто-зеленые цвета (см. рисунок), однако лучше убедиться в этом, прозвонив провода.

Согласно ГОСТ необходимо использовать знак заземления на щитках

Подключение заземляющего провода осуществляется исключительно теми способами соединения, которые обеспечивают максимальный контакт и близкое к нулю переходное сопротивление. К таким относятся пайка, сварка, затяжка под гаечно-болтовое соединение, использование наконечников, гильз, клемм.

Несколько полезных советов:

для создания домашнего контура "земли" в большинстве случаев достаточно заземляющего проводника из медного изолированного провода сечением 2,5-4 мм2;
при использовании неизолированного 6+ мм2 электропровода стоит отдать предпочтение мультипроволочной марке;
завершив подключение заземляющего провода, необходимо проверить величину сопротивления - она не должна быть больше 4 Ом;
следует регулярно проверять соединения заземляющих проводов, подтягивая и поджимая контакты при их ослаблении.

Соблюдение требований ПУЭ, правил выбора сечения, способов монтажа защитного заземляющего провода и контура "земли" в целом гарантируют безопасность человека, а также работоспособность электроустановок и приборов.
