Водонепроницаемый кабель
На практике периодически встречаются ситуации, когда необходимо использовать кабели в агрессивных средах и сложных эксплуатационных условиях. К примеру, добыча воды из скважин, запуск глубоководных аппаратов (батареи и дистанционное управление не всегда актуальны), питание оборудования с подвижными элементами, применяемого на открытом воздухе, предполагает использование водонепроницаемых (водостойких, гидрофобных, подводных) кабелей.

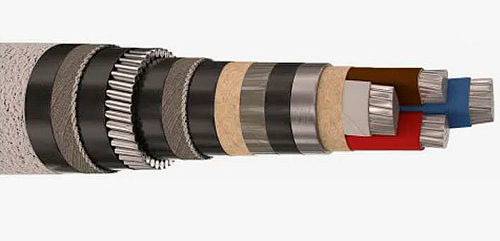

Водонепроницаемые кабели – особенности конструкции
Высокий спрос на подобного рода продукцию привел к тому, что на рынке появилось огромное количество самых разных предложений. Все они имеют свои уникальные особенности, плюсы и минусы, однако в утрированном формате для водонепроницаемых кабелей можно выделить следующие характерные, специфические особенности:
- Используется многожильная (к примеру, 19 проводов) исключительно медная конструкция.
- Возможно использование так называемых полупроводящих слоев.
- В сравнении с другой кабельной продукцией достаточно толстая изоляция, обязательно выполненная из полимера (вообще, в гидрофобных изделиях полимеры – главный материал).
- Изолирующий слой сверху обматывается специальной изолирующей лентой, тоже полимерной.
- По ней размещают экран (обычно тоже выполненный из меди).
- Еще один слой водоизолирующей ленты поверх экрана – важная, пусть и дополнительная защита.
- И завершает все полимерная оболочка.
- Подобная сложная конструкция с множеством «шуб» в дополнение обеспечивает широкий температурный диапазон – от -40 до +80 градусов Цельсия.
Такое количество слоев обусловлено условиями эксплуатации.
Водонепроницаемый кабель –обзор марок
Если рассматривать подобную продукцию с точки зрения номенклатуры, то имеет смысл выделить следующие наиболее востребованные марки водонепроницаемых кабелей для нашего региона:
ВПП - аббревиатура расшифровывается как (В) водонепроницаемый с (П) полиэтиленовой изоляцией и с оболочной из «П) полиэтилена. Эта марка пользуется наибольшим спросом из недорогих вариантов, поскольку характеризуется оптимальным соотношением цены и качества, а также средними эксплуатационными параметрами. На рынке это наиболее востребованный вариант. Он активно используется в скважинах для забора воды.
ИНТЕРЕСНО
Читайте в нашей статье "Кабель для насоса - обзор марок, расчет сечения, удлинение кабеля"
ВПВ. В отличие от предыдущего изделия здесь используется поливинилхлоридная оболочка. Это уже в какой-то степени более продвинутый вариант, расширяющий область применения за счет большей подвижности и гибкости всей конструкции. Однако для ВПВ существует нижний температурный предел, равный -15С. Соответственно, использовать такие кабели на открытом воздухе крайне не рекомендуется.
СКл (АСКл) – силовые кабели, которые можно прокладывать по дну водоемов. Изделия имеют бронирование из свинцовых сплавов. Это обеспечивает надежную защиту внутренних слоев, а также исключает повреждение вследствие серьезных механических нагрузок, как статических, так и динамических, в том числе ударного типа.
ПвП, ПвП2г, ПвПг. Данная группа силовых кабелей подойдет для прокладки на несудоходных водоемах, поскольку бронирование как у выше описанных кабелей здесь нет. Оболочка выполняется из полиэтилена, иногда с усилением за счет ребер жесткости. Также возможна оболочка из ПВХ – удобный, дешевый и долговечный вариант.

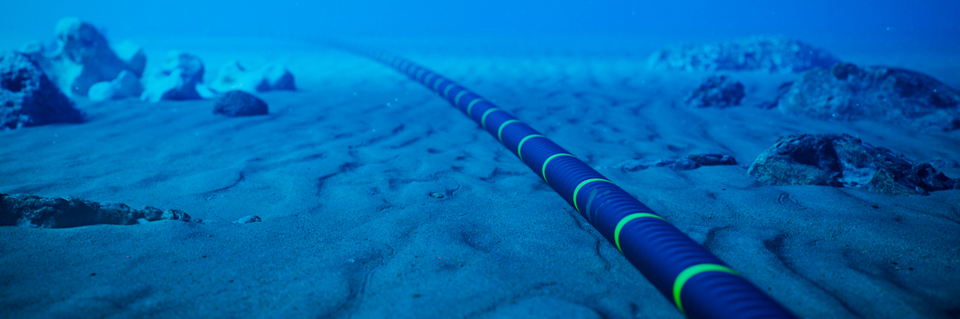

Особенности монтажа кабеля в водной среде
Здесь существуют определенные правила, которые необходимо учитывать:
- прокладка только по дну, никакие участки «на весу» не допускаются;
- если есть преграды или существенные неровности, они устраняются;
- при небольшой глубине желательно использовать траншею на дне, после монтажа она засыпается;
- на дне дополнительно трубу прокладывать не нужно, но в дальнейшем, на берегу – только в трубе;
- монтаж в водной среде запрещен, все операции выполняются до погружения.
Комплектующие для водонепроницаемого кабеля
Серьезной проблемой использования влагостойких кабелей изначально являлись места монтажа линий, как на входе, так и по длине. Однако со временем появились влагостойкие муфты термоусадочные и заливные.
Таким образом, водостойкие кабели – востребованная продукция. Однако к выбору по маркам и качеству ее нужно подходить предельно внимательно и ответственно. Если возникнут вопросы или сомнения, оптимальным решением будет консультация профессионала.
