Спиральный кабель

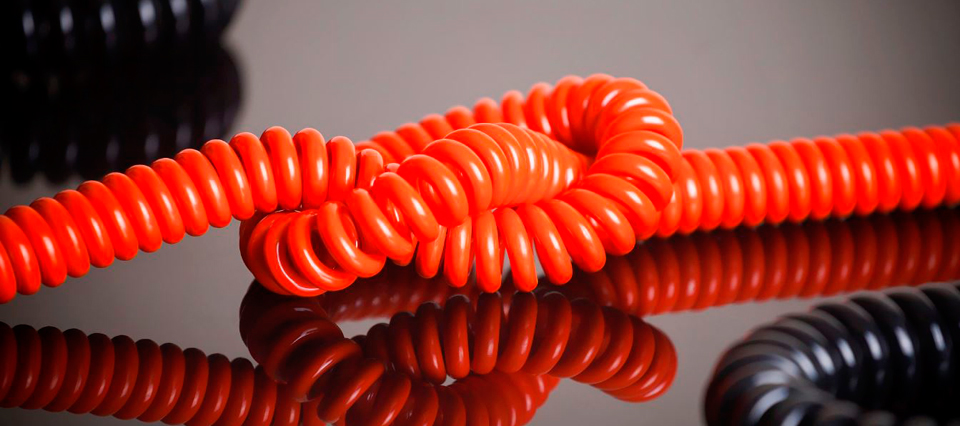

Спиральный (пружинный, витой) кабель - это разновидность кабельно-проводного изделия, которая отличается от аналогичного по техническим параметрам своей особой формой.
Спиральный кабель – преимущества и недостатки
Пружинные кабеля и провода нашли достаточно широкое применение в быту, а также при подключении различного рода электрооборудования, включая торговое, медицинское и промышленное, в комплексах освещения, сигнализации, пожарной охраны, связи, заземления, в автомобильной сфере и других. Они используются для соединения объектов, которые время от времени меняют свое местоположение относительно друг друга или для одного (или нескольких) из них важна подвижность. В быту это может быть обыкновенный шнур для зарядки или от телефонной трубки, витая пара или же провод для электроподключения прицепа к автомашине.
Рассмотрим преимущества и недостатки спиральных кабелей:
Преимущества спиральных кабелей | Недостатки спиральных кабелей |
---|---|
|
|
Конструкция спирального кабеля
Спиральные электрические, телефонные, оптические и прочие виды кабелей сконструированы таким образом, чтобы избежать повреждения проводников при воздействии растягивающих усилий, а также их контакта между собой.
При производстве пружинных кабелей чаще всего используются следующие материалы:
- для проводников - проволока из меди, обычной электротехнической или луженой;
- для изоляционного слоя - резина или полимерный ПВХ;
- для экрана (при наличии) - проволока из меди;
- внешняя оболочка - термопластичные эластомеры, к примеру, полиуретан, полиэтиленовые и ПВХ полимеры.
Заводы-производители применяют специальное оборудование, придающее изделиям необходимую спиральную форму и сохраняющее его гибкость. Покровы отдельных марок кабелей могут изготавливаться в негорючем (самозатухающем) исполнении, а также иметь влаго-, бензо- и маслостойкость.
Спиральный кабель – обзор марок
Приводим описание нескольких популярных марок пружинных кабелей и проводов.
Марка H05BQ-F - это электрический спиральный кабель, который эксплуатируется в промышленной и бытовой сфере, например, для подключения к электросетям 0,3/0,5 кВ электроинструментов, механизмов для погрузки и разгрузки, оборудования в медицине, на строительных площадках, станков и их составных частей в машиностроении, а также личной радиоэлектронной аппаратуры.
Кабель H05BQ-F состоит из 2-7 мультипроволочных жил, которые повиты из голых медных электропроводников сечением 0,75-2,5 мм2 (5 класс гибкости по евростандартам VDE 0295/IEC 60228). Электрожилы изолируются гибким синтетическим эластомером на базе этилен-пропиленовых каучуков (обозначается EPDM) и маркируются цветом. Наружная оболочка H05BQ-F выполнена из черного полиуретана (PUR). Рабочая температура марки -25/+70 С, испытательное электронапряжение 2 кВ, пропорция расширения 1:4, предельная длина спирали до 50 см, прямые концы по 2 см.
Марка H07BQ-F имеет такую же конструкцию и основные технические параметры, как и H05BQ-F, с небольшими отличиями. Электрический спиральный кабель H07BQ-F предназначен для работы в электросетях, рассчитанных на 0,45/0,75 кВ, и испытывается напряжением 2,5 кВ.
Марка UNITRONIC SPIRAL LiF2Y11Y применяется для транслирования импульсных сигналов в управляющих и регулирующих системах, комплексах передачи и обработки данных, измерительных приборах и прочем подобном оборудовании. Кабель может использоваться в подвижных механизмах и машинах, в том числе погрузочно-разгрузочных, а также в конвейерных и транспортных комплексах
В конструкцию марки UNITRONIC SPIRAL LiF2Y11Y входят 2-18 медных электропроводников из тонкой проволоки сечением 0,14-0,34 мм2, относящихся к 6 классу гибкости (VDE 0295/IEC 60228), в изоляторе из полиолефинового материала. Наружный покров выполнен из маслоустойчивого полиуретана и хорошо выдерживает порезы и истирающие нагрузки. Кабель не имеет экранирующей оболочки, обладает самозатухающими свойствами, не содержит галогены. UNITRONIC SPIRAL LiF2Y11Y функционирует при -5/+50 С, электронапряжении до 0,25 кВ (не силовом) и испытывается при 1,2 кВ. Марка имеет величину растяжения 1:4, предельную длину спирали до 20 см, длину концевиков 2 и 6 см, отличается значительным возвращающим усилием.
Марка ШТСЭ - это спиральный телефонный кабель, который применяется в аппаратуре связи. Мишурные нити, проводники ШТСЭ (4 шт), заключены в слой из полимерного ПВХ. Жилы марки скручены, и поверх них наложен общий экран-оплетка из аналогичных нитей. Армирование - специальные втулки, наружная оболочка - ПВХ. Также есть спиральные шнуры без экрана - ШСТ.
Шнур марки ШТСЭ имеет номинал длины 26,4 см, эксплуатируется при -10/+50 С, его показатель переходного затухания на междупарном ближнем концевике составляет минимум 52 дБ. Срок полезной службы - 12 лет.
Производители спиральных кабелей
Предлагаем ознакомиться с перечнем известных отечественных и зарубежных заводов, которые производят электрические, телефонные, оптические и другие разновидности спиральных кабелей.
Производители в России:
- Lapp Group (выпускает марку UNITRONIC SPIRAL LiF2Y11Y из нашего обзора);
- Helucabel (H05BQ-F, H07BQ-F);
Эти глобальные концерны родом из Германии и имеют производственные подразделения Russia.
- Уфимкабель (ШТСЭ);
- ООО "Кабемалекс".
Мировые производители:
- TKD Kabel (Германия);
- Quabbin Wire&Cable (США);
- Cavotec (Швейцария);
- Besen (КНР).
Как сделать пружинный кабель для бытовых нужд своими руками?
Можно ли изготовить спиральный кабель в домашних условиях? Как показывает опыт народных "кулибиных" - без проблем. Например, пружинный провод для зарядного устройства или обычный витой электрический кабель.
