Самонесущий кабель СИП
Самонесущий изолированный провод, сокращённо СИП, был разработан и впервые применён финскими электроснабжающими компаниями ещё в 60-годах прошлого века. В настоящее время в воздушных электрических сетях используется СИП разных видов.
Самонесущий кабель СИП –обзор марок
Изготовление и технические характеристики самонесущего кабеля типа СИП чётко стандартизированы ГОСТом Р 52373 – 2005. В зависимости от модификации кабель СИП делиться на четыре основные группы:

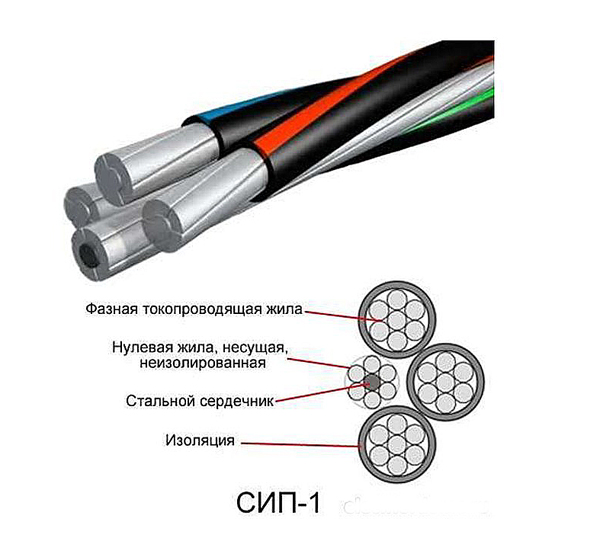

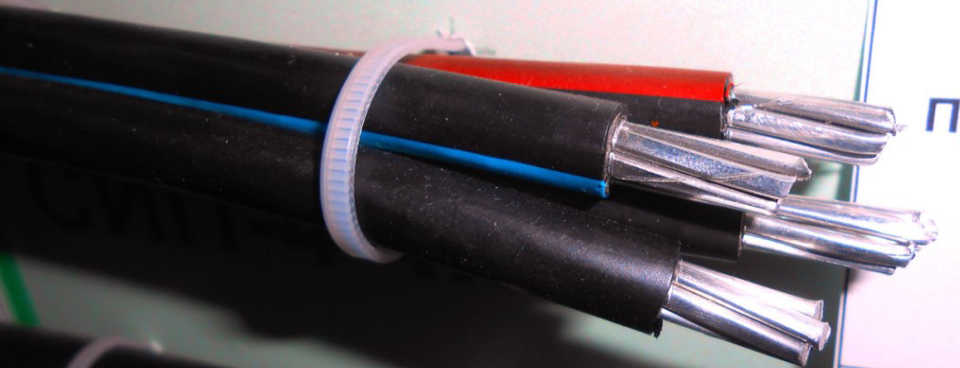

СИП-1 - Кабель для передачи напряжения величиной не более 1кВ в цепях силовых магистралей воздушных линий. Состоит из основных токопроводящих алюминиевых жил, покрытых изоляцией из светостабилизированного сшитого полиэтилена. Общий внешний слой изоляции отсутствует, а все жилы скручены в жгут. Сечением их варьируется от 16 до 120 мм2, а количество жил от 2 до 4 шт., одна из которых нулевая (выполняющая роль нулевого рабочего (N) или нулевого защитного (РЕ) проводника), а три фазных. Также в состав кабеля включена нулевая несущая жила без изоляции выполненная из алюминиевого сплава со стальным сердечником. Нулевая жила имеет меньшее сечение, по сравнению с основными жилами. Срок службы кабельной продукции такого типа составляет не менее 40 лет. Иногда некоторые производители выпускают продукцию СИП-1А, это значит, что нулевая жила покрыта слоем изоляции, но в обновлённой редакции ГОСТа с 2005 года, такая продукция приравнивается к СИП-2 с изолированной нулевой жилой;
СИП-2 - Конструктивно СИП-2 выполнен аналогично с кабелем типа СИП-1, только с одним важным отличием — нулевая несущая жила имеет изоляцию из сшитого термопластичного полиэтилена. Изолирование несущей жилы даёт дополнительную защиту от короткого замыкания между нулевым и фазным проводником. Все жилы сечением от 16-120 мм2 скручены в жгут с правым направлением. Может использоваться вблизи прибрежных территорий с соленой водой, в промышленных местах прокладки и районах засоленных песков. Самыми распространёнными и часто применяемыми в электроустановках являются провода с тремя основными жилами. Изолированная нулевая несущая жила не должна иметь отличительного обозначения, а основных жил аналогично СИП-1. Встречается у некоторых производителей в линейке марка СИП-2А, раньше это означало, что изоляция выполнена из сшитого термопластичного полиэтилена, но в настоящее время и кабель без индекса "А" выполняется из такого материала.
СИП-3 - Одножильный сталеалюминевый провод сечением от 16 - 240 мм2 с защитной изоляцией, выполненной из светостабилизированного сшитого полиэтилена. Применяется для силовых высоковольтных цепей с напряжением от 6 до 35 кВ, может применяться для прокладки в местах с повышенным процентом соли в воздухе, например, у прибрежья морей или солёных озёр.
СИП-4 - Состоит только из основных жил сечением 16 - 120 мм2 число которых всегда парное, без нулевой несущей. Сечение выбирается в зависимости от мощности потребителя, а количество жил может быть 2 или 4. Применяется в электрических цепях напряжением до 1 кВ. Все жилы скручены в плотный жгут и имеют цветовую или цифровую маркировку по всей длине. Изоляция жил выполнена из термопластичной сшитой изоляции.
СИП-5 - Продукция полностью идентична предыдущей, то есть СИП-4 — не имеет нулевого несущего провода, число жил парное, а изоляция выполнена из сшитого полиэтилена. Применяется для линий освещения и передачи напряжения на расстояние.
Если после основной маркировки указывается буква "г" — СИПг, то эта продукция имеет повышенную герметизацию и устойчива к продольному распространению влаги под изоляцией. Если в конце наименования типа самонесущего силового кабеля имеется индекс "н" — СИПн, то при возгорании, он не будет поддерживать горение. Встречается когда СИП производится под чёткие условия заказчика, тогда количество жил и их сечение может меняться в сторону увеличения и даже иметь в составе несколько пар для подключения к цепям управления или освещения, такие жилы называются вспомогательными.
Сравнительная таблица технических характеристик
Техническая характеристика |
СИП-1 |
СИП-2 |
СИП-3 |
СИП-4 |
---|---|---|---|---|
Номинальное переменное напряжение |
не более 1 кВ |
не более 1 кВ |
не более 35 кВ |
не более 1 кВ |
Количество жил |
2-4 |
2-4 |
1 |
2 или 4 |
Сечение |
16-120 мм2 |
16-120 мм2 |
35-240 мм2 |
16-120 мм2 |
Номинальная частота переменного тока
|
50 Гц |
50Гц |
50 Гц |
50 Гц |
Нулевая несущая жила |
Сплав алюминия с сердечником без изоляции |
Сплав алюминия с сердечников, жила в изоляции |
Отсутствует |
Отсутствует |
Основная жила |
Многопроволочная алюминиевая |
Многопроволочная алюминиевая |
Алюминиевая многопроволочная с сердечников |
Алюминиевая многопроволочная |
СИП-5 встречается редко и его характеристики аналогичны с СИП-4, хотя некоторые производители для расширения каталога продукции указывают эти марки провода, как отдельные, но стоит коснуться описания и технических характеристик становиться понятно, что по сути эти марки идентичны.
Медный провод СИП – почему не выпускают?
Кабель электрический самонесущий не выпускается с медными жилами, так как:
-
медь значительно тяжелее алюминия;
-
медные жилы склонны к вытягивания при прокладке между опорами ВЛ;
-
стоимость меди значительно выше, чем алюминия.

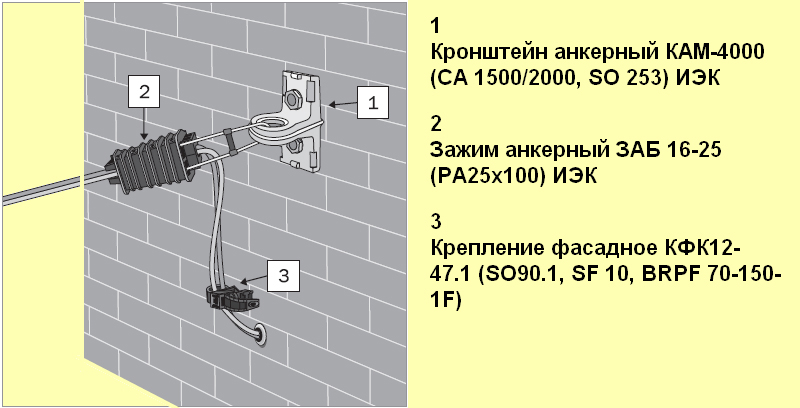

Эта кабельная продукция характеризуется способностью выдерживать значительные механические перегрузки, длительное воздействие прямых ультрафиолетовых (солнечных) лучей, а также невосприимчива к длительному воздействию влаги. Именно эти характеристики самонесущего изолированного провода сформировали его область применения и в настоящее время, он используется для передачи и распределения электроэнергии напряжением до 35 кВ. Очень часто применяется, как основная кабельная продукция для организации уличного освещения. Для монтажа этого провода по опорам и фасадам зданий применяются специальные бандажные крюки, траверсы, поддерживающие и анкерные зажимы, а также прокалывающие зажимы для реализации ответвлений.
Таблица зависимости веса от типа провода, сечения жил и количества их в скрутке.
Марка провода |
Количество основных токоведущих жил и нулевых несущих в одной скрутке |
Масса одного километра провода, кг |
---|---|---|
СИП-1 |
1х16+1х25 |
135 |
|
3х16+1х25 |
270 |
|
3х25+1х35 |
390 |
|
3х35+1х50 |
530 |
|
3х50+1х50 |
685 |
|
3х50+1х70 |
740 |
|
3х70+1х70 |
930 |
|
3х70+1х95 |
990 |
|
3х95+1х70 |
1190 |
|
3х95+1х95 |
1255 |
|
3х120+1х95 |
1480 |
|
3х150+1х95 |
1715 |
|
3х185+1х95 |
2330 |
|
3х240+1х95 |
2895 |
СИП-2 |
3х16+1х25 |
308 |
|
3х16+1х54,6 |
427 |
|
3х25+1х35 |
424 |
|
3х25+1х54,6 |
512 |
|
3х35+1х50 |
571 |
|
3х35+1х54,6 |
606 |
|
3х50+1х50 |
727 |
|
3х50+1х54,5 |
762 |
|
3х50+1х70 |
798 |
|
3х70+1х54,6 |
973 |
|
3х70+1х70 |
1010 |
|
3х70+1х95 |
1087 |
|
3х95+1х70 |
1240 |
|
3х95+1х95 |
1319 |
|
3х120+1х95 |
1553 |
|
3х150х1х95 |
1787 |
|
3х185+1х95 |
2403 |
|
3х240+1х95 |
2968 |
СИП-3 (20 кВ) |
1х35 |
165 |
|
1х50 |
215 |
|
1х70 |
282 |
|
1х95 |
364 |
|
1х120 |
445 |
|
1х150 |
540 |
|
1х185 |
722 |
|
1х240 |
950 |
СИП-3 (35 кВ) |
1х35 |
209 |
|
1х50 |
263 |
|
1х70 |
334 |
|
1х95 |
421 |
|
1х120 |
518 |
|
1х150 |
618 |
|
1х185 |
808 |
|
1х240 |
1045 |
СИП-4 |
2х16 |
139 |
|
4х16 |
278 |
|
2х25 |
196 |
|
4х25 |
392 |
|
4х35 |
544 |
|
4х50 |
730 |
|
4х70 |
1014 |
|
4х95 |
1358 |
|
4х120 |
1683 |
К сопротивлению току согласно ГОСТа имеется требование, которое регламентируется следующими величинами.В зависимости от производителя характеристики провода могут отличаться, но не существенно.
Сечение одной жилы кабеля СИП, мм2 |
Расчётное сопротивление одной жилы, Ом |
---|---|
25 |
1,380 |
35 |
0,986 |
50 |
0,720 |
54,6 |
0,630 |
70 |
0,493 |
95 |
0,363 |
120 |
0,288 |
150 |
0,236 |
185 |
0,188 |
240 |
0,145 |
ВАЖНО
Самонесущие изолированные провода (СИП) значительно повышают надежность электроснабжения потребителей за счёт минимизации рисков замыкания между смежными фазами, а также между фазой и нулевым проводником. Сшитый светостабилизированный полиэтилен обладает качествами эффективной и надёжной изоляцией с высоким пробивным напряжением. Даже при возникновении на линии короткого замыкания, такая изоляция выдерживает нагрев до 250 °С.
