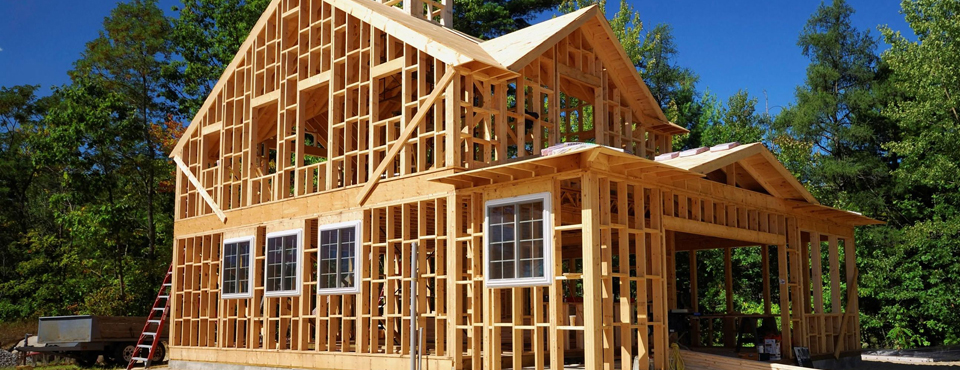

Проводка в каркасном доме

Выбор кабеля для каркасного дома

Для разводки проводки в каркасном доме понадобится одна из кабельных марок, которые подходят по критериям пожаробезопасности для жилых помещений и деревянных поверхностей. К таким изделиям относятся негорючие исполнения, маркированные индексом "нг", а также малодымные LS (low smoke). Иногда используют огнестойкие марки FR (fire resistant), безгалогенные HF (halogen free) и малотоксичные LTx (low toxic).

Приводим основные технические параметры и короткое описание популярных марок, применяемых при монтаже проводки в каркасном доме.

ВВГнг - марка производится без защитных покровов ("Г" в обозначении) в изоляционном слое и оболочке из полимерного ПВХ-пластиката ("ВВ"), который отличается сниженными характеристиками горючести и не поддерживает распространение пламени ("нг"). Электрожила ВВГнг изготовлена из меди в виде моно- или мультипроволочного проводника 1-2 классов гибкости. Марка рассчитана на эксплуатацию в электросетях 0,66/1/3/6 кВ при 50 Гц в температурном диапазоне -50/+50 С. Минимальный радиус изгибания - от 7,5/10 Дн (для мульти/моножильных изделий). Прокладывать ВВГнг можно при температуре от -15 С (без подогрева). Срок гарантированной/полезной службы - 5/30 лет.

ВВГнг-LS - марка имеет технические параметры, аналогичные ВВГнг. Индекс "LS" обозначает, что при воспламенении или тлении кабельное изделие выделяет сравнительно небольшие количества вредного дыма или газа.

NYM - марка считается импортным аналогом ВВГнг. Она производится и на российских кабельных предприятиях, сертифицированных и соблюдающих стандарты VDE/DIN. Электропроводник NYM изготовлен из мягкой медной проволоки, рассчитанной на 0,66 кВ, изолятор и наружная оболочка - из малогорючего полимерного ПВХ. Междужильные промежутки заполнены не поддерживающей горение резиновой смесью. Минимальный монтажный изгиб NYM - от 4 Дн. Марка эксплуатируется при температурах -50/+50 С, прокладывается - до -5 С. Срок службы - 30 лет.

СИП-4 - самонесущее кабельное изделие с алюминиевыми электрожилами в изоляторе из сшитого полиэтилена выбирают при создании воздушного ответвления от линии электропередач.

ВБШв- данная марка с медными проводниками в ПВХ изоляции бронируется лентами из стали защищается покровом шлангового типа из ПВХ-полимера. ВБШв используется при подводе электропитания к зданию подземным способом.

Выбор сечения кабеля для проводки в каркасном доме

Определение оптимального сечения кабельных марок, которые будут смонтированы, проводится на этапе планирования расположения всех элементов электропроводки в каркасном доме.

После того, как просчитана общая нагрузка на здание и на каждую комнату/помещение (группу), можно калькулировать плановый расход кабелей необходимого сечения. А затем прибавить +15-20% к расчету (запас мощности).

Приведем примеры оптимальных сечений для различных энергопотребителей (в мм2):

• осветительные приборы - 1,5;

• розетки - 2,5;

• электроплиты, нагреватели воды, котлы, другие электроемкие устройства - 4-6;

• распределительный щит - 6;

• электроввод в дом - 16.

Нормативы и правила при монтаже электропроводки в каркасном доме

К настольным "книгам" специалистов по строительству и обустройству зданий/домов/помещений относятся Правила устройства электроустановок (ПУЭ), строительные нормативы и правила (СНиПы), Своды правил (СП).

В этих документах описаны, в том числе, правила монтажа проводки в каркасном доме. Вот некоторые из них:

• ГОСТ 31565-2012 (о пожарной безопасности кабелей);

• глава 5 ГОСТ 50571.15-97 (о монтаже кабельных изделий);

• п.2.1.3 ПУЭ (о выборе типов проводки и монтаже);

• п.2.1.4.1 ПУЭ (об открытой проводке);

• п.7.1.34 ПУЭ, п.15.3 СП (о запрете применения алюминиевых электропроводников в зданиях);

• разд. 10 СНиП 31-02 (о требованиях к электроснабжению домов);

• СП 31-105-2002 (о проектировании и строительстве жилых домов с деревянным каркасом);

• СП 256.1325800.2016 (о требованиях к уст ройству электросистем, заземлению и прокладке электропроводки).

Профессиональные электромонтажники отмечают, что некоторые нормы ПУЭ морально устарели, не соответствуют практике и противоречат требованиям СП. Например, п.7.1.38 ПУЭ говорит, что вся скрытая проводка в каркасном доме должна быть смонтирована исключительно в металлических трубах. В то же время п.13.5.1 и 13.5.2 СП 31-105-2002 не запрещают применять гофротрубы и металлорукава или вообще отказаться от них при монтаже негорючих марок.

Выбор типа проводки в каркасном доме

Как и в любых других разновидностях построек проводка в каркасном доме может быть смонтирована скрытым/внутренним или открытым/наружным способом.

При скрытой прокладке на виду остаются только розетки, выключатели и выводные концевики электрожил, а сама проводка прячется в потолках и стенах.

Наружный способ - это протягивание кабелей по потолочным и стенным плоскостям с использованием различных приспособлений.

Скрытая проводка в каркасном доме

Скрытая проводка в каркасном доме обычно размещается внутри утепляющих конструкций. Монтаж электрокабелей проводится в трубах из 2,5 мм металла (ПУЭ). В местах поворотов электролиний они соединяются резьбой или свариваются. Трубы укладывают с небольшим наклоном для стока конденсата, предусматриваются резьбовые отверстия для слива влаги.

Следование нормам СП 31-105-2002 упрощает прокладку. Достаточно протянуть и уложить кабеля допустимых марко-размеров по намеченным электротрассам.

Открытая проводка в каркасном доме

Наружные способы монтажа кабелей в каркасном доме имеют несколько разновидностей:

• 100% открытая разводка подразумевает закрепление электропроводников без дополнительной защиты/изоляции специальными приспоблениями к стенным или потолочным поверхностям;

• гофротруба - популярный способ размещения кабелей в ПВХ или металлических рукавах, которые крепятся хомутами, клипсами и другими элементами;

• кабель-канал - специальный пластиковый короб, в который укладывается электропроводка. Кабельные каналы иногда совмещаются с плинтусами, позволяют включать в конфигурацию розетки, выключатели и прочие составляющие электросети.

Какой тип проводки в каркасном доме выбрать?

Какая же проводка является наиболее предпочтительной для каркасного дома? Решение всегда остается за заказчиком, ведь у каждого способа есть свои преимущества и недостатки. Рассмотрим их в таблице.

Критерий	Открытая проводка	Скрытая проводка
Монтаж	проводится на этапе чистовой/внутренней отделки	прокладывать кабеля необходимо на этапе возведения каркаса
Доступность и ремонт	легко контролировать состояние электролиний	электропроводка скрыта
Безопасность	высокая вероятность механического повреждения электролиний	сложнее своевременно обнаружить возникновение пожароопасной ситуации
Масштабируемость	легко создавать новые точки электроподключения	важно точно спланировать электротрассу и местоположение розеток/выключателей/выводных концов, ведь исправить проектную ошибку - довольно трудоемкая задача
Эстетика	все электрокабели на виду	есть возможность без помех использовать любые дизайнерские решения при отделке помещений
Цена	относительно низкая	высокая стоимость комплектующих и работ

Особенности монтажа кабеля в каркасном доме

Деревянные конструкции, которые применяют при возведении каркасных сооружений, проходят особую антипожарную обработку. Это не повод пренебрегать требованиями к пожаробезопасности, связанными с правильностью прокладывания проводки в каркасном доме.

Максимально подробный план-схема будущей электросети, его бумажное воплощение с дальнейшей разметкой на рабочих плоскостях, подготовка всех нужных инструментов и приспособлений (от отвертки, плоскогубцев, изоленты до саморезов, дрели и стремянки) - именно с этих стадий следует начинать работу по монтажу электропроводки в каркасном доме.

Независимо от того, кто прав в "споре" ПУЭ и СП 31-105-2002 (мы писали об этом выше), вопрос о необходимости использования гофрированных ПВХ или металлических трубчатых рукавов остается актуальным. Гофра, даже из металла, не является панацеей от возгорания при КЗ, а также не защитит в полной мере от сверла или закрученного в неправильном месте самореза.

Каркасный дом отличается обязательным наличием герметичного контура пароизоляции. Один из отличных вариантов размещения электропроводки - протянуть ее в расположенном перед этим контуром дополнительном слое, который называется "контрутепляющим". Способ дает возможность спрятать провода и другие элементы, не повредив пароизолятор.

При планировании монтажных работ по созданию электролиний в каркасном доме следует учесть, что его несущие плоскости, могут иметь невысокую прочность и толщину (гипсокартон, фанера, ДСП, ДВП).

Грамотный подход и его последовательная реализация обеспечат безопасность монтажа проводки в каркасном доме и ее долговечность.
