Провод для молниеотвода
Современные системы молниезащиты, в которую входят и провода для молниеотвода, позволяют предупредить неприятные последствия природного электрического разряда огромной разрушающей силы. Размещенные особым образом защитные устройства отводят энергию грозы по специально обустроенному безопасному каналу непосредственно в землю.
Потребность в молниезащите наиболее остро проявляется в городских условиях, где наблюдаются скопления высотных зданий и сооружений с большим количеством металлических конструкций. К опасным местам также относятся климатические зоны страны с преобладанием природных грозовых явлений.
Виды и схемы молниезащиты
Под молниезащитой зданий и высотных сооружений понимается специальная конструкция, позволяющая защитить их от электрического разряда во время грозы. Различают два вида эффективной защиты от молний: пассивная и активная.
Первая из этих систем способна перехватывать молнию в момент ее разряда и отводить опасную энергию непосредственно в грунт с заранее обустроенным в нем заземляющим устройством. Для выполнения этой функции в ее составе предусмотрены следующие обязательные элементы:
- Молниеприемник в виде стального штыря или проводящей ток конструкции.
- Молниеотвод (токоотвод или спуск).
- Заземляющий контур в виде распределенной стальной конструкции, погруженной в землю на требуемую глубину (согласно ПУЭ – на 1,5-2,5 или даже 3,0 метра).
Активная система защиты от молний в дополнение к перечисленным выше элементам содержит специальные устройства, предназначенные для генерирования восходящего потока ионов. Последние создают электростатическое поле, активно "притягивающее" к себе формирующийся в атмосфере грозовой разряд. "Классический" токоотвод изготавливается в виде стального или медного оголенного провода с сечением, выдерживающим значительные по величине токи.
ОБРАТИТЕ ВНИМАНИЕ
Этот показатель регламентируется требованиями электрических стандартов (ПУЭ, в частности)По особенностям конструкции различают несколько схем молниеприемников, которые могут быть стержневыми, тросовыми или выполненными в виде распределенной по поверхности объекта проволочной сетки.
В первом случае в соответствие с ГОСТ Р МЭК 62561.2 от 2014 года при обустройстве молниеотвода используется стальной штырь особой конструкции длиной не менее 1,0-1,5 метра. Этот тип приемника чаще всего применяется на трансформаторных подстанциях, вышках сотовой связи, в частных хозяйствах и на других подобных им объектах (фото слева, позиции "а" и "б").
Указанная схема работает по принципу перекрытия защищаемого пространства мнимым конусом, образуемым вершиной штыря и опущенной под углом в 45 градусов круговой линией.
Второй вариант – протяженный стальной трос, натягиваемый над коньком крыши и закрепляемый на двух металлических опорах (позиция "в" на рисунке выше).
ДОПОЛНИТЕЛЬНО
Иногда приемник молний выполняется в виде стальной проволоки, натянутой на кровле на изолированных подставках.Тросовая конструкция оптимально подходит для строений, крыша которых покрыта древесным материалом или шифером.
Третья схема предполагает использование специальной сетки, распределенной по всей площади кровли защищаемого объекта. Ее отдельные элементы закрепляются на специальных изоляторах-держателях провода молниеотвода, что хорошо видно из рисунка "г". Этот вариант чаще всего применяется на крышах, закрытых обычной черепицей или подобным ей материалом, не проводящим электрический ток.
Материалы для громоотвода
Для обустройства системы молниезащиты в первую очередь потребуется выбрать подходящие для этого материалы. Традиционно для этих целей используются медь или сталь, отличающиеся хорошей электропроводностью и высокими прочностными показателями. При этом, если исходить из соображений экономии – для изготовления молниеотвода оптимально подойдет сталь, как наиболее дешевый вариант.
ВАЖНО
При обустройстве системы молниезащиты все ее элементы, включая приемник, отводы (спуски) и заземляющий контур должны изготавливаться из одного и того же материала.Также обращается внимание на то, что алюминий в этом случае полностью исключается из рассмотрения.
Провода для молниеотвода – обзор марок
Промышленностью России не производятся проводные изделия, предназначенные специально для обустройства спусков действующих громоотводов. Функцию последних могут выполнять стальные тянутые провода подходящего сечения или же толстые медные шины с круглым/плоским профилем.
ОБРАТИТЕ ВНИМАНИЕ
В некоторых ситуациях в качестве спусков (молниеотводов) используются отдельные элементы арматуры имеющихся на объекте стальных конструкций. Эти варианты специально оговариваются в положениях ПУЭ, в частности.В общем случае для эффективного отвода "токового удара" подходят провода, выбор и прокладка которых осуществляются с соблюдением требований действующих нормативов. С некоторыми из положений регламентирующих документов можно ознакомиться в приведенном ниже перечне:
- от места удара молнии, то есть от молниеприемника в сторону заземлителя ток должен растекаться по нескольким параллельным ветвям (так называемым "спускам");
- длина трассы прокладки проводного спуска от приемника до заземления выбирается с учетом кратчайшего расстояния (токоотвод делается абсолютно прямым и спускающимся строго вертикально вниз);
- между проложенными спусками-ветками токоотводов и дверными/оконными проемами защищаемого строения должны соблюдаться безопасные расстояния (смотрите требования ПУЭ);
- сечение провода действующего молниеотвода (медного или стального – не имеет значения) должно быть достаточным для того, чтобы выдерживать токи величиной до нескольких сотен Ампер.
Для выполнения требований электрических нормативов выбираются изделия определенных марок, в которых не предусмотрена внешняя изоляционная оболочка. Делается это, потому что конструкция из молниеприемников и отводящих разряд кабелей образует комплексную систему защиты от импульсного воздействия мощных электромагнитных и электростатических полей. А для эффективного действия системы уравнивания потенциалов входящие в ее состав провода должны быть оголенными.
Оптимальный вариант кабеля, применяемого при обустройстве молниеотвода – изделие под маркой МГ, представляющее собой правильную скрутку из медных проводников заданной толщины.
Исходный материал, применяемый при изготовлении МГ-120 – мягкая медная проволока типа "ММ".

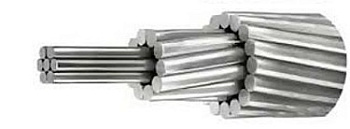

Нередко при устройстве молниеотвода применяется стальной провод марки АС с алюминиевыми вставками-жилами.

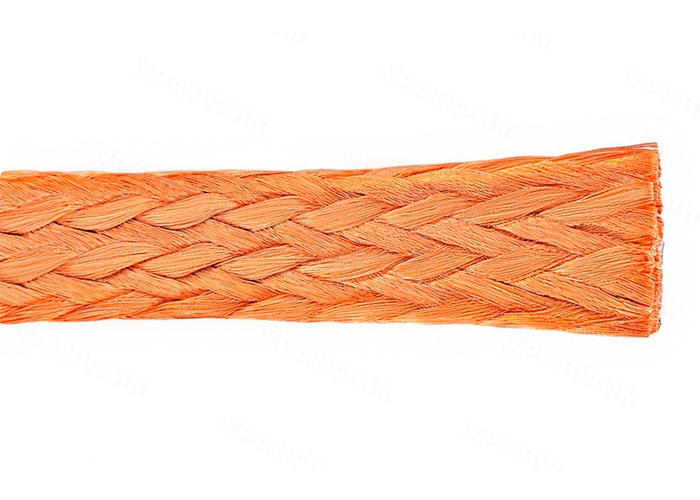

Как вариант может рассматриваться проводное изделие АМГ, представляющее собой медную неизолированную шину, сплетенную из множества тонких проволочек. Этот тип отводящего провода обычно используется для заземления бортового оборудования автомобильной и тракторной техники. Перед его применением потребуется проконсультироваться у специалистов (в части выбора сечения спуска). В качестве кабеля для молниеотвода также допускается применять гибкие провода марки ПВ6-3, используемые для оформления заземлений. Только с них предварительно придется удалить оболочку из пластификатора.
Сечения проводов для молниеотвода
Для изготовления молниеотводов традиционно используются оцинкованная и нержавеющая сталь, а также чистая промышленная медь. К ним предъявляются особые требования, перечисленные ниже:
- Коррозийная стойкость.
- Механическая прочность.
- Совместимость используемых материалов.
Сечение проводов, из которого изготавливаются молниеотводы стальные или медные высчитывается, исходя из протекающего по ним разрядного тока. При расчете предполагается, что последний достигает значений порядка сотен Ампер. На основе этого и данных, взятых из ПУЭ, подготовлены таблицы, в которых приводится информация по профилю проводов молниеотвода и по минимальной площади сечения/ диаметра. С образцом сводных данных каждый желающий сможет ознакомиться ниже.
Материал |
Молниеприемник |
Токоотвод |
Заземлитель |
|||
---|---|---|---|---|---|---|
Площадь сечения, мм |
Диаметр, мм |
Площадь сечения, мм |
Диаметр, мм |
Площадь сечения, мм |
Диаметр, мм |
|
Медь |
35 |
7 |
16 |
5 |
50 |
8 |
Сталь |
50 |
8 |
50 |
8 |
100 |
11,5 |
Алюминий |
70 |
9,5 |
25 |
6 |
Не применяется |
