Провод для датчика движения

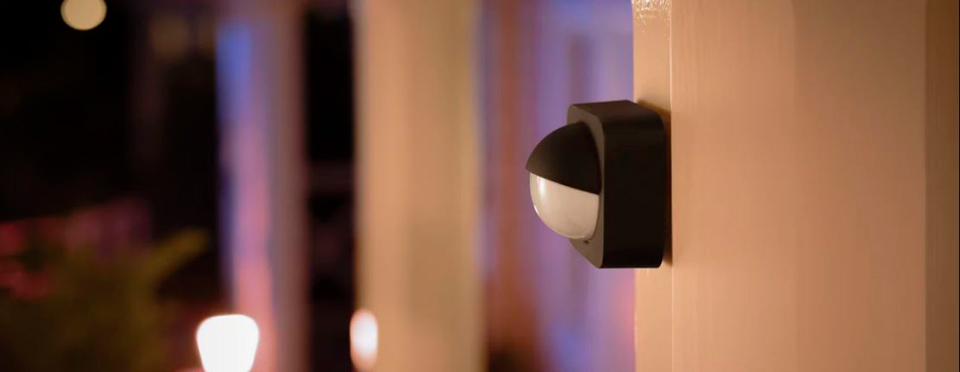

В основе большинства датчиков лежит анализ волновых процессов излучений различного типа:
-
инфракрасного (ИК датчики);
-
ультразвукового (УЗ датчики);
-
микроволнового (СВЧ детекторы);
-
комбинированного, совмещающего излучение нескольких спектров.
Активные детекторы являются источниками излучения и анализируют отражённый от окружающих предметов сигнал. Пассивные устройства работают только в режиме приёма.
Основные сферы применения датчиков движения — системы охраны и контроля удалённого доступа, автоматика управления освещением, открытием и закрытием ворот и дверей, «умный дом» и т.п.
Датчики движения, имеющие повышенную чувствительность и реагирующие даже на незначительные перемещения объектов, иногда называют датчиками присутствия.
Провод для датчика — обзор марок
Проводные цепи датчиков обеспечивают их питание и передачу сигнала в блоки управления или центральные блоки сигнализации. Как правило, для этих целей используются специализированные марки проводов и кабелей.

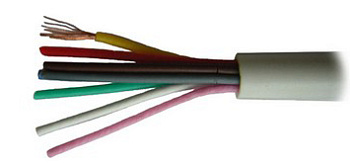

КСПВ, КСПЭВ. Специализированный кабель для систем сигнализации. Токопроводящая жила медная однопроволочная (в вариантах исполнения КСПВГ, КСПЭВГ — гибкая многопроволочная). Изоляция жил полиэтиленовая, наружная оболочка из поливинилхлоридного пластиката. Кабели, содержащие в маркировке букву «Э» оснащены экраном из алюмополимерной ленты.
Количество жил в кабеле варьируется от 2-х до 20-ти. Сечение жилы может составлять 0,12; 0,2; 0,35 или 0,5 мм2. В отличие от силовых проводов и кабелей, в маркировке КСПВ указывается не сечение жилы в квадратных миллиметрах, а её диаметр. Например, 2х0,4 обозначает двухжильный провод с диаметром жилы 0,4 мм. Сечение такой жилы составляет 0,12 мм2. Такое обозначение относится к так называемым кабелям общей скрутки.
В кабелях парной скрутки содержится одна или несколько витых пар, в которых две жилы скручены между собой. Маркировка таких кабелей выглядит следующим образом: 2х2х0,4. Это обозначает наличие в кабеле двух скрученных между собой пар с жилами диаметром 0,4 мм.
Эксплуатация КСПВ и его модификаций допускается при температуре от -50 до +70°С. Влагостойкость обеспечивается при уровне влажности 98% и температуре +35°С. При монтаже допускается радиус изгиба, равный 10-ти кратному наружному диаметру. Гибкие кабели с многопроволочными жилами (КСПВГ и КСПЭВГ) выдерживают не менее 1000 циклов изгибания на угол ±90°С при том же минимальном радиусе изгиба.
КСПВ используется при одиночном монтаже. При наружной прокладке необходима дополнительная защита от ультрафиолетовых лучей. Кабели рассчитаны на напряжение переменного тока частотой до 10кГц 250 вольт при сечении до 0,35 мм2 и 300 вольт при жилах большего сечения.
КПСВВ. Кабель для систем охранной, пожарной сигнализации, систем видеонаблюдения и контроля удалённого доступа. Однопроволочные медные жилы имеют сечение от 0,5 до 2,5 мм2. Буква «С» в маркировке означает «симметричный», то есть имеет только парную скрутку. В типовом варианте имеют одно или двухпарное исполнение. По специальному заказу число пар может достигать 40.
Материал изоляции жил и наружной оболочки — ПВХ. Допускается как внутренняя, так и наружная прокладка. В последнем случае требуется защита от ультрафиолета. Кабель рассчитана на эксплуатацию при напряжении до 300 вольт. Допустимый диапазон температуры окружающего воздуха — от -40°С до +70°С.
КВК – 2П. Комбинированный кабель, состоящий из коаксиального кабеля с волновым сопротивлением 75 Ом (РК – 75) и проводников для подключения питания, покрытых общей оболочкой из светостабилизированного полиэтилена. Центральный проводник радиочастотного кабеля может быть моно или многопроволочным, а экран представляет собой слой медной фольги или оплётку из медной проволоки.
Провод для датчика — выбор сечения
Для подключения датчиков движения обычно используются провода или кабели с числом жил, соответствующим типу датчика. Сечение проводников может составлять от 0,5 до 1,5 мм2. При монтаже датчика необходимо учитывать данные, приведённые в инструкции по его эксплуатации. При отсутствии в ней прямых указаний о том, провода какого сечения должны быть использованы, сечение можно рассчитать по приведённым токовым нагрузкам.
Схемы подключения датчика движения
Основное применение датчиков движения в быту относится к схемам управления освещением и системам охранной сигнализации.
Управление освещением. Потребность в таких схемах возникает в основном в местах общего пользования, где постоянная работа освещения не требуется. Примером могут служить придомовая территория частного дома, лестничные площадки многоквартирных домов, помещения ванных и туалетных комнат в квартирах. Датчик движения, который в данных ситуациях уместней назвать датчиком присутствия, реагирует на появление в контролируемой зоне движущегося объекта и замыкает выходные контакты, включающие освещение. Такие устройства позволяют экономить электроэнергию и избавляют человека от необходимости вручную включать и отключать освещение, нащупывая выключатель в темноте.
В последнее время широкое распространение получили светильники, в корпус которых уже встроен датчик движения. Подключение таких устройств не вызывает затруднения, к ним достаточно подвести провода питания. Напряжение должно подаваться через выключатель, чтобы была возможность при необходимости отключить устройство (например, в светлое время суток).
В случае необходимости автоматизировать управление имеющимися осветительными приборами, датчик движения можно приобрести отдельно. Сам датчик обычно достаточно миниатюрен, он может быть установлен в обычном подрозетнике или непосредственно на стене. Наиболее распространены трёхпроводные датчики, схема подключения которого приведена ниже.
Нормально разомкнутый контакт, находящийся в датчике, замыкается при появлении движущегося объекта, подавая фазное напряжение на лампу освещения. Для удобства пользования, питание от электросети лучше подавать через дополнительный выключатель, чтобы при необходимости схему можно было вывести из работы.
Системы сигнализации. При работе в составе охранной системы применяются 4-х проводные датчики, имеющие 2 ввода питания и 2 сигнальных выхода, соединяемых с центральным блоком.
На приведённой схеме показано подключение к клемме центрального блока сигнализации инфракрасного датчика движения, герконового датчика открывания двери и светосигнального оповещателя. При появлении сигнала на клеммах alarm, система выполняет одно или несколько заданных действий:
-
вызов полиции;
-
включение сирены и/или светового оповещателя;
-
звонок на указанный номер телефона;
-
отправка sms – сообщения.
