Подводный кабель

Силовой подводный кабель – обзор марок

Функциональное предназначение силовых подводных кабелей:

• обеспечивать подвод электропитания к оборудованию и устройствам, например, морским добывающим платформам, работающим под водой насосным, геофизическим и других механизмам;

• передавать электроэнергию от генерирующих мощностей, которые находятся в прибрежных регионах;

• организовывать доставку электричества в местность, не имеющую собственной генерации, к примеру, к островам.

Водопогружной кабель КВВ используется в силовых электросетях для подключения длительно погруженных в воду двигателей, осуществляющих длительную прокачку из артезианских скважин (до 70 кгс/см2 или 7,09 МПа). Электропроводники марки сечением 0,75-10 мм2 выполнены из скрученных медных проволок, изоляционный слой и наружный покров изготовлены из полимерного ПВХ. Подводный кабель КВВ рассчитан на 450/750 В переменного электротока (до 400 Гц), температурный диапазон -40/+70 С (монтаж - от минус 15 С) и бесперебойную эксплуатацию в течение 6 лет. Основные производители марки КВВ: Донкабель, Подольсккабель.

Импортный аналог КВВ - H07RN8-F

---

Кабель АПвПТи используется для стационарной прокладки, в том числе под водой, электрических магистральных линий, имеющих заземление и изоляцию нейтрали, с номиналом электронапряжения 6-35 кВ (50 Гц). При монтаже в водоемах, где вероятны механические воздействия, понадобится дополнительная защита. Проводники электротока АПвПТи имеют мультипроволочное уплотненное исполнение из алюминия, с нанесенным на них экранирующим и проводящим электричество веществом. Аналогичным компонентом покрыт и изоляционный слой - сшитый полиэтилен. Над экраном из медных проволок расположена внутренняя уплотненная полиэтиленовая оболочка. В конструкции есть проволочный трос (стальная оцинковка) в изоляторе из светостабилизированного полиэтилена. Подводный высоковольтный кабель АПвПТи работает при -60/+50 С (+130 С при перегрузке), прокладывается при температуре от -20 С, служит 30 лет (5 лет гарантии). Марку производит завод Камкабель.

Подводный кабель связи – обзор марок

Участки линий телеграфно-телефонной связи, проходящие под водой, создаются при помощи коаксиальных кабельных изделий. Подводный телефонный и телеграфный кабель имеет внутренний усилитель, который запитывается через внутрикабельный электропроводник (прямоугольная медная проволока и лента в прорезиненной ленте из ткани).

Подводный магистральный кабель КПК используется для организации многоканальных линий связи, передачи телеграфных сообщений, радиосигналов и прочих данных. Марка защищена броней из оцинкованных стальных проволок, которые изолируются полиэтиленом. Экранирование осуществляется парой стальных лент. Наружная, шлангового типа, оболочка изделия выполнена из аналогичного материала. Внутренняя и внешняя подушка - из спецпряжи, битума, мела. Цифровые обозначения, например, 5/18, расшифровываются таким образом:

• 5 - диаметр проводника в миллиметрах;

• 18 - диаметр по изоляционному слою (мм).

Частотный диапазон КПК - до 600 кГц, удаленное питание - 3,5 кВ постоянного электротока. Срок службы - 20 лет, разработчик-изготовитель - Севкабель.

---

Экранированная медными лентами марка подводного кабеля СЭПК имеет симметрично расположенные меднопроволочные электропроводники (7 шт. на жилу). Скрученные жилы обмотаны кабель-пряжей и прорезиненной тканью. Изделие бронировано проволоками из оцинкованной стали. Наружный покров - полиэтилен с подушкой из пропитанной спецпряжи, битума и мела. Марка СЭПК выпускалась заводом Ташкенткабель.

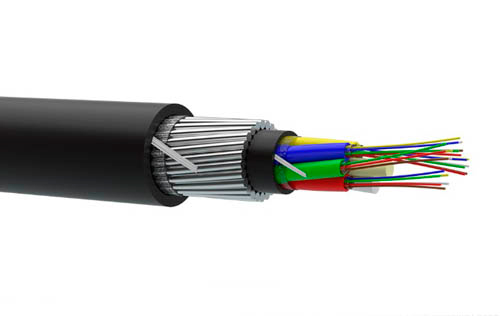

Подводный оптический кабель - обзор марок

Подводные оптические кабели конструируются под конкретные условия их монтажа. Например, марки "оптики", которые прокладываются в мелких или прибрежных водах, оснащаются защитными элементами от механических воздействий. Для глубоководных оптических кабелей более актуальна защита от высокого давления воды.

Оптические кабельные изделия для прокладки под водой выпускаются:

• без брони;

• с однослойной броней;

• с однослойной усиленной броней;

• с усиленным двухслойным бронепокровом разносторонней скрутки.


Марка ОК-ГЛ относится к небронированным подводным оптическим кабелям. Изделие неподвижно прокладывается в местах, где исключены механические воздействия, в том числе биологического характера. Глубоководный кабель ОК-ГЛ монтируется на дне, на глубинах до 4км. Конструкция марки включает оптический модуль-канал в оболочке, специальный груз-элемент, гидрофоб-заполнитель, изолированные электропроводники и наружную полимерную оболочку. ОК-ГЛ производится заводом Псковгеокабель.

---

Оптический кабель ОКЛК может прокладываться через реки, имеющие судоходное движение, и другие водоемы. ОКЛК защищается проволочной броней (2 повива стальной оцинковки с гидрофоб-заполнителем) и внешней оболочкой из полиэтилена со средним или высоким показателем плотности. Рабочий диапазон температур -60/+50 С, срок службы марки - 30 лет, производители - Самарская оптическая кабельная компания и завод Одескабель.

---

Марка оптического подводного кабеля "для интернета" ТсПС2 применяется на глубоководных участках (до 5 км), морских прибрежных шельфах и на судоходных пресных водоемах. Центральный модуль ТсПС2 выполнен из стали, в нем уложены до 96 опто-волокон, Марка защищена двойным бронепокровом из стальных проволок, внутренней и внешней полиэтиленовыми оболочками. Все свободные полости внутри кабеля заполнены гидрофобным материалом. В конструкции имеются 2 продольные ленты, для блокировки влаги и дополнительная защитная из алюмополимера. ТсПС2 функционирует при -60/+70 С, монтируется при -30/+50 С. Срок службы изделия - 25 лет, завод-изготовитель - Инкаб.

Особенности прокладки подводных кабелей

Марко-размеры кабелей для подводной прокладки подбираются и монтируются после профессиональной оценки ряда факторов, в том числе:

• глубины;

• диапазонов температур и химсостава воды;

• скорости течения;

• особенностей донного рельефа;

• наличия угроз механических повреждений.

Вход-выход кабеля из воды организовывается путем прокладки изделия в трубах, которые располагаются на глубине от 1 м от минимальной водной отметки. Места ввода-вывода и все потенциальные места проникновения влаги тщательно герметизируются.

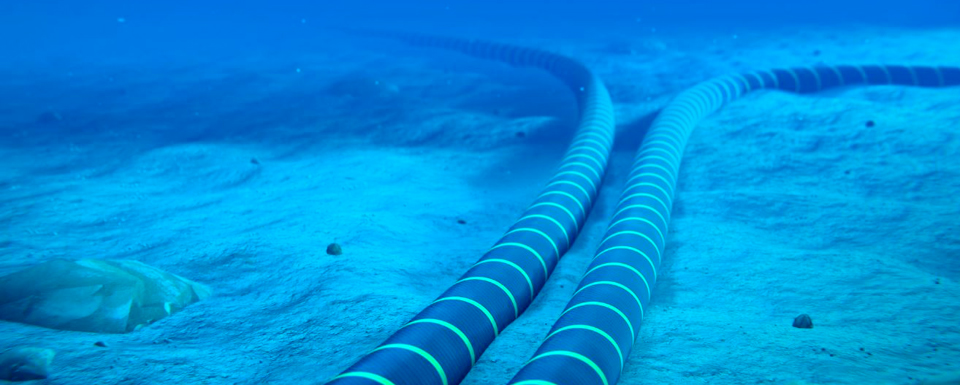

Укладка подводных кабелей проводится таким образом, чтобы кабель-трасса не находилась в подвешенном состоянии, а надежно прилегала к поверхности дна. Возможен монтаж в донных траншеях глубиной 1-2 м. Для рытья траншей под водой используют ножевые, роторные или гидравлические механизмы. При необходимости к работам привлекаются профессиональные водолазы.

Соединение подводных кабелей осуществляется при помощи специальных муфт, конструкция которых отличается, в зависимости от предназначения и марки кабельного изделия. Подводные муфты кабеля могут иметь различные виды конструкции, например, самосклеивающуюся ленточную или форму "стакана". Эти приспособления изготавливают из нержавеющих металлов и прочных полимерных материалов. Возможна дополнительная бронезащита.
