Подключение генератора к дому
27 февраля 2024 11:24
// Обзоры кабельных марок

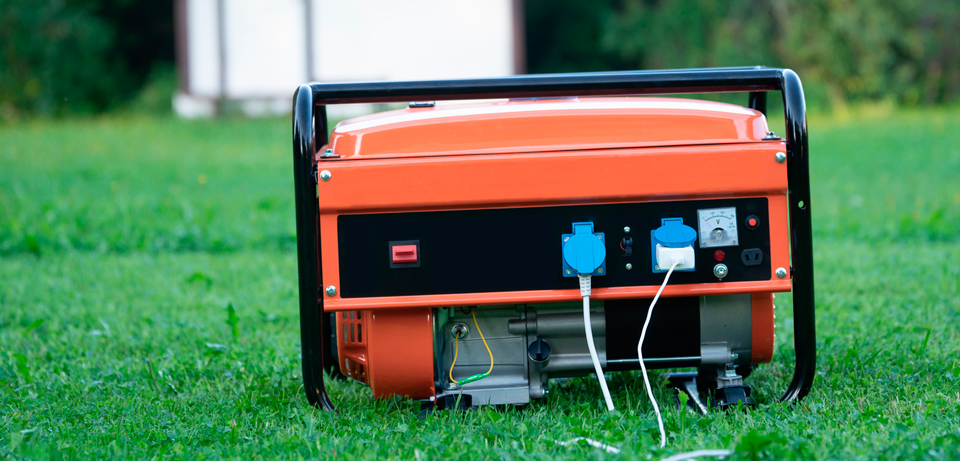

Как правило, качество и надежность электроснабжения бытовых электросетей в сельской местности оставляют желать лучшего. И каждый владелец частного дома предпочитает подстраховаться и держит в хозяйстве электрогенератор. Как же в одной цепи совместить два источника питания – промышленный и резервный – и при этом не испортить оборудование, электропроводку и, самое главное, не подвергнуть риску человеческое здоровье и саму жизнь?
Способы подключения генератора к дому: преимущества и недостатки
Существует несколько рассмотренных ниже вариантов соединения резервного источника питания с электропроводкой частного дома.
Использование удлинителя
В этом случае требуется лишь удлинитель определенной длины и сечения провода, отличающийся от обычного тем, что на обоих его концах находятся вилки, одна из которых подключается к выходу генератора, вторая – к одной из розеток проводки дома, установленной, как правило, на его наружной стене.
Порядок действий при исчезновении напряжения сети следующий. Необходимо отключить распределительный автомат (установлен после электросчетчика), через удлинитель соединить генератор с нужной розеткой дома, завести его и, после прогрева, подать напряжение в нагрузку.
Обратный порядок: при появлении напряжения промышленной сети, о чем будет свидетельствовать «оживший» электросчетчик (если счетчик не цифровой, то придется ставить какой-либо индикатор), отключить электрогенератор от нагрузки, разъединить удлинитель и розетку, выключить генератор, включить автомат.
Такой способ может быть рекомендован лишь как крайний вариант, поскольку имеет массу минусов:
-
большое время переключения с одного источника электроэнергии на другой;
-
повышенные нагрузки на входную розетку и кабель, соединяющий ее с остальной проводкой, через которые идет весь потребляемый ток;
-
чересчур велико влияние человеческого фактора.
Вариант пригоден только в случае, когда все операции по переключению производит опытный человек, от которого нельзя ожидать, что он может перепутать порядок их выполнения.
Трехпозиционный рубильник
Использование такого переключаемого вручную рубильника, который можно установить сразу после распределительного автомата, хотя и не освобождает от необходимости участия человека, минимизирует влияние возможных ошибок. Рубильник имеет три положения: соединение нагрузки с основным источником, с резервным и нейтральное положение. При этом исключается вероятность соединения генератора и промышленной сети.
АВР
Автоматический ввод резерва, или АВР, – оборудование, предназначенное для переключения нагрузки на резервный источник электропитания при пропадании напряжения на основном и обратно при его появлении. В этом случае АВР называется односторонним. При включении в схему АВР участие человека ограничивается лишь заводкой генератора и его выключением.
Заземление генератора
В связи с тем, что на корпусе генератора может возникнуть напряжение, его желательно заземлить. Простейшее заземление – это металлический стержень диаметром не менее 15 мм и от 1,5 м длиной, погруженный в землю до влажных слоев. К нему можно приварить болт, на котором следует закрепить мягкий медный провод, присоединенный другим концом к корпусу генератора, расположенного неподалеку. Сопротивление контура заземления должно быть не более 4 Ом. В связи с важностью этой конструкции для жизни и здоровья человека все работы должен выполнять профессионал.
Кабель для подключения генератора
Кабель, используемый для соединения резервного источника с домашней сетью, должен соответствовать определенным требованиям.
Количество жил – 2 для однофазного напряжения (3 –при наличии заземления), 4 (5) – для трехфазного.
Сечение каждой жилы зависит от энергопотребления дома. Необходимо учитывать, что на каждые 10 А тока требуется примерно 1мм2 сечения медного провода. То есть при потребляемой мощности 3 кВт, что означает силу тока немногим меньше 15 А (3000Вт/220В), нужно иметь кабель с жилами сечением не менее 1,5 мм2.
Также не следует забывать, что на проводе падает часть напряжения. Ее величина пропорциональна потребляемой мощности и длине и обратно пропорциональна сечению. Например, при соблюдении вышеуказанных условий (3 кВт и 1,5 мм2) и длине провода 30 м потери напряжения составят около 10 В.
Наиболее распространенные марки кабелей, применяемых для этих целей, – ВВГ, NYM, ПВС.
ВВГ – кабель, чаще всего используемый для передачи напряжения 220 В. Он состоит из медных однопроволочных жил в количестве от 1 до 6, помещенных в двойную ПВХ изоляцию. Чаще всего используется вариант ВВГнг (нг – не распространяющий горения). Кстати, кабель может выпускаться не только круглой, но и плоской формы – под названием ВВГнг-П. Недостатком ВВГ является его высокая жесткость.
NYM – более дорогой аналог ВВГ немецкой разработки. Его производство уже давно освоено в России. Отличается от первого наличием общего слоя изоляции из резины вместо ПВХ. По своим характеристикам он схож с ВВГ, но более гибок. При этом и цена его выше.
ПВС – по сравнению с ВВГ и NYM значительно мягче, что является существенным при прокладке трассы. Это связано с тем, что у него каждая жила содержит не одну, а несколько неизолированных проволок. Однако он заметно дороже и имеет меньший срок службы.
Трехфазная схема
Такой вариант используется при наличии подводки к дому трехфазного напряжения 220/380 В. Причем, наиболее надежным считается применение также и трехфазной электростанции. В этом случае все описанные выше варианты схемы подключения генератора к дому качественно не меняются, лишь увеличивается количество проводов.
Необходимо также иметь в виду, что и в случае с трехфазной электросетью сохраняется возможность использования однофазного резервного источника напряжения.
|
