Плоский кабель
Ассортимент кабельной продукции под разные задачи, из разных материалов и различными техническими характеристиками широко представлен на рынке. Некоторые провода и кабели выпускаются в круглом и плоском варианте. Важно понимать, когда выгодней вместо круглого, применить плоский кабель, используя его преимущества.
Преимущества плоских проводов
Назначение кабелей и проводов распределение и передача электроэнергии. При постоянном уменьшении габаритов приборов в промышленности и в быту приводит к уменьшению пространства для подвода силовых и управляющих электрических сигналов к различным частям устройств.
Плоскожильные провода и кабели имеют изолированные жилы, расположенные в одной плоскости параллельно друг другу. Такая конструкция размещения токопроводящих проводников дает следующие преимущества:
- повышенная гибкость по оси, перпендикулярной плоскости проводников позволяет более рационально монтировать внутреннее пространство корпусов в узких местах и удобна для подачи электроэнергии для движущихся механизмов;
- плоская структура повышает теплоотдачу, проводники меньше греют друг друга, что делает их устойчивыми к нагреву и повышает КПД греющих кабелей теплого пола;
- все проводники имеют длину и одинаковое полное сопротивление (резистивное + реактивное, импеданс), что исключает влияние помех друг на друга на высоких частотах и импульсах;
- соединение с платами возможно без распайки разъёмов - прокалыванием;
- удобные катушки кабеля делают комфортным хранение и транспортировку.
Эти особенности плоских проводов отличают их от круглых той же марки и схожих характеристик.
Материалом проводников для плоских кабелей служит медь, алюминий, посеребренная медь и, для особых случаев, серебро. Жилы греющих кабелей используют нихром или константан. Количество жил может быть любым, а сами жилы многопроволочными.
Для бытовых нужд изоляцией является стандартный ПВХ. Для обеспечения термостойкости, морозоустойчивости, пожарной безопасности и других жестких условий существуют специальные пластмассы (фторопласт, силикон, полиуретан).
Правильно выбранный плоский провод с учетом назначения, условий технической эксплуатации, электрической нагрузки и смонтированный как положено прослужит долгий срок без недостатков.
Маркировка плоского кабеля
Требования к маркировке проводов и кабелей сформулированы в ГОСТ 18690-2012. Буквенный шифр содержит не более 5 позиций.
Для плоских кабелей расшифровка в таблице:
параметр |
обозначение |
Что обозначает |
Материал проводника |
А |
Алюминиевая жила, без буквы - медная |
Назначение |
ПП ПК ПН ПУ ПМ (ПМГ) |
Плоский кабель Контрольный кабель Нагревательный кабель Установочный Монтажный (Г- гибкий) |
изоляция |
В П О Л Р Н М |
ПВХ Полиэтилен Хлопчатая в оплетке Хлопчатая лакированная Резина Нейрит (негорючая резина) Маслостойкая резина |
Отношение изоляции к возгоранию обозначается дополнительно:
- нг, не горючая;
- FR, огнестойкая;
- LS, мало выделяет дыма;
- FRLS, огнестойкая, мало дымит.
В наборе цифр идет сначала количество жил, через «х» площадь сечения, а в конце номинальное напряжение на которое предназначен кабель. Для одножильных проводов указывается только площадь сечения.
Цвет изоляции для нулевого провода синий или голубой, заземляющий проводник обычно двухцветный, либо трёхцветный. Фазные жилы могут быть красными, коричневыми, серыми и иногда черными. ПУЭ рекомендует не путать земляной и нулевой провода, а остальные цвета подключать по схеме.
Обзор марок плоских проводов
Для производителей силовых кабелей и проводов с изоляцией из пластмасс действует стандарт
ГОСТ 31996-2012, для контрольных - ГОСТ 2411-85. Однако у заводов есть право выпускать их своим отраслевым ТУ. Главное, чтобы ТУ тоже соответствовало принятым ГОСТам или быть выше по качеству.
ВВГнг-П – медный плоский силовой кабель на номинальные напряжение от 0,66 кВ до 1 кВ переменного тока частотой 50 Гц. Для обеспечения пожарной безопасности покрыт негорючей оболочкой. ВВГнг-FRLS П отличается тем, что изоляция проводников и дополнительная оболочка выполнены, из ПВХ низкой горючестью (нг) и сниженным образованием дыма и газа (LS). Для обеспечения параметра FR проводники обмотаны двумя слюдяными лентами, осуществляющими термический барьер.

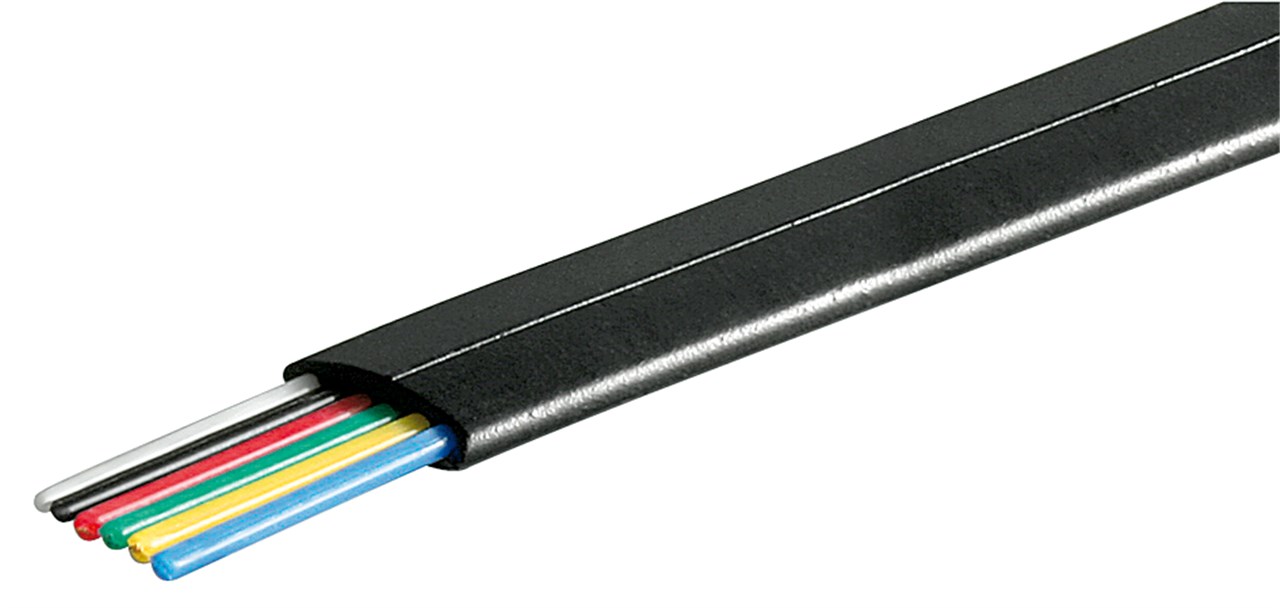

ШТЛП — плоский ленточный телефонный шнур с многопроволочными медными жилами, изолированными полиэтиленом. Обладает повышенной гибкостью 2 или 4 проводников сечением до 0,12 мм². Удобен для монтажа в помещениях и аппаратах.
АППВ — плоский алюминиевый провод с разделительными перемычками. Однопроволочная жила сечением до 6 мм изоляцией из ПВХ. Провод не горюч, стоек к агрессивным средам, влаге, вибрации, повреждениям, эксплуатируется от –50 до +70 °C при частоте до 400 гц и напряжении до 450 в. Количество проводников 2 или 3.
ШВВП – медный или луженый плоский гибкий провод с ПВХ оболочкой и изоляцией. Используется в быту для подключения маломощного оборудования, светильников и удлинителей до 380 в.
Крепление плоского кабеля – особенности электромонтажа
Прокладка электросетей плоскими проводами не разрешается:
- Во взрывоопасных и сырых с агрессивной средой помещениях;
- По неоштукатуренным деревянным стенам общественных зданий;
- Отрытая проводка на чердаках.
Открытый или скрытый способ прокладки определяется материалом стен, наличием разделительного основания провода и его изоляцией. Провода с прозрачной изоляцией недопустимо использовать для открытой проводки.
Открытая прокладка проводиться по оштукатуренным стенам, разделительное основание провода крепится гвоздями с малой шляпкой. На деревянных стенах подкладывается полоса асбеста под провод. Кроме гвоздей используют специальный клей, резиновые и пластиковые скобки.
Для скрытой проводки используют штробы, зазоры и пустоты несгораемых стен закрывая алебастром. По деревянным стенам провода прокладывают в сплошном слое алебастра либо между листами. Использование гвоздей недопустимо. Соединения проводов должны быть выполнены опрессовкой в гильзах, сваркой или зажимами в коробках.
Места пересечения плоских проводов закрепляются в 5 см от перекрестка предварительно заизолировав один провод изолентой.
ВАЖНО
Подготовка поворота плоского провода требует аккуратности. Как правильно изогнуть внешнюю жилу и вырезать разделительное основание следует тщательно обдумать.Главное преимущество плоских проводов над круглыми – удобство, может быть реализовано при скрупулезном проведении монтажа.
