Негорючий кабель
29 октября 2020 11:20
// Обзоры кабельных марок
Электроснабжение отдельных потребителей в силу их специфики предъявляет повышенные требования к противопожарным свойствам проводниковых материалов. К таким потребителям относятся пожароопасные объекты, системы пожарной сигнализации и пожаротушения и т.п.
Для сохранения работоспособности электроснабжения в условиях воздействия открытого пламени применяются кабели с повышенной противопожарной стойкостью изоляции. В обиходной речи такие кабели иногда называют негорючими.
Что значит негорючий кабель?
Определение «негорючий кабель» не относится к терминам, официально применяемым в нормативных документах. Государственными стандартами (ГОСТ 31996, 31565) определено несколько типов кабельной продукции, в маркировке которой присутствуют символы, обозначающие наличие определённых противопожарных свойств:
-
нг — используется в маркировке кабелей, не распространяющих горение в условиях групповой прокладки;
-
нг – LS (Low Smoke, иногда применяется обозначение нгд) — изоляция выделяет мало дыма при горении;
-
нг – HF (Halogen Free) — горение и тление не сопровождается выделением активных окислителей (галогенов);
-
нг – FRLS (Fair Resistance Low Smoke) — огнестойкость сочетается с низким выделением дыма;
-
нг – FRHF (Fair Resistance Halogen Free) — огнестойкость и отсутствие галогенов;
-
нг – FRLSLTx — огнестойкость, низкая дымность, пониженная токсичность продуктов горения (LTx – Low Toxic);
-
нг – FRHFLTx — огнестойкость, отсутствие галогенов, низкая токсичность.
Огнестойкость(FR) определяется, как способность кабеля сохранять работоспособность при воздействии огня (открытого пламени) в течение нормируемого промежутка времени.
Способность не распространять горение(нг) заключается в том, что горение изоляции кабеля останавливается после прекращения воспламеняющего воздействия. Этим свойством обладают все кабели (без индекса «нг») при одиночной прокладке. Наличие в маркировке букв «нг» означает, что кабель не распространяет горение и при прокладке в группе, при этом не гарантируется его работоспособность при горении.
Негорючий кабель – обзор марок кабелей, не распространяющих горение
В отдельных случаях условия эксплуатации требуют защиты кабельных линий от возможных механических повреждений, действий грызунов и т.п. В этих целях применяются негорючие бронированные кабели с дополнительным защитным слоем (бронёй). Броня выполняется в виде стальной ленты, либо проволочной оплётки.
Модификации с броневой оболочкой имеют все категории кабельной продукции — силовые, контрольные, кабели связи и т.д. Наличие брони может также сочетаться с противопожарным исполнением:
-
КВБбШвнг(А) — контрольный, бронированный, не распространяющий горение;
-
ВБШвнг(А) — силовой бронированный;
-

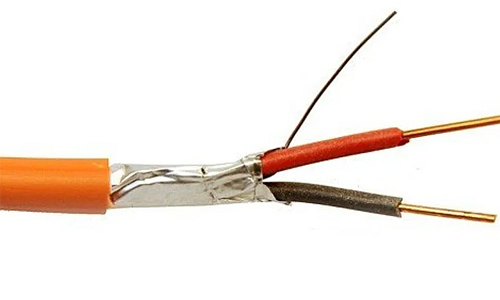

КПВСВБВнг(А)-LS — кабель для систем пожарной безопасности с бронёй из стальной оцинкованной ленты.
Способ монтажа — одиночная и групповая прокладка. Не распространяет горение (нг), огнестойкий (FR), с низким уровнем выделения дыма и газов (LS — Low Smoke).
Материал изоляции — керамообразующая резина на основе кремнийорганических соединений. Под воздействием высокой (более 600°С) температуры образует керамический слой, что позволяет кабелю сохранять работоспособность даже после повреждения огнём. Цвет наружной оболочки — оранжевый.
Эксплуатация кабеля допускается при температуре окружающего воздуха от -50°С до +50°С. Монтаж без дополнительного подогрева может выполнятся при минимальной температуре -15°С. Радиус изгиба при прокладке составляет не менее 7,5 собственных диаметров (многожильные кабели) и не менее 10 диаметров (одножильные).
Нагрев жил в длительном режиме ≤ 70°С, кратковременно при перегрузках ≤ 90°С. При коротких замыканиях разогрев жил допускается до 160°С в пределах времени срабатывания релейной защиты.
ВВГ-Пнг - плоский негорючий кабель. Технические характеристики аналогичны ВВГнг . Различие определяется дополнительной буквой П (плоский) в маркировке, обозначающей, что жилы располагаются в одной плоскости.
КГВВнг(А)-LS - силовой кабель гибкий негорючий. Токоведущие жилы медные многопроволочные покрыты изоляционным слоем поливинилхлоридного пластиката. Изоляция жил имеет различительную цветовую окраску. Наружный слой — виниловый. Изоляция обладает свойством низкого дымообразования и не способствует распространению горения.
Может использоваться как для стационарной прокладки (одиночно или в группах), так и для питания передвижных электроустановок напряжением до 1000 В. Температурные допуски аналогичны другим типам кабелей с ПВХ изоляцией.
КГН - негорючий гибкий кабель с многопроволочными жилами из меди. Изоляция жил с плёнкой ПЭТ – Э, создающей экранирующий эффект. Состав внешней оболочки — смесовая резиновая композиция, содержащая натуральный и бутадиеновый каучук. Обладает стойкостью к индустриальным маслам и нефтепродуктам.
КГН был сконструирован как судовой кабель, но благодаря своим эксплуатационным качествам используется для питания механизмов и оборудования различного назначения.
ТсОС-нг(А)-FRHFLTx - кабель оптический негорючий. Оптические волокна (до 96) размещены внутри стального модуля, заполненного гидрофобным гелем. Поверх модуля проложен слой из водоотталкивающей нити и спирально навитой брони из стальной проволоки. Броня покрыта оболочкой из полимерной композиции. Полимер не распространяет горение (нг), огнестоек (FR), не выделяет галогенов (HF) и низкотоксичен при горении (LTx).
Прокладка кабеля может производиться в грунте, по дну несудоходных рек, в лотках, кабельных каналах и эстакадах.
ОБР-У-Д-нг(А)-FRHFLTx- кабель оптический (О) негорючий. Оптическое волокно покрыто защитным буферным слоем (Б) из полимерной композиции, поверх которого расположен упрочняющий слой из стекловолокна и термозащитный стеклослюдяной слой. Наружная оболочка из полимера, не распространяющего горение, не выделяющего галогенов, низкотоксичная, стойкая к воздействию ультрафиолета.
Кабель используется как распределительный (Р), предназначен для внутренней и наружной прокладки.
|
