Кабель с тросом

Особенности конструкции и условия применения кабелей с тросом

Известные разновидности таких подводок в первую очередь отличаются местом расположения несущей струны. При этом возможны два варианта: использование наружного несущего основания или кабель с тросом внутри его оплетки и жил. В первом случае система относится к конструкциям с внешней фиксацией, а во втором она классифицируется как «самонесущее кабельное изделие».

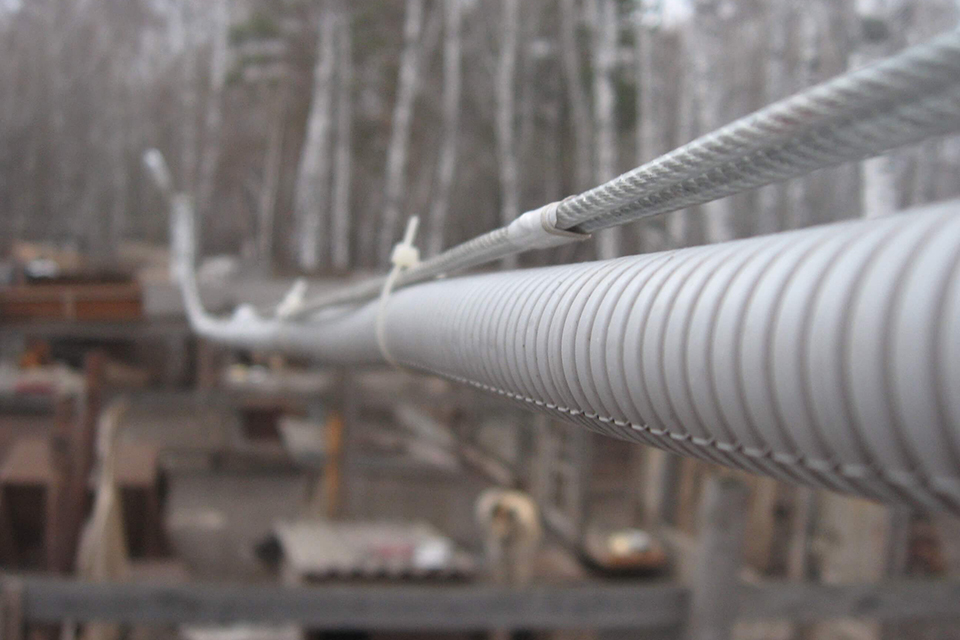

При использовании подвеса по способу фиксации кабелей на несущей струне различают следующие варианты:

• крепление на специальных клипсах;
• размещение силового кабеля с тросом с использованием карабинов с изоляторами;
• непосредственная фиксация на тросе с помощью мягкой гибкой проволоки.

Их диаметр может варьироваться в пределах от 3-х до 6,5 мм. Он выбирается с тем расчетом, чтобы система из подвеса и кабеля могла эксплуатироваться без значительных напряжений и обрыва длительное время.

Еще одно условие допустимости использования подвесной системы типа «кабель со стальным тросом» – оболочка подвешиваемого изделия должна быть достаточно прочной. Требования к этому параметру задаются соответствующими положениями действующих нормативов ПУЭ.

Отметим также, что сборки из электрического кабеля в сочетании с тросом чаще всего монтируются в заводских и обычных уличных условиях. По этой причине применяемый в них провод выбирается с учетом воздействия на него внешних разрушающих факторов, к которым относятся:

• сухость среды и высокий уровень вибраций;
• повышенная влажность воздуха (сырость);
• сильная запыленность;
• жара и холод;
• воздействие ультрафиолета и т. п.


При правильном выборе типа кабеля для подвески или крепления на тросовой струне надежность подводки электроснабжения значительно повышается. Вместе с тем сроки эксплуатации такой конструкции существенно возрастают. Для защиты от воздействия сильных внешних электромагнитных полей рекомендуется применять экранированный кабель с тросом

Классификация кабелей с тросом

По своему функциональному назначению и особенностям конструкции кабельные изделия с тросовым креплением подразделяются на следующие виды:

• Кабель электропитания с одножильным внешним тросом.
• Уличные каналы связи на подвесах.
• Кабель видеонаблюдения с тросом.

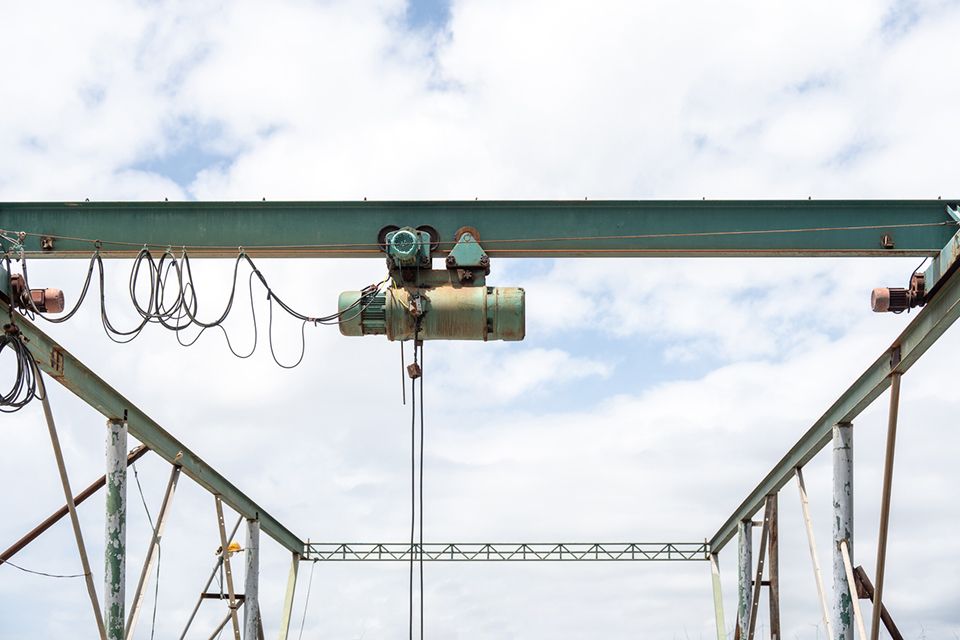

• Внешняя подводка для тельферов.
• Кабель типа «витая пара» (с наружной или внутренней струной).

Обратите внимание: Каждый из этих вариантов применяется с учетом соответствия условий внешней среды предъявляемым к проводам требованиям.

В отдельную категорию выделяется кабель питания с тросом для кранов самого различного класса.

Где применяется кабель уличный с тросом и его модификации?

Из-за особенностей устройства электротехнической подвесной системы «кабель плюс стальной трос» ее применение ограничивается определенными рамками. Согласно требованиям нормативов (ПУЭ, в частности) использование такой проводки допускается только в электросетях с действующим напряжением не более 1000 Вольт.

Рассматриваемый вариант организации электроснабжения оптимально подходит для следующих промышленных и хозяйственных объектов:

• Рабочие цеха и мастерские.
• Складские помещения (в них применяется кабель силовой для тельфера с тросом, в частности).
• Открытые спортивные площадки.
• Местные распределительные трансформаторные подстанции.
• Рабочие трансформаторы, монтируемые на столбах (самонесущие кабели).
• Здания с высокими потолками и значительными по величине площадями.

Помимо этого связка «проводник плюс стальной трос» нередко применяется при организации быстродействующих цифровых каналов передачи данных в современных оптических линиях связи. В редких случаях эта система встречается на необорудованных открытых спортивных площадках, хотя в последние годы она все чаще заменяется самонесущими кабельными изделиями.

Кабель с тросом – обзор некоторых марок

Среди кабельной продукции с внутренней и внешней несущей струной выделим следующие наименования электротехнических изделий:

• Силовой кабель марки КПВЛС.
• Самонесущие кабели СИП и подобные им.
• Кабельные изделия типа КПГ1у.
• Оптический кабель связи с тросом марки FTP.

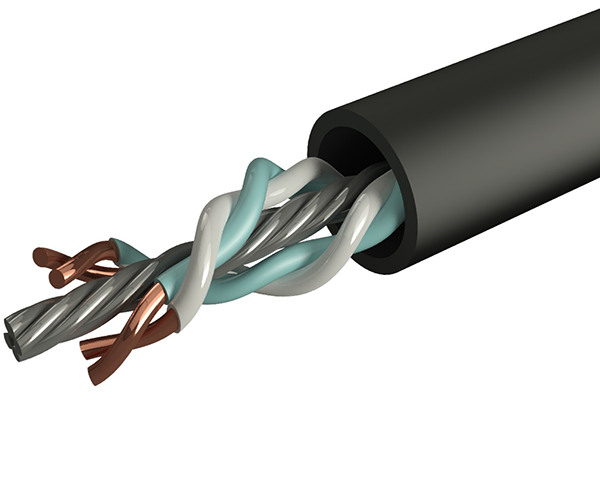

Первое из перечисленных изделий отличается простотой конструкции, состоящей из общей оболочки, изолированной проводящей части и прочной струны. Обратим внимание на то, что несущий трос в КПВЛС размещается по центру кабеля.

Эти системы представлены известными марками кабельной продукции КО/TT, F/UTP или АВТ. В оптических тросовых линиях в качестве ответвлений применяется типовой кабель «витая пара» в соединении с тросом (наружное исполнение воздушной прокладки). Подобно изделиям марки FTP и UTR он чаще всего востребован при необходимости организации воздушных линий связи различного назначения.

В заключение отметим, что стандартный провод для подводки электропитания типа КПГ1у имеет размещенный внутри жил встроенный трос, изготовленный на основе прочных волокон. Подобные изделия нередко применяются для подключения к манипуляторам самого различного типа.
