Кабель по воздуху для уличной прокладки

•  ультрафиолетовая составляющая солнечного излучения;

• температурные изменения в широком диапазоне;

• атмосферные осадки — влажность и обледенение, увеличивающее нагрузку на кабель.

Исходя из этого, выбирая кабель для наружной прокладки, следует учитывать его технические характеристики — рабочий диапазон температур, устойчивость к воздействию ультрафиолета, способность выдерживать механические нагрузки при свободной подвеске.

Кабель по воздуху для улицы — выбираем марку

Одно из основных качеств кабеля для воздушной подвески — его способность нести механическую нагрузку, обусловленную собственным весом и воздействием ветров. Установочные провода и кабели в основном предназначены для стационарной прокладки с использованием опорных конструкций, обеспечивающих их неподвижность.

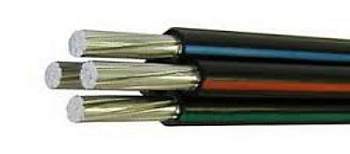

СИП. Самонесущий изолированный провод (СИП) — относительно новый проводниковый материал, предназначенный для подвески на опорах линий электропередачи. СИП имеет несколько разновидностей:

• СИП – 1 — 4-х жильный провод с нулевой неизолированной несущей жилой;

• СИП -2, в котором нулевая несущая жила покрыта изоляцией;

• СИП – 3 — одножильный провод, применяемый при монтаже высоковольтных воздушных линий;

• СИП – 4 и СИП – 5 — провода, не имеющие выделенной несущей жилы.

В середине нулевых жил проводов СИП – 1, 2, а также в жиле СИП - 3 проложен стальной проволочный стержень, обеспечивающий их нагрузочную способность. Жилы проводов СИП – 4 и СИП – 5 выполнены без стальной проволоки. При их монтаже нагрузка тяжения проводов распределяется равномерно по всем жилам.

По сути, СИП больше, чем просто провод. Это целая система, созданная для замены ВЛ с голыми проводами на ВЛИ (воздушные линии с изолированными проводами). При монтаже СИП используется специализированная арматура, с помощью которой осуществляется натяжение, соединение проводов, подключение отпаек и т.п.

При выборе кабеля для открытой прокладки, СИП следует рассматривать в первую очередь, так как он рассчитан на длительную работу под воздействием атмосферных воздействий и солнечного излучения. Кроме этого, при натяжении по воздуху СИП не нуждается в применении опорных торосов. В отдельных случаях, при подключении маломощных потребителей выбор в пользу СИП может оказаться нецелесообразным, так как ряд сечений жил этого провода начинается с 16 мм².

АВТ. Провод с алюминиевыми жилами в поливинилхлоридной изоляции, скрученными вокруг несущего стального троса. Трос представляет собой скрутку из стальных проволочек, покрытую изоляционным слоем. В отличие от СИП, несущий элемент в АВТ не объединён с проводником. АВТ выпускается с количеством жил от 2 до 5 в диапазоне сечений от 2,5 мм² до 16 мм². Диапазон рабочих температур от - 50°С до + 50°С позволяет использовать его для наружного монтажа. Может служить более дешёвой альтернативой СИП при монтаже ввода питания в дом или к отдельным постройкам на участке, когда требуется проводник небольшого сечения. Монтаж АВТ не требует обязательного применения специальной арматуры и особых профессиональных навыков. К недостатку можно отнести небольшой заявленный срок службы — 7 лет, что существенно меньше, чем у СИП.

ВВГ. Медный кабель в виниловой изоляции. ВВГ предназначается для стационарной прокладки. Его эксплуатация допускается при температуре от - 50°С до + 50°С. Требует дополнительной защиты от ультрафиолета (например, в виде пластиковой или металлической гофротрубы). Прокладка по воздуху должна осуществляться путём закрепления на опорном тросе.

ПВС. Провод соединительный в виниловой изоляции. Токоведущие жилы медные, многопроволочные. Основное предназначение — подключение переносного электрооборудования и приборов внутри помещений. Для открытого монтажа по воздуху ПВС — не самый подходящий проводник. Узкий температурный диапазон, допускаемый при эксплуатации (-20°С — +40°С) и незащищённость от УФ – излучения ограничивают его применение вне помещений. На сильном морозе изоляция ПВС буквально каменеет и при случайном изгибе может изломаться. Таким образом, открытая прокладка в условиях средней полосы и севера нежелательна из-за сильных морозов, а для юга лучше применить кабель с более высоким верхним пределом температуры. Срок службы, заявленный производителем, составляет 10 лет при стационарной прокладке и 6 лет при подключении переносных приборов.

ВВСГ. Медный кабель с однопроволочными жилами в ПВХ – изоляции с наружной ПВХ – оболочкой и стальным несущим тросом. Целевое назначение кабеля — прокладка в воздушных сетях силового и осветительного назначения. Может использоваться для монтажа вводов питания в здания. Может крепиться на опорах ВЛ, фасадах домов, построек и сооружений. Эксплуатационная температура — от - 50°С до + 50°С.

Относительно защищённости от ультрафиолета информация в технической спецификации отсутствует, однако руководствуясь общим определением климатических категорий, кабель в исполнении УХЛ1 предназначен для работы под открытым небом без ограничений.

АПвП-1Т. Алюминиевый силовой кабель с изоляцией из сшитого полиэтилена с наружной оболочкой, устойчивой к ультрафиолету. Имеет несущий стальной трос.

Прокладка кабеля по воздуху

Технология воздушной прокладки кабеля определяется его способностью самостоятельно нести нагрузку тяжения и стойкости оболочки к воздействиям внешней среды.

При подвеске провода СИП необходимо использовать штатную арматуру и крепления. Например, для натяжки СИП от опоры ВЛ до фасада дома при монтаже ввода питания потребуется:

• провод (обычно СИП – 4) требуемой длины;

• крюк ВТ 8 для деревянных фасадов или фасадный кронштейн СА 16, пригодный как для деревянных, так и для бетонных или кирпичных фасадов;

• два анкерных клиновых зажима DN 1 или DN 123 в зависимости от числа фаз на вводе;

• стальная бандажная лента для крепления анкерного зажима на опоре ВЛ;

• герметичные прокалывающие зажимы для присоединения ответвления к ВЛ.



Натяжение провода обеспечивается анкерными клиновыми зажимами, установленными на опоре ВЛ и фасаде дома. Со стороны фасада зажим подвешивается на крюк или фасадный кронштейн, со стороны опоры — на бандажную ленту. Если линия электропередачи выполнена проводом СИП, присоединение ответвления выполняется прокалывающим зажимом. На ВЛ с голыми проводами используются обычные зажимные плашки.

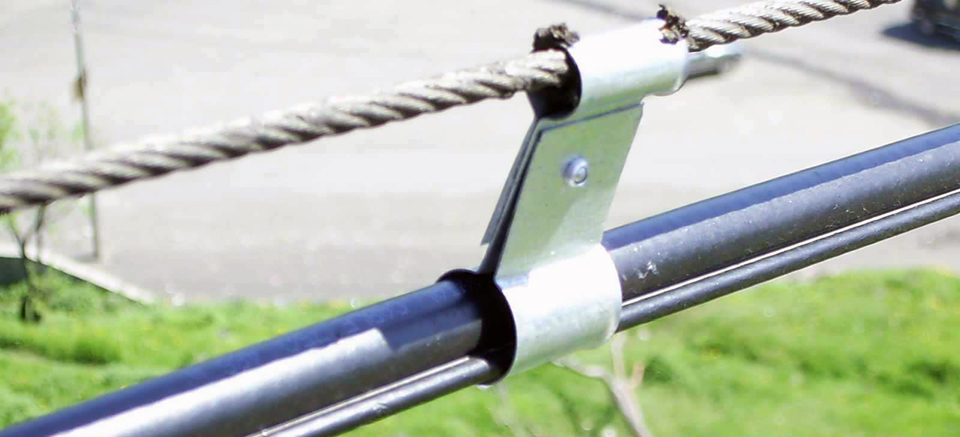

При использовании кабеля без стального несущего троса, такой трос необходимо смонтировать. Для этого нужно с двух сторон (на опоре и фасаде) надёжно закрепить крепёжные крюки или проушины. Со стороны фасада трос крепится непосредственно к установленной проушине, а к опоре подвешивается на талреп — устройство для натяжения троса. Талреп можно расположить и на фасаде, но это будет выглядеть более громоздко.

Кабель крепится к тросу пластиковыми хомутами нужного размера. Частота установки хомутов зависит от веса кабеля и должна обеспечивать его прилегание по всей длине троса.

Пункт 2.1.46. ПУЭ предписывает выполнять защиту кабеля от воздействия прямых солнечных лучей, если его оболочка не выполнена из светостойкого материала. В этом случае кабель можно поместить в пластиковый гофр, после чего пристегнуть хомутами к тросу. Защитная гофрированная трубка должна обладать устойчивостью к ультрафиолету.
