Кабель из алюминиевого сплава
Кабели из алюминиевого сплава стали вводиться в электромонтаж жилых и общественных зданий сравнительно недавно и пока не используются широко.
C 2003 года министерство энергетики Российской Федерации внесло изменение в существующие до этого времени правила и требования к электропроводке общественных, жилых, а также административных зданий, наложив запрет на организацию внутренних электрических цепей из алюминия. Основным аргументом таких мер являлось снижение надёжности контактных соединений, а также частые пожары, которые являются следствием этого.
Однако, применение только проводов с медными жилыми существенно повышает стоимость реализации кабельных линий электрических цепей в таких помещениях. Поэтому проанализировав успешный многолетний опыт других цивилизованных стран, посленаучных исследований было принято решение, дающее возможность использовать в качестве токопроводящего материала кабелей и проводов алюминиевый сплав.

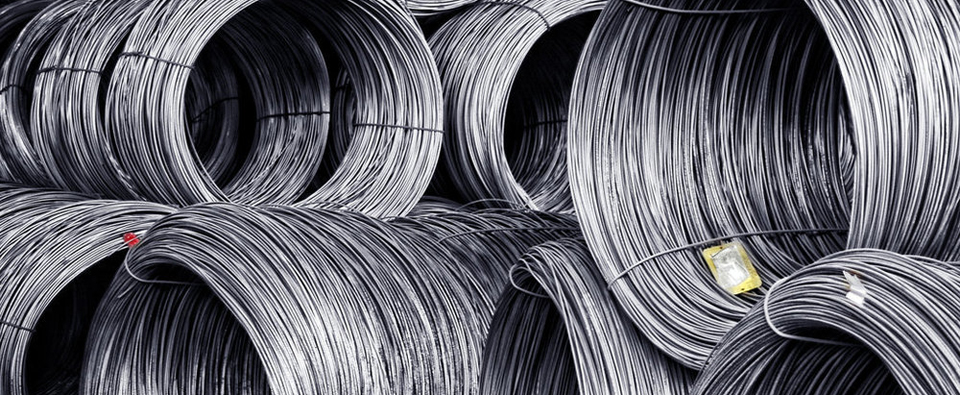

Для данной продукции подходят лишь две следующие марки алюминия — 8176, 8030. Этот стандарт регламентирован ГОСТом Р 58019-2017 России от 19. 12. 2017 года и распространяется на проволоку из алюминиевых сплавов электротехнического назначения, которая изготовлена способом непрерывного литья или прокатки. Эти изменения не коснулись кабельной продукции, выполненной из, используемой и ранее марки алюминия 1350, которая до настоящего времени благодаря своему малому удельному весу применяется для передачи напряжения по воздушным линиям от электростанций до трансформаторных понижающих подстанций.Чем кабель из алюминиевых сплавов отличается от алюминиевой проводки?
Кабели и провода, а также разнообразные по сечению шнуры из алюминиевых сплавов марок 8176 и 8030 по сравнению с обычным алюминием марки 1350 имеют другую структуру благодаря добавлению железа и других легирующих материалов, за счёт которых и повышаются эксплуатационные характеристики кабельной электротехнической продукции и проводки, выполненной на её основе.
Химический состав алюминиевых сплавов марок 8176 и 8030 которые разрешены при изготовлении кабельной продукции, применяемой в электропроводке, указан в таблице.
Марка алюминиевого сплава |
Массовая доля состава, в % |
||||||||
---|---|---|---|---|---|---|---|---|---|
Основных компонентов |
Примеси |
Прочие компоненты |
|||||||
Алюминий, Al |
Железо, Fe |
Медь, Cu
|
Кремний, Si
|
Медь, Cu
|
Магний, Mg |
Цинк, Zn |
Галий, Ga |
Общее значение |
|
8176 |
Основной компонент |
0,4-0,5 |
— |
0,07 |
0,01 |
0,02 |
0,04 |
0,01 |
0,18 |
8030 |
Основной компонент |
0,35-0,45 |
0,15-0,19 |
0,07 |
— |
0,02 |
0,04 |
0,01 |
0,13 |
Изготовленная жила из алюминиевого сплава не должна иметь дефектов такие как трещины, раковины, заусеницы и другие, которые возможны во время прокатки металла. Допустимое отклонение диаметра токоведущей жилы кабеля должно быть не больше ±0,3 мм.
Основные проблемы со старой проводкой, выполненной не из алюминиевого сплава марки 8176 и 8030, то есть без добавления компонентов указанных в таблице, заключаются в:
-
повышенной ползучести. Это значит, что при болтовом соединении, например, в клеммнике, за счёт прохождения тока происходит ослабление контакта;
-
высокая хрупкость. При нескольких сгибаниях одножильная алюминиевая проволока лопалась и в дальнейшем приводила либо к нагреву, либо к обрыву цепи. Такую проволоку можно было надрезать просто ручным ножом, что приводило к уменьшению сечения;
-
расширение при нагреве. Прохождение тока через узел или же просто по проводнику обуславливается нагревом, это естественные электрические свойства, Однако, алюминиевая проводка, используемая до 2003 года, при увеличении температуры сильно увеличивалась в объёме, по сравнению с медной. За счёт чего происходила деформация или разрыв наконечника, соединительной гильзы или даже появлялись трещины в изоляции
-
окисление. Зачищенный от изоляции провод очень быстро покрывался плёнкой из оксида алюминия, даже без прикосновения к другим материалам. Оксид алюминия — это вещество, которое является диэлектриком, поэтому окисление снижает переходное сопротивление в местах соединения, что в дальнейшем приводит не только к сильному нагреву электрического контакта, но и к возникновению неконтролируемого горения — пожара.
-
гальваническая коррозия. При соприкосновении с алюминием материалов используемых в электрооборудовании, а также при наличии даже небольшого уровня влаги возникает гальваническая коррозия, ухудшающая электрический контакт. В этом месте происходит перегрев или же уменьшение уровня напряжения, что недопустимо при создании электрической цепи.
Преимущества и недостатки проводов из алюминиевых сплавов
Преимущества алюминиевых сплавов, а также изготовленной на основе их кабельной продукции, следующие:
-
Снижение стоимости реализации электропроводки в 2,5-3 раза по отношению к проводам с медными жилами.
-
Надёжное и долговечное контактное соединение без вероятности появления окисления и гальванической коррозии;
-
Низкая ползучесть, то есть при выполнении контактного соединения с помощью клеммников с болтовым или самозажимным соединениям под воздействием проходящего тока не происходит ослабление контакта;
-
Снижение веса, так как удельный вес алюминиевого сплава значительно выше, чем меди;
-
Срок службы кабелей, жилы которых выполнены из алюминиевых сплавов маркой 8176 и 8030, составляет не менее 30 лет, то есть как у кабельной продукции с медными токопроводящими жилами.
-
Высокая гибкость и пластичность без риска обрыва жилы при многочисленных изгибах.

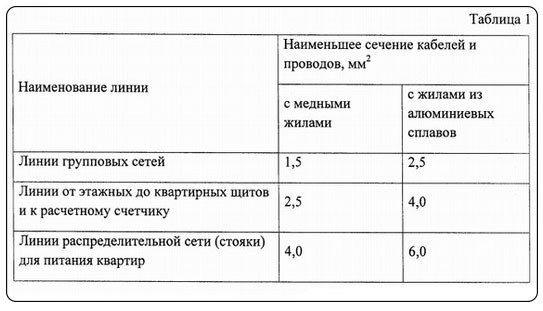

Недостатками алюминиевого сплава и проводов с жилами из него является меньшая по сравнению с медью тепловпроводимость и элетропроводимость. Поэтому для потребителя одной и той же мощности, понадобится провод из алюминиевого сплава с большим сечением, чем при реализации его электроснабжения медным проводом. Также такую кабельную продукцию с применением в качестве токоведущей жилы алюминиевого сплава сложнее найти, так как ещё не каждый производитель перешёл на её изготовление.
Кабель из алюминиевого сплава – обзор марок
АсВВГ. Применятся для распределения электроэнергии напряжением не выше 1 кВ и передачи к потребителю. "Ас" — обозначает, что тоководящая однопроволочная жила выполнена из алюминиевого сплава круглого сечения, которая имеет изоляцию каждого проводника выполненную из поливинилхлоридного пластиката ("В"), а также общую оболочку, выполненную из такого материала.
АсВВГ-П. Гибкий провод плоской формы, имеющий в составе 2 или 3 токопроводящие жилы из алюминиевого сплава, которые покрыты слоем изоляции из ПВХ пластиката. Является отличным решением для реализации внутренней электропроводки в жилых и общественных зданиях где напряжение не превышает 1 кВ. Прокладывается в трубах или штробах, которые затем могут быть закрыты слоем штукатурки или строительной смеси.
СИП всех марок. Их многопроволочная структура токопроводящей жилы также выполнена из алюминиевого сплава, только таким проводом не реализуется электроснабжение и электропроводка внутри помещений. Он применяется для воздушных линий от 0,4 до 35 кВ в зависимости от марки и имеет термостойкую светостабилизированную изоляцию из сшитого полиэтилена.
АсВБШв. Кабель для прокладки в местах где возможны механические удары, он имеет слой брони, выполненной на основе стальных лент, но не имеет смягчающей подушки. Изоляция каждой жилы выполнена из ПВХ материала, из такого же как и наружная оболочка в виде шланга. Подойдет больше для передачи силового напряжения на производстве.
Таким образом, отличия между ранее выпускаемой электропроводкой из алюминия и кабельной продукцией из алюминиевых сплавов марок 8030 или же 8176, существенные и они являются ключевыми, продлевающими качество, её срок службы, а также надежность соединения как между аналогичными марками, так и с проводами на основе меди. Поэтому является отличной альтернативой электротехнической кабельной продукции с медными жилами и всё чаще используется для реализации электропроводки в жилых и административных зданиях.
