Кабель для водонагревателя
Проточные или накопительные водонагреватели – приборы с высокой электрической мощностью. Для подключения такого оборудования к сети необходим кабель с жилами необходимого сечения. Недостаточное сечение проводников может привести к оплавлению изоляции, утечке тока на корпус и получению пользователем электротравмы. Рассмотрим, какой электрический кабель для водонагревателя необходимо использовать и некоторые другие нюансы.
Кабель для водонагревателя - на что обратить внимание
Чем большую мощность имеет водонагреватель, тем большие требования по безопасности к нему предъявляются при подключении. Важно не только подобрать электрический кабель правильно, но и проложить его так, чтобы исключить возможные поломки прибора и возгорание.
Для подключения накопительного или проточного устройства используют кабели с жилами из меди или алюминия.
На практике чаще всего применяют медный шнур, который может прослужить до 20-25 лет, жилы его обладают большей электропроводностью.
Кабель для водонагревателя с УЗО – зачем подключать через УЗО?
Вместе с водонагревателем нужно ставить и УЗО – устройство для защитного отключения. Некоторые производители добавляют этот прибор в стандартную комплектацию бойлера.
Вода, как известно, – отличный проводник электрического тока. Потому подключение прибора через УЗО позволит значительно снизить вероятность получения электротравмы. Подключать УЗО также следует через медный кабель.
Выбирать автомат, заботящийся о параметрах сети, необходимо по простому расчету: мощность водонагревательного прибора в кВт нужно разделить на 220 В или 380 В. Обычно выбирается номинал защитной автоматики в 16 А при мощности бойлера до 3,5 кВт, 20А до 4,4 кВт или 25 А до 5,5 – 7 кВт..
Обзор марок кабеля для бойлера, водонагревателя
Марку кабеля для подключения водонагревателя выбирают в соответствии с его потребляемой мощностью. В отличие от проточных, накопительные агрегаты имеют относительно небольшое энергопотребление – 1,5-3,0 кВт. Для их подключения можно использовать провод марки ППВ 3х2,5 мм.
При мощности прибора от 3,0 до 7,0 кВт необходимо приобретать кабель ППВ 3х4,0 мм. Он подходит для прокладки в пустотах плит перекрытий, кабель-каналах, в штробах.
Для открытой прокладки можно купить более дорогие марки провода с двойной изоляцией – ВВГ-П 3х2,5 или ВВГ 3х2,5.
Также подходят марки ПВС, NYM, ВВГнг.
Сечение кабеля для водонагревателя

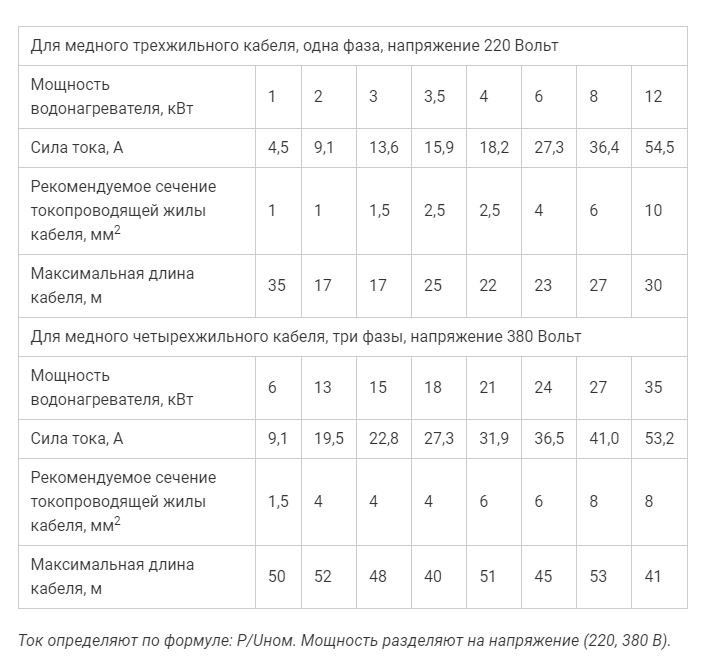

Сечение приобретаемого провода для подсоединения водонагревательного прибора также выбирают по его нагрузке на линию. К примеру, для агрегата проточного типа мощностью 8 кВт при его подключении к сети напряжением 220 В, выбирают медный трехжильный провод сечением 6 «квадратов». Счетчик электроэнергии должен устанавливаться на 45 А и больше. Если бойлер будет подключаться к сети 380 В, то для подсоединения нужно выбирать 4-х жильный провод.
Способы монтажа кабеля для водонагревателя
В зданиях относительно «свежей» постройки для мощных потребителей на кухню и ванную комнату предусмотрена прокладка отдельного кабеля, а для их подключения – влагозащищенные розетки.
Подключение бойлера производят:
- через электророзетку;
- прямым подключением к проводке
При первом варианте вилку агрегата просто вставляют в электророзетку, во втором – провод нагревателя подключают к сети через клеммную колодку. Соединять провода скруткой и обматывать слоем изоленты не следует – такой способ нельзя назвать достаточно надежным.
Также в цепь может входить и выключатель. Его устанавливают, когда аппарат подключается к сети напрямую, без использования розетки. А для некоторых моделей водонагреватель включение в цепь выключателя является обязательным при любом из перечисленных способов подключения – одно из требований производителя для безопасного пользования такими устройствами.
При монтаже водонагревателя в ванной комнате следует дополнительно учесть еще и правил электробезопасности.
Всего в санузлах с ванной выделяется несколько зон, разделенных в соответствии с уровнем влажности и вероятностью попадания воды на электроприборы:
- в районе раковин, умывальников, в душевой кабине – установка любых электроприборов запрещена;
- на расстоянии менее 60 см от перечисленных сантехнических приборов;
- на удалении свыше 60 см от них.
Над ванными либо под раковинами, а также на расстоянии менее 60 см от них допускается установка электрических приборов при условии их прямого соединения с электропроводкой, заземлением. При этом розетка и сам электроприбор должен быть соответствовать должному классу защиты от влаги – не ниже IPX5: переносить попадание потоков воды и струй, направленных с любой стороны.
На расстоянии свыше 60 см от раковин, ванн или душевых кабин допускается установка электроприборов с подключением от влагозащищенной розетки, размещенной на удалении от уровня пола 25-225 см.
Можно ли подключать водонагреватель от розетки?
Для рассмотрения такой возможности следует узнать, на какую нагрузку рассчитана розетка. Например, 16-амперная электророзетка может выдержать суммарную нагрузку порядка 3,5 кВт, но и ее использовать нежелательно при длительном ее воздействии. К тому же, к этой розетке подключать больше ничего нельзя. Приборы на 6 А и 10 А однозначно для подключения водонагревателя не подойдут.
К тому же, в связке с такой розеткой работает и проводка, то есть также в этом случае нужно учитывать и сечение кабеля, и материал проводников: медные жилы способны выдержать большую нагрузку, чем алюминиевые.
С водонагревателями накопительного типа дела обстоят немного проще. Несмотря на то, что оборудованы они могут быть сразу двумя ТЭНами, их суммарная мощность едва ли будет больше одного ТЭНа проточного водогрейного прибора.
Выбор кабеля – задача не такая простая, но и не решаемая: нужно всего лишь подбирать провод по мощности нагревателя и следовать правилам электробезопасности. При правильном подходе, устройство проработает без поломок и сбоев.
