Кабель для севера

Промышленность серийно производит широкий ассортимент морозостойких кабелей для севера. Наличие этой продукции позволяет в рамках импортозамещения эффективно решать практически весь комплекс задач, возникающих при построении электрических систем различного назначения в условиях Крайнего Севера и иных областей с холодным климатом. Существенное расширение областей применения таких систем обеспечено включение в состав серийно выпускаемой продукции конструкций с экраном и броневыми покрытиями.

Особенности конструкции морозостойких кабелей и их маркировка

По структуре своей конструкции кабели, предназначенные для эксплуатации на севере, т.е. в расширительной трактовке этого термина в местностях с холодным климатом, не отличаются от своих аналогов для областей с умеренным и жарким климатом. Их главное отличие состоит в применении сырья, используемого при изготовлении изоляции и поясных защитных покровов, которые сохраняют свои параметры при температурах от -50 до – 60 °С и обладает пониженной ломкостью. Обычно это достигается подбором соответствующего исходного материала (чаще всего силиконы, различные резины, полиэтилен и полиуретан) и усиливается введением пластификаторов в рецептуру сырья. Виниловые покрытия уступают им по параметрам гибкости при низких температурах и поэтому встречаются на практике достаточно редко.

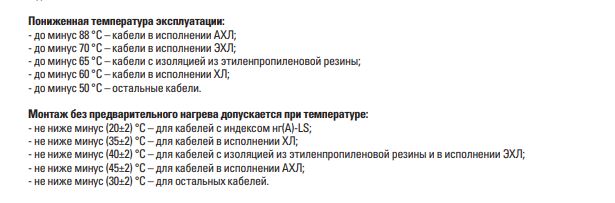

Возможность применения при низкой температуре прямо отражается в маркировке. Отличительный признак кабельных изделий отечественного производства, относящихся к рассматриваемой группе - наличие символов “ХЛ” (холодостойкий) в буквенной части марки, указывающих на минимальную рабочую температуру -60 °С. Индексом ЭХл обозначается продукция, которая может эксплуатироваться в экстремально холодных районах при температурах до -70 °С, а индекс «АХЛ» присваивается конструкциям для арктических и антарктических районов с минимальной температурой -88°С.

Все рассматриваемые далее изделия учитывают требования пожарной безопасности отечественного ГОСТ Р 31565 и соответствуют классу А, т.е. допускают групповую прокладку. Для облегчения монтажа применяется окраска изолирующих покрытий в типовые цвета, а также цифровая маркировка отдельных изолированных жил. Для контрольных и монтажных кабелей с большим количеством жил популярная счетная схема идентификации отдельных цепей.

Популярные марки морозостойких силовых кабелей

Номенклатура морозостойких кабелей, на основе которых реализуется линейная часть систем электроснабжения, в основном повторяет таковую в обычном исполнении. Соответственно, наиболее популярными марками изделий этой разновидности считаются следующие серийные негорючие конструкции класса А: ВВГнг(А)-ХЛ, ВБШВнг(А)-ХЛ и ВВГЭнг(А)-ХЛ, которые рассчитаны на рабочее напряжение до 20 кВ и могут содержать от одной до пяти жил в жестком или многопроволочном исполнении сечением до 95 мм² с изоляцией из полиэтилена или пластиката.

Кабели данной разновидности могут производиться в вариантах как с медным экраном, так и с броней ленточного типа, а также в огнестойком и малодымном вариантах (например, ВВГнг(A)-FRLS-ХЛ, ВВГнг(A)-LS-ХЛ) . Это позволяет удовлетворить часто выдвигаемые по проектной документации дополнительные требования касательно электромагнитной совместимости и по устойчивости к механическим воздействиям.

Морозостойкий контрольный кабель

Контрольные кабели применяются для построения систем сигнализации, управления, релейной защиты и аналогичным им с рабочим напряжением не свыше 2,5 кВ. От кабелей связи выгодно отличаются увеличенной токовой нагрузкой, что позволяет непосредственно подключать к ним различные исполнительные устройства.

К часто встречающимся в практике реализации кабельных систем конструкциям в морозостойком исполнении относятся КВВГнг(А)-ХЛ, КГВВнг(А)-ХЛ, КВБбШВнг(А)-ХЛ и КВВГЭнг(А)-ХЛ. Конструкции старших моделей этой группы могут содержат максимум 61 жилу с наибольшим поперечным сечением проводника 16 мм², скрученные в сердечник отдельными повивами по концентрической схеме. При этом с учетом типовой области применения доступны варианты как с жесткими, так и гибкими по классу максимум 4 многопроволочными проводниками (индекс КГ).

Популярные морозостойкие марки монтажных кабелей в арктическим исполнении

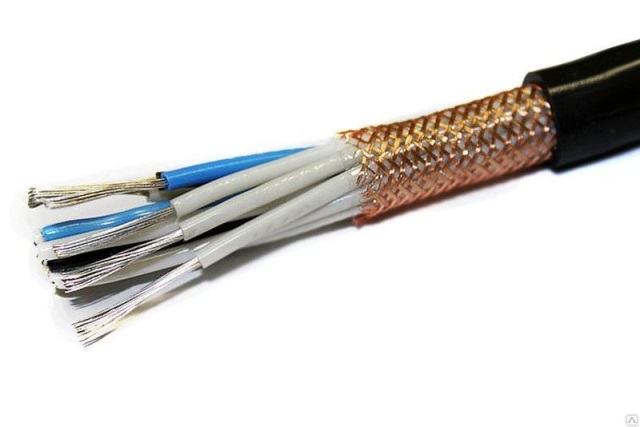

Для реализации фиксированного монтажа межприборных электропроводок различного назначения, эксплуатируемых при напряжениях до 0,5 кВ и частотах не свыше 400 Гц, наиболее часто привлекаются следующие разновидности кабелей МКШнг(А)-ХЛ, МКЭШнг(А)-ХЛ, МКЭШВнг(А)-ХЛ, МКШВнг(А)-ХЛ и МКЭКШВнг(А)-ХЛ. Могут содержать до 74 луженых медных жил с сечением от 0,35 до 2,5 мм².

Часто используются в системах промышленной автоматизации и рассчитаны на передачу сигналов популярных интерфейсов RS-485. Для эксплуатации в условиях воздействия внешних электромагнитных помех предназначены экранированные варианты этих изделий (индекс Э в марке).

Особенности выполнения монтажных работ с морозостойкими кабелями

Морозостойкие кабели рассчитаны на монтаж при пониженных температурах (обычно до -30°С), что, однако, не всегда может быть выполнено в типовых областях их применения. Для устранения этого недостатка на практике применяют ряд приемов, которые устраняют опасность повреждения изолирующих покровов при малых радиусах изгиба и характерных для монтажных процедур высоких динамических нагрузках. Наиболее популярные среди них представляют собой

• предварительный прогрев прокладываемого кабеля, который производится выдерживанием в капитальном теплом помещении или палатке, на протяжении не менее четырех часов, а также пропусканием тока через кабель;

• ограничение времени выполнения монтажных работ (от 30 минут до одного часа в зависимости от температуры наружного воздуха);

• применение разнообразных монтажных приспособлений, принудительно задающих минимальный радиус изгиба не ниже пяти внешних диаметров.

Сильная сторона перечисленных приемов – возможность их совместного использования для усиления достигаемого эффекта.
