Кабель для электроинструмента
Важную роль в безопасности и бесперебойности работы электроинструмента играет надежность подключения к силовой сети. Как правильно выбирать кабель для электроинструмента, какие марки и сечение оптимальны - об этом наш материал.
Требования к кабелю для электроинструмента
Кабель, через который подается питание для электроинструмента, должен отвечать ряду обязательных и рекомендуемых требований:
- соответствовать электрическим характеристикам подключаемых электроинструментов;
- иметь дополнительный, например, заземляющий проводник, если это предусмотрено конструкцией электромашины и прямо регламентировано нормативными документами (ГОСТ 12.2.013.0-91 и другие);
- обеспечивать свободное перемещение и функционирование электроинструмента без нарушения силовой цепи;
- выдерживать паспортные усилия на натяжение, изгибание, истирание и другие механические нагрузки;
- обладать достаточной степенью защищенности от влаги, масел и прочих веществ, которые могут присутствовать в рабочей зоне;
- отличаться термостойкостью к длительным и кратковременным повышениям температуры в заданных диапазонах;
- иметь морозостойкий конструктив, если планируется работа в холодных условиях.
Несъемный сетевой провод, как правило, должен быть выше качеством, более устойчивым к внешним воздействиям, чем заменяемый.
Кабель для электроинструмента - обзор марок
Питание электроинструмента обеспечивается использованием разных кабельных марок, которые удовлетворяют вышеназванным требованиям. Рассмотрим подробнее характеристики популярных марок.

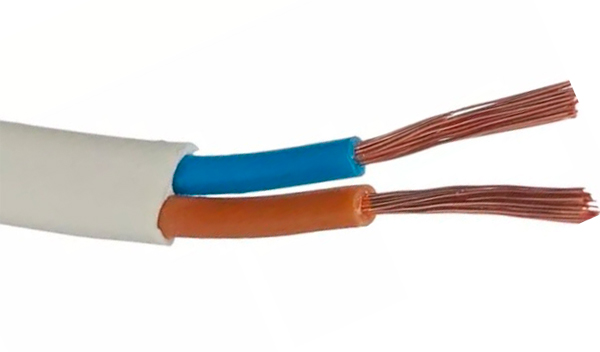

Марка ПВС применяется как сетевой соединительный провод для бытовых и аналогичных электромашин, устройств и электроинструментов. Изоляционный слой и наружная оболочка этого изделия изготовлена из полимерного ПВХ, который не распространяет горение, устойчив к растрескиванию и плесени, но "не любит" прямое УФ-излучение. Гибкий медный мультипроволочный электропроводник ПВС рассчитан на использование в электросетях до 380 В рабочим напряжением до 660 В (число скрученных жил 2-5, сечение 0,75-16 мм2). Марка может эксплуатироваться при -25/+40 С в течение 6 лет (2 года гарантии). Монтажный радиус изгибания - 40 мм2, температура - от -15 С.
Марка ШВВП - это плоский гибкий провод, состоящий из 2-3 мультипроволочных медных жил сечением 0,5-4 мм2, которые помещены в изолирующую и внешнюю оболочки из ПВХ. Изделие позволяет подключать электроинструмент к сетям до 380 В. Предельный срок службы - 6 лет (3 года гарантии). Монтажный радиус изгибания - 60 мм2. Прочие технические характеристики схожи с аналогичным у ПВС.
Марка представляет собой морозостойкий кабель повышенной гибкости, являющийся модификацией обычного КГ. Многократно изгибаться на собственный 8-кратный радиус данное изделие способно благодаря оригинальной конструкции: мультипроволочные медные жилы 5-го класса гибкости и резиновый материал изолирующей и наружной оболочек. Поверх проводников и изоляции наложен слой пленки ПЭТ-Э. Рабочее напряжение электропроводников - до 660/1000 В (переменное/постоянное). Температура эксплуатации КГ-ХЛ составляет 60/+50 С, монтажа - от -40 С. Марка хорошо справляется с многократными перегибами, растягивающими усилиями и воздействием УФ-лучей. Срок службы - 4 года (6 мес. гарантии). КГ-ХЛ является популярным кабелем для подключения сварочных аппаратов
Для многих марок и моделей производители электроинструмента выпускают готовые провода и шнуры. Makita, Bosch, Rexanta и другие предлагают изделия разной длины и мощности, укомплектованные сетевыми "вилками".
При работе с электроинструментом рационально использовать резиновый усилитель кабеля, который возьмет на себя значительную часть механических усилий на перегиб и истирание.
ИНТЕРЕСНО
О марках кабеля для переноски читайте в нашей статье "Кабель для удлинителя - обзор марок, рекомендации, выбор сечения"Кабель для электроинструмента - выбор сечения
Выбирать гибкий кабель для электроинструмента необходимо по нескольким критериям, ключевыми из которых являются:
- номинал электротока;
- материал проводника;
- разновидность изолятора;
- способ монтажа;
- длина электротрассы.
Для расчета сечения кабельного изделия удобно воспользоваться готовыми таблицами или онлайн-калькуляторами. Например, ГОСТ 12.2.013.0-91 регламентирует минимум сечения гибких проводов в зависимости от номинального показателя тока электромашины.
Номинал электротока, А |
Номинал сечения, мм2 |
---|---|
до 6 |
0,75 |
6-10 |
1,0 |
10-16 |
1,5 |
16-25 |
2,5 |
25-32 |
4 |
32-40 |
6 |
40-63 |
10 |
Для мощных электроинструментов, к примеру, сварочных аппаратов, данные таблицы можно дополнить несколькими строками.
Номинал электротока, А |
Номинал сечения, мм2 |
---|---|
80-240 |
16-25 |
289-362 |
35-50 |
437-522 |
70-95 |
Больше подробностей для еще более точного подбора сечения приведено в таблицах 1.3.4 и 1.3.5 ПУЭ.
Зная рабочую силу электротока инструмента и необходимую длину кабеля (L), можно через простую формулу определить необходимую величину сечения (S):
S=L*k,
где k - коэффициент, равный показателю силы тока и разделенный на 100 (равняется 2, если сила тока больше 200 А).
К примеру, будет использоваться сварочный инвертор 180 А (k=180/100=1.8), L=9 м. Умножаем 9 на 1.8, округляем до целого числа - понадобится кабель сечением 16 мм2.
Этот способ на практике подтвержден расчетами для электропроводников сварочных аппаратов.
Оптимальный вариант - просчитать нужную величину несколькими способами, сравнить с табличными данными и выбрать показатель "с запасом", большее значение из имеющихся сечений готовых кабельных изделий.
