Кабель для датчика температуры

При нагревании или охлаждении происходит изменение некоторого физического параметра состояния термодатчика, значение которого преобразуется в электрическую величину (ток, напряжение, сопротивление, частота) и сопоставляется с текущим значением температуры.

Существует много разновидностей датчиков температуры, работа которых основана на различных физических эффектах. К наиболее распространённым типам термодатчиков относятся:

1. термопары, использующие эффект Зеебека — появление ЭДС в спайке двух металлов под воздействием температуры;
2. термосопротивления — резистивные элементы с ярко выраженной зависимостью электрического сопротивления от температуры;
3. полупроводниковые датчики, использующие термозависимые свойства p – n переходов;
4. пирометры — бесконтактные датчики, реагирующие на инфракрасное излучение.

Сенсорный элемент датчика может быть интегрирован в схему преобразователя сигнала, который передаётся в аналоговом или цифровом формате. В зависимости от этого датчики подразделяются на аналоговые и цифровые.

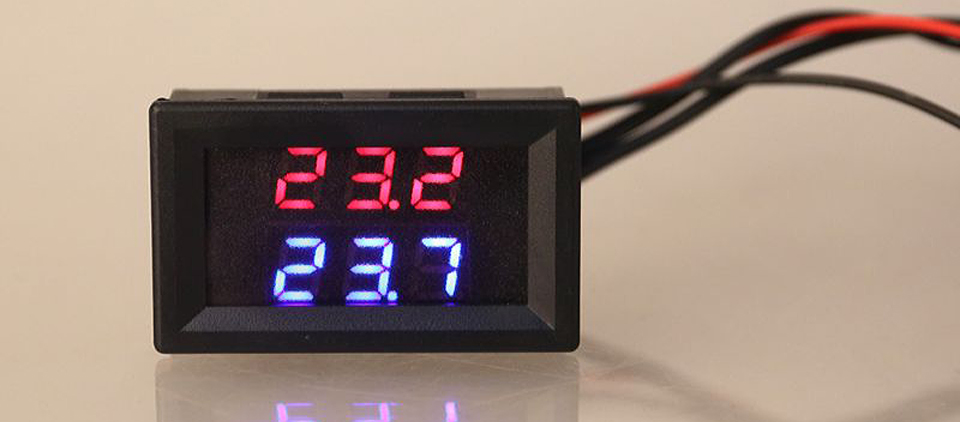

Используются термодатчики в приборах для измерения температуры, а также в различных устройствах термоконтроля — термостатах, терморегуляторах, системах автоматического регулирования и управления технологическими процессами.

Выбор кабеля для датчика температуры производится с учётом условий его работы и технических особенностей самого датчика. Сигнальные цепи термодатчиков являются слаботочными, уровень полезного сигнала в которых может быть сопоставим с величиной внешних электромагнитных помех. Уровень наведённых помех наиболее критичен для линий передачи аналоговых сигналов. Дискретная информация в меньшей степени подвержена искажению при воздействии помех.

Общие условия, которые должны быть обеспечены при выборе проводов и кабелей для подключения датчиков температуры заключаются в следующем:

• достаточная степень помехозащищённости, которая обеспечивается применением экранированных кабелей и/или их прокладкой вдали от источников электромагнитного излучения;
• термостойкость изоляции при работе в области высоких температур (как пример — кабель датчика температуры выхлопных газов автомобиля), подключение термодатчиков пожарной сигнализации должно выполняться с применением огнестойких проводов и кабелей;
• соблюдение других требований, связанных с условиями прокладки конкретной кабельной линии — защита от механических повреждений, воздействия ультрафиолета и т.п.

Обзор марок кабеля для датчиков температуры

МКШ - монтажный кабель с медными многопроволочными жилами. Материал изоляции жил и наружной оболочки — поливинилхлоридный пластикат. Количество токопроводящих жил от 2 до 14 сечением 0,35; 0,5 или 0,75мм². Вариант исполнения МКЭШ имеет экранирующий слой в виде оплётки из медного провода.

Кабель предназначен для монтажа систем сигнализации, видеонаблюдения, измерительных приборов и подключения различных датчиков.

КВВГЭ - контрольный кабель с жильной изоляцией и наружной оболочкой из ПВХ. Жилы медные однопроволочные, их количество может быть от 4 до 61. Сечение от 0,75 до 16 мм² . Изоляция жил имеет цветовую маркировку, иногда жилы маркируются цифрами. Защитный экран намотан лентой из медной или алюминиевой фольги. Намотка производится с перекрытием, обеспечивающим сплошное экранирование при любых допустимых перегибах кабеля.

Назначение кабеля — неподвижное присоединение различных электрических приборов и аппаратов, в том числе датчиков.

КИПВЭВ - интерфейсный экранированный кабель, содержащий от 1 до 10 пар многопроволочных лужёных медных жил. Каждая жила состоит из семи проволочек диаметром 0,26 мм. Общий диаметр жилы — 0,78 мм. Изоляция выполнена из сплошного вспененного полиэтилена. Экран составлен из двух слоёв — обмотка алюмополимерной лентой с дренажным проводником и медная оплётка.

Кабель используется для обеспечения информационного обмена между различными устройствами по интерфейсу RS – 485, включая датчики, работающие в данном стандарте.

FTP - Foiled Twisted Pair — покрытая фольгой витая пара. Изоляция изготовлена из полиэтилена повышенной плотности (HDPE), жилы медные однопроволочные, диаметром 0,51 мм. Количество пар в зависимости от варианта исполнения — 2 или 4. Материал защитного экрана — лента из алюминиевой фольги размером 0,025 мм х 20 мм.

Кабель предназначен для передачи высокочастотного сигнала в интерфейсном обмене локальных компьютерных сетей. В зависимости от допустимой частоты сигнала, кабель делится на несколько категорий.

KJAAM -кабель для передачи аналоговой и цифровой информации в слаботочных сетях систем автоматизации. Содержит пронумерованные витые пары, каждая из которых защищена индивидуальным экраном из алюминиево – пластмассовой ленты. Кроме этого имеется общий двойной защитный экран из того же материала, снабжённый заземляющим проводником 0,5 мм². Таким образом, каждая витая пара защищена не только от внешних помех, но также исключено влияние одной пары на другую.

Токопроводящая жила медная многопроволочная, лужёная. Изоляция каждой пары жил имеет цветовую маркировку красного и синего цвета. Количество витых пар в кабеле — от 2 до 24.

KLMA - Кабель для передачи сигналов в аналоговом и цифровом формате. Состоит из двух или четырёх скрученных попарно медных изолированных жил. Жилы лужёные однопроволочные.
Диаметр жилы составляет 0,8 мм. Защитный экран из алюмопластмассовой ленты.

Сечение и длина провода для датчика температуры

Датчики температуры, применяемые в системах измерения и автоматики, различаются принципом действия и техническими характеристиками, которые и определяют требования к параметрам проводов и кабелей для их подключения. Универсального правила выбора проводников, которое подходило бы для всех типов датчиков температуры не существует.

Выбор кабеля производится с учётом требований, изложенных в технической документации конкретного датчика.

Обычно в руководствах по эксплуатации датчиков указывается предельное значение сопротивление подключаемого кабеля в омах. Исходя из этого условия, а также с учётом требуемой длины связи, выбирается сечение жилы кабеля. С увеличением сечения уменьшается удельное сопротивление кабеля и увеличивается его длина, в рамках которой общее сопротивление не превышает допустимой величины.
