Кабель для ЧПУ станков

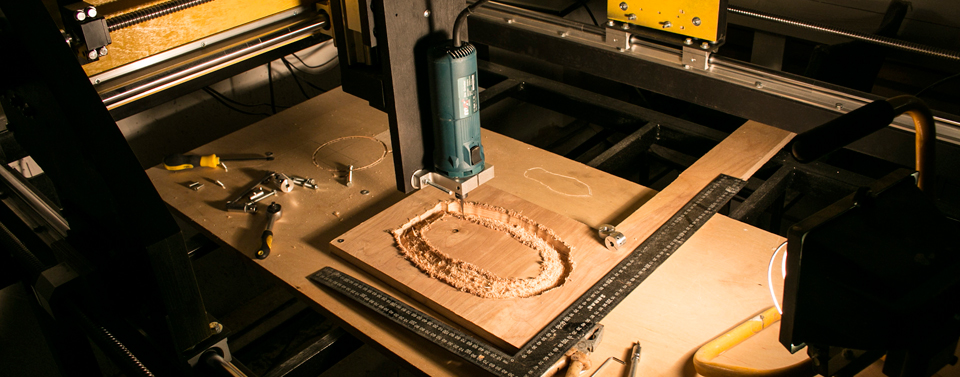

Станки с числовых программным управлением (ЧПУ) являются основой автоматизации многих технологических процессов. По своей сути это программно – аппаратные системы, которые выполняют различные технологические операции в соответствии с определённой программой без непосредственного участия оператора.
Особенности подбора кабеля для станков ЧПУ
К мерам по предотвращению вредного влияния высокочастотных электромагнитных помех на работу оборудования станков с ЧПУ относится выбор специальных кабелей, обеспечивающих защиту слаботочного оборудования от помех. Кабели этого типа имеют следующие конструктивные особенности или их комбинацию:
- попарное свивание проводников — «витая пара»;
- защитное экранирование с помощью токопроводящей оболочки, соединяемой с корпусом оборудования.
В состав оборудования станков с числовым программным управлением входят высокочувствительные датчики различного типа (положения, скорости и т.п.), а также цифровые контроллеры и драйверы шаговых двигателей, сервомоторы и серводрайверы. На работу этих слаботочных систем могут оказывать влияние электрические шумовые помехи, создаваемые электродвигателями и приводами. В результате их воздействия могут происходить ложные срабатывания датчиков и незапрограммированные действия шаговых двигателей, приводящих к производственному браку.
Неэкранированные провода, по которым передаются электрические сигналы высокой частоты, могут играть роль антенн, излучающих электромагнитные волны. Этот эффект усиливается с увеличением длины незащищённых кабельных связей.
Вращение шпинделя станка осуществляется посредством частотно регулируемого привода (ЧРП), который является источником электромагнитных помех. Кроме этого, шумовые электромагнитные сигналы могут генерироваться сторонними устройствами, расположенными недалеко от станочного оборудования.
Помимо помехоустойчивости существует ещё один аспект, влияющий на выбор кабелей для станков с ЧПУ. Это наличие так называемых буксируемых кабельных связей, то есть перемещающихся вместе с движущимися элементами станка. Для таких цепей выбираются кабели с жилами повышенной гибкости, которые монтируются в гибких кабельных каналах.
Обзор марок кабеля для ЧПУ станков
TRVVP. Экранированный гибкий соединительный кабель с медными жилами повышенной гибкости. Материал жильной изоляции и внешней оболочки — винил. Форма сечения круглая. Номинальное рабочее напряжение — 300/500 В. Рабочий диапазон температур — от -15°С до +70°С.Область применения TRVVP: подключение датчиков различного типа, шпинделей, сервоприводов и шаговых двигателей станков с числовым программным управлением.
Кабель TRVVP выпускается в 3-х жильном и 4-х жильном вариантах исполнения с жилами сечением от 0,3 мм2 до 4 мм2.
ÖLFLEX® SERVO FD 781 CY. Экранированный кабель для подключения серводвигателей, в том числе станков с ЧПУ. Кабель рассчитан на работу при средних нагрузках в буксируемых цепях. Токопроводящие жилы соответствуют 6 классу гибкости. Материал жильной изоляции — полипропилен чёрного цвета с цифровой маркировкой. Жилы скручены с малым шагом и обмотаны лентой флис.
Наружная оболочка из маслостойкого ПВХ - пластиката не распространяющего горение, стойкая к адгезии, оранжевого цвета. Экранирующая оплётка сплетена из медных лужёных проволок.
Номинальное напряжение 600/1000 В. Кабель ÖLFLEX® SERVO FD 781 CY выпускается в 4-х жильном исполнении, сечение жил находится в диапазоне от 1,5 до 50 мм2.
ÖLFLEX® SERVO FD 7TCE. Гибкий провод малой ёмкости, предназначенный для питания серводвигателей промышленных роботов, манипуляторов и станков с ЧПУ. Медные многопроволочные жилы покрыты изоляцией из композиционного материала ERP. Наружная оболочка из термопластичного эластомера, стойкого к воздействию минеральных масел и ультрафиолетовому излучению.
Flex JZ-OZ. Контрольный кабель, применяемый в системах управления станочного оборудования, в том числе с ЧПУ. Применяется как для фиксированного, так и для подвижного монтажа без нагрузок на растяжение. При открытой прокладке требуется дополнительная защита от УФ излучения. Медные жилы, покрытые ПВХ – изоляцией свиты концентрически. Внешняя оболочка из ПВХ серого цвета.
Температурный диапазон эксплуатации кабеля типового исполнения составляет:
- при подвижной прокладке — от -5°С до +70°С;
- при стационарном монтаже — от -40°С до +80°С.

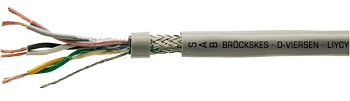

Возможен заказ модификации Arctic, расширяющей нижнюю границу температуры эксплуатации до -60°С. В таких условиях кабель может работать только стационарно. Также для подключения ЧПУ станков могут использоваться LIYCY, H05V-K
