Виды эмальпроводов и их назначение

В виду того, что катушки применяют практически во всех электрических машинах, то эмалированные провода для их обмоток получили широкое распространение и востребованы во всех сферах промышленности. Их применяют при производстве машин и механизмов для авиационной, судостроительной, железнодорожной и автомобильной промышленности.

Производство генераторов и трансформаторов любого типа не обходится без катушек, а, следовательно, и без обмоточных проводов. Обмоточные кабели имеют различный тип изоляции (волокнистую, эмалированную и комбинированную), но наиболее популярны, благодаря своим техническим характеристикам, эмальпровода.

Эмальпровода отличаются своей высокой прочностью, гибкостью, и, несмотря на это, имеют небольшое поперечное сечение. Такие изделия хорошо проводят электрический ток и имеют отличные показатели по теплопроводности, могут работать в широком диапазоне температур, стойки к воздействию агрессивных и химически активных веществ и стабильно работают на протяжении всего срока эксплуатации в нормальных условиях.

Эмалированные провода отличаются друг от друга материалом жилы, материалом изоляции и формой поперечного сечения изделия.

По материалу жилы такие провода могут быть алюминиевыми или медными. Наибольшее распространение получили медные изделия ввиду своих улучшенных электрических характеристик и пониженной коррозии. Алюминиевые дешевле, поэтому также применяются в некоторых отраслях промышленности.

По материалу изоляции отличают изделия:

• из высокопрочной эмали (винифлекса) (маркировка «ЭВ»);
• из лакостокой эмали (маркировка «ЭЛ»);
• из теплостойкой полиэфирной эмали (маркировка «ЭТ»);
• из полиуретановой эмали (маркировка «ЭВТЛ»);
• из полиамиднорезольной эмали (маркировка «ЭЛР»).
• Некоторые эмальпровода могут иметь несколько слоев изоляции.

По форме поперечного сечения провода могут быть круглыми и прямоугольными. Круглые изделия используются чаще, чем прямоугольные из-за удобства изготовления обмоток.

Медные провода, покрытые полиуретановой эмалью используют для производства радиотехнического оборудования и изделий. Полиэфирный тип эмалевой изоляции применяется для производства обмоток электрических машин: двигателей, генераторов, трансформаторов. А полиамидные лаки и улучшенные полиэфирные изоляционные эмали используют для приборов, машин и оборудования, работающих в условиях высоких температурных нагрузок.

Эмальпровода – обзор популярных марок

Все эмалированные провода изготавливаются по ГОСТ 26615-85. Наиболее популярными марками эмальпроводов являются ПЭТ, ПЭТВ (ПЭТВ-2), ПЭВ, ПЭЛШО, ПСДКТ. Рассмотрим их подробнее.

ПЭТ – медные провода, покрытые полиамидным лаком. Являются теплостокими. Применяются в электрических машинах, приборах и оборудовании.

ПЭТВ (ПЭТВ-2) – провода с жилой из меди, покрытой изолирующим слоем из материала на основе полиэфиров. Используется в двигателях, генераторах и другом электрическом оборудовании для обмоток.

ПЭВ – медный провод круглого сечения, изолированный специальным поливинилформальэтилалиевым составом (лак ВЛ-931). Используется для обмоток электрических машин и аппаратов.

ПЭЛШО - проводник с медной жилой с изоляцией комбинированного типа: лакостойкая эмаль, покрытая слоем из натуральных шелковых нитей. Применяется для обмоток, работающих в условиях высокого напряжения или контурах радиоприемников различного типа.

ПСДКТ – медное изделие, в изоляции из стекловолокна. Применяется для обмоток трансформаторов, гидрогенераторов и других электрических машин, работающих в условиях длительных перегрузок.

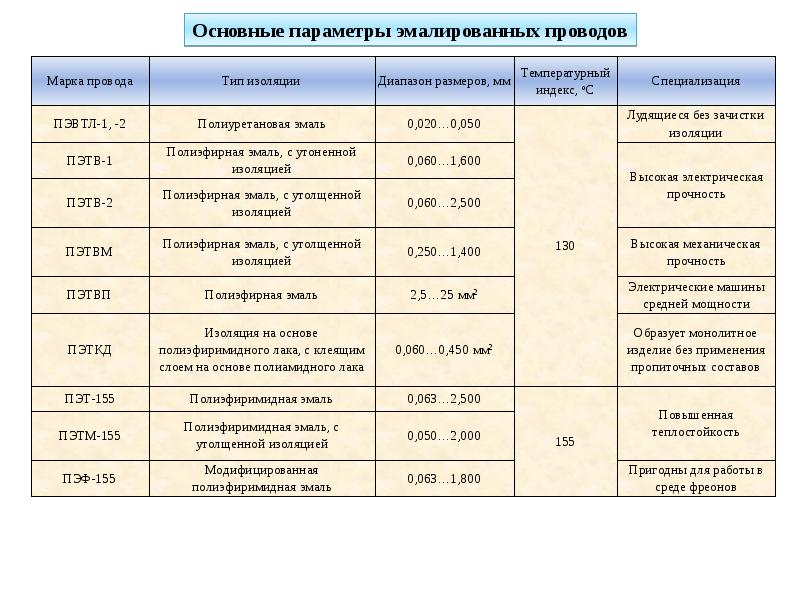

Таблица 1. Сравнение эмалированных проводов по основным параметрам

Сечение, диаметр и вес эмальпроводов

Для подбора определенной марки кабеля к оборудованию необходимо знать диаметр или площадь поперечного сечения эмальпровода. В некоторых случаях может потребоваться вес изделия (для облегченного оборудования, у которого строго нормируется вес обмоток). Все эти данные для некоторых изделий можно посмотреть в таблице №2 или запросить у производителя, при этом важно понимать, что сечение провода подбирается исходя из электрических характеристик машины: эксплуатационного напряжения и силы тока.

Таблица 2. Диаметр, сечение и вес обмоточных проводов

Производители эмальпроводов

Эмалированные провода широко производятся зарубежными и отечественными заводами. Но лучше всего выбирать марки обмоточных кабелей отечественного производства ввиду их взаимозаменяемости и производства по государственному стандарту.

Эмальпровода производят на следующих заводах:

• АО «Псковский кабельный завод»;
• Рыбинский завод «ООО Рыбинсккабель»;
• ООО «Эмальпровод» в городе Качканар;
• ОАО «Завод Микропровод»;
• ООО «Томский кабельный завод»
