Экранированный кабель

При монтаже кабелей различного назначения часто возникает проблема воздействия электромагнитного поля одного на другой. Наиболее заметно это при монтаже проводов связи или интернет подключения. Для того, чтобы избежать подобных проблем, прокладываются экранированные кабели.

Конструктивные особенности и преимущества экранированных кабелей

В зависимости от назначения экранированных кабелей (сигнальные, силовые, контрольные и т.д.), их конструкция может отличаться. В кабелях, используемых для передачи данных экранируется каждая пара жил по отдельности. А вот силовые кабели экранируются иным способом – фольга располагается под общей изоляцией. Также можно отметить изделия с комбинированным фольгированием, где присутствуют оба варианта.

Типы экранирования можно разделить на 5 основных типов:

общее, с использованием лавсана, фольгированного медью или алюминием;
общее, выполненное оплёткой из медных (лужёных) проволок;
общее, выполненное комбинацией фольгированного экрана с оплёткой;
экранирование каждой пары индивидуально медной (лужёной) оплёткой;
индивидуальный экран пар фольгой + общая медная или лужёная оплётка.

Преимущества экранированных кабелей в том, что их использование исключает появление эфирных шумов, равно как и наведение электромагнитных полей, которое может помешать работе различной электроники и иного оборудования.

Экранированный кабель – обзор марок

Такие кабели имеют более высокую стоимость, в сравнении с обычными, а значит использовать их повсеместно будет нерентабельно. Однако в определённых случаях они могут быть незаменимы. Для каждого отдельного варианта использования потребуется выбрать определённую марку кабеля, о характеристиках которого можно узнать из его маркировки.

Экранированная витая пара

Для прокладки компьютерных сетей, как локальных, так и периферийных, используют кабели, называемые витой парой. Чаще всего, при организации домашних сетей применяется такой кабель, как экранированная витая пара 5е. Это изделие с маркировкой UTP вполне работоспособно в сетях до 100 Мбит/с. А вот для крупных офисов с более интенсивным трафиком, подобные кабели уже не подойдут.

Если трассы ведутся одиночным кабелем, чаще используют UTP вовсе без экрана. Но это лишь при условии отсутствия на пути трассы электрощитов и других источников электромагнитного излучения. В случае же их наличия применяют такие кабели, как экранированная витая пара. По экранированию кабели можно разделить так:

UTP – полное отсутствие экрана;
STP – фольга вокруг пар;
F/UTP (FTP) – общий фольгированный экран;
S/UTP – внешняя оплётка;
F/FTP – фольга, экран пар и общий;

Есть и иные марки, но они практически не используются для бытовых нужд. А наиболее распространённым из перечисленных является экранированный кабель FTP.

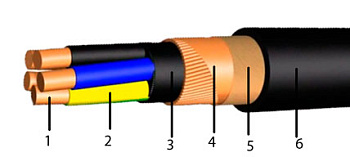

Экранированный силовой кабель ВВГЭ

ВВГЭ - это медный кабель с монолитными жилами. Изоляция из поливинилхлорида. Экран может быть медным или алюминиевым. Предназначен для силовых сетей, напряжением до 1000 В. Диапазон рабочих температур от -50 до +50°С. Здесь экран позволяет заземлить кабель. При этом, используя специальные муфты для соединения отрезков этого кабеля, можно избежать разности потенциалов на оболочке.

Экранированный греющий кабель ПННФЭВ

Жилы греющего экранированного кабеля ПННФЭВ изготовлены из нихрома. Подходит для водопровода, коллекторов, где вода может замёрзнуть. Также используется для прогрева бетона при монолитном строительстве.

Экран выполнен из медной проволоки, изоляция из фторопласта. Диапазон рабочих температур – от -60 до +50°С. Максимально допустимый нагрев - +100°С. Изготавливается в соответствии с ТУ16.К71-013-88.

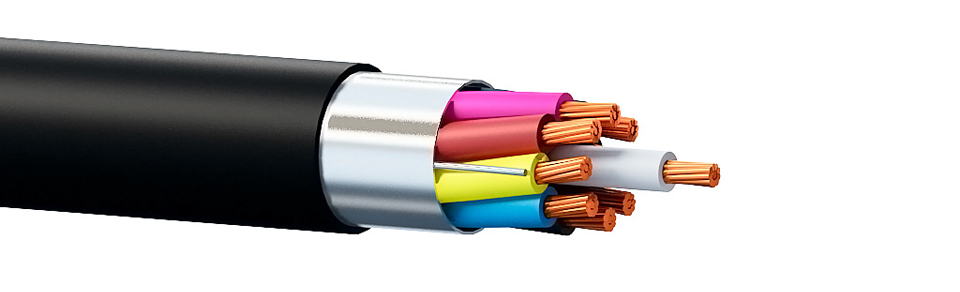

Экранированный многожильный кабель КГВЭВнг

КГВЭВнг – это гибкий многожильный экранированный кабель с изоляцией из ПВХ. Экран состоит из медных проволок малого диаметра, собранных в оплётку, плотность которой не должна занимать менее 70% площади. Кабель не распространяет горение, что позволяет монтировать его жгутами по несколько проводов.

Рабочая температура гибкого экранированного кабеля КГВЭВнг - -50-+50°С. Максимально допустимый нагрев не более 70°С. При прокладке на открытом воздухе требует дополнительной защиты от прямого попадания ультрафиолетового излучения.

Контрольный экранированный кабель КВВГЭнг

Несмотря на некоторую схожесть в маркировке, этот кабель значительно отличается от рассмотренного выше. КВВГЭнг является контрольным экранированным кабелем. Экран выполнен из фольги (медь либо алюминий), намотанной по спирали. Технические условия, по которым изготавливается этот кабель, у каждого завода свои. Но лучше выбрать тот, который изготовлен в соответствии с ГОСТ 26411-85 и ГОСТ 1508-78.

Экранированный кабель пожарной сигнализации КПСЭнг(А)-FRLS

Жилы кабеля КПСЭнг(А)-FRLS медные, монолитные, изоляция резиновая кремнийорганическая. Ленточный экран изготовлен из алюмолавсана, в качестве контактного проводника используется лужёная медная жила.

Кабель не поддерживает горение, дымовыделение понижено. Серийные изделия состоят из одной или двух пар, хотя на заказ возможно изготовление и большего их количества (до 40). Используется для коммутации пожарных извещателей, сигнализации. Соответствуют ГОСТ Р 53315-2009 п.5.3 ПРГП 1 и п.5.8 ПО 1.

Экранированные кабели связи КСПЭВ

Экран алюмопластмассовый ленточный. Дренаж медный, лужёный. Изоляция полиэтиленовая, оболочка из ПВХ пластификата. Кабель КСПЭВ используется для коммутации сигнализаций, а также в монтаже магистралей связи.

Экранированный коаксиальный кабель ККСЭВ

ККЭСВ является комбинированным, и включает в себя коаксиальный кабель и силовые провода. Такие изделия зачастую используются для подключения видео и аудиосистем. При коммутации сценического звукового оборудования ККЭСВ используется в качестве микрофонного экранированного кабеля. Рабочий диапазон температур от -40 до +70°С. Изготавливается в соответствии с нормами ТУ16.К62-004-2004.

Особенности прокладки экранированных кабелей

Основным правилом прокладки экранированного кабеля является его низкоомное заземление. От правильности организации заземления экрана зависит качество подавления шумов и электромагнитного наведения. В основном прокладка подобных электротехнических изделий производится по лоткам либо коробам. Монтаж под землёй возможен, но при этом необходимо соблюдать все нормы и правила защиты изделия, как находящегося под грунтом, так и в местах его вывода на поверхность.

Контрольные, силовые и управляющие экранированные кабеля должны заземляться в одной точке. Это убережёт от возникновения разности потенциалов, которое и становится причиной наведения и шумов.
