Бронекабель для прокладки в грунт
Кабельные трассы могут прокладываться и эксплуатироваться в различных условиях окружающей среды. Это могут быть специальные кабельные или иные производственные помещения, коллекторы, тоннели, лотки, они могут прокладываться по воздуху, земле или под землей. В большинстве случаев кабельному изделию необходима защита от механических воздействий и коррозийного действия окружающей среды. Для этого используют специальный бронирующий слой при производстве электрического кабеля. В данной статье будут рассмотрены виды бронированных кабелей и самые распространенные марки таких изделий.
Виды бронированных кабелей
Броня, применяемая для электрокабельных изделий, изготавливается из современных материалов, благодаря которым кабель может эксплуатироваться как в нормальных, так и в сложных условиях окружающей среды. Наиболее распространенным материалом, служащим для защиты кабеля является сталь. Такая броня в маркировке кабельного изделия обозначается «Б» или «К». Стальная защита может быть конструктивно выполнена в виде:
- одной или двух оцинкованных лент (например, кабели АВБШв, ВБШв): такая броня хорошо выдерживает кратковременные механические воздействия, а также стойка к коррозии;
- круглых стальных оцинкованных проволок (например, кабели АСКл, ЦАСКл): проволока выдерживает значительные растягивающие нагрузки и защищает кабель не только от механических повреждений, но и от разрывов;
- гофрированной ленты из стального сплава;
- стальной спирали (например, кабель КГЭБУШ: такой тип брони увеличивает гибкость изделия и одновременно с этим отлично защищает от коррозии, механических повреждений и разрывов.
Бронекабель для прокладки в грунт – обзор популярных марок
Существуют марки бронированного кабеля, которые получили широкое распространение, так как обладают всеми необходимыми электрическими и механическими характеристиками и хорошо зарекомендовали себя при эксплуатации в сложных условиях окружающей среды. К таким кабельным изделиям можно отнести марки ВБбШв, АВБбШв, ПВКШп, ПВКШпг, АПвШкП, СБГ, АСБГ. Рассмотрим их подробнее.

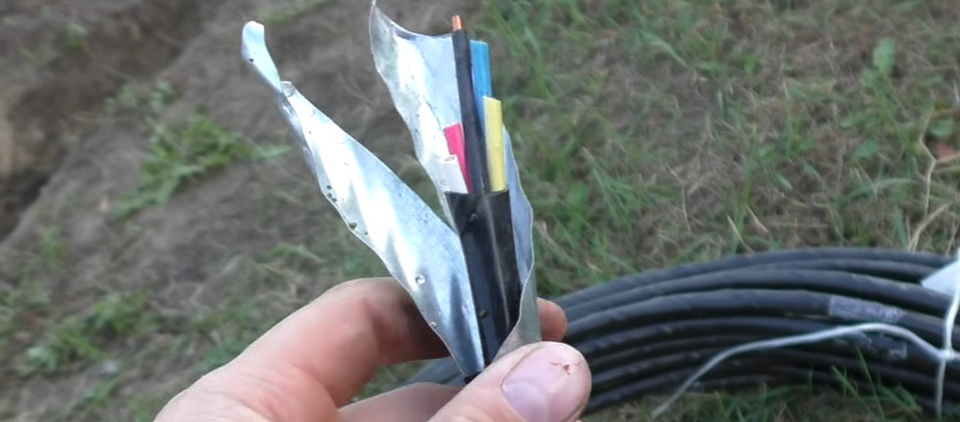

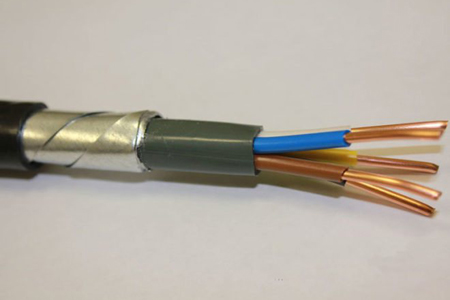

ВБбШв – кабель с медными жилами (форма жил: сектор или круг) с изолирующим слоем из поливинилхлоридного материала, броней из двух стальных лент, перекрывающих друг друга и внешней оболочкой из ПВХ. Наиболее часто применяется при организации электрических силовых цепей с прокладкой в грунте, а также в кабельных сооружениях (лотках, коллекторах, тоннелях). Такое изделие целесообразно применять там, где нет растягивающих воздействий. В быту широко используется для подключения ввода в частные дома при прокладке в земле по садовому участку. Имеет значительно большую стоимость по сравнению с небронированными аналогами, поэтому чтобы снизить стоимость прокладки сети иногда применяют алюминиевый аналог данного кабельного изделия – марку АВБбШв.
АВБбШв – кабель с алюминиевыми жилами, аналогичный по конструкции с кабелем марки ВБбШв.
ПвКШп – медный кабель с изоляцией из сшитого полиэтилена с броней, изготовленной из круглых стальных проволок и защищенный дополнительным шлангом из СПЭ материала. Широко применяется в сейсмически активной местности, а также при укладке в насыпях и болотистом грунте, так как проволочный бронирующий слой отлично защищает кабельное изделие от растягивающих усилий и просадок грунта. Может укладываться на разных уровнях, в том числе на вертикальных участках. Используется для передачи электрической энергии в сетях с переменным напряжением до 1000 Вольт и частотой 50 Герц. Разновидностью данного кабеля является марка ПвКШпг, имеющая в своей конструкции водоблокирущие ленты, защищающие кабельное изделие от проникновения влаги. Другая модификация с маркировкой АПвШкП – является аналогичной по конструкции, но имеет алюминиевые токопроводящие жилы.
СБГ – медный кабель, защищённый оболочкой из свинца и броней из стальных оцинкованных лент (две ленты), не имеющий других защитных покровов. Наиболее часто используется в местах, где возможно механическое повреждение кабельной трассы. Также может применятся во взрывоопасных зонах. Допускается прокладка в воздухе. Аналогичным по конструкции является кабель марки АСБГ, с отличием в материале токонесущих жил: в АСБГ жилы изготовлены из алюминиевого материала.
Особенности прокладки бронекабелей
Главной особенностью при выборе способа прокладки кабельного изделия под землей – является оценка физико-механических свойств самого грунта. Свойства грунта напрямую влияют на выбор марки кабельного изделия и способа его дополнительной защиты.
Например, в грунтах, которым свойственны просадки необходимо применять кабель с броней из стальных круглых проволок или прокладывать кабель в специальных кабельных лотках. В иных случаях можно применять кабель, защищенный другим видом брони, при этом можно укладывать кабель в траншею как с дополнительной защитой, так и без нее.
Часто кабельное изделие, укладываемое в грунте, дополнительно защищают асбестоцементными, стальными или ПВХ трубами. А при методе горизонтального направленного бурения любой кабель автоматически прокладывается в трубах.
|
