Аналоги ПВС

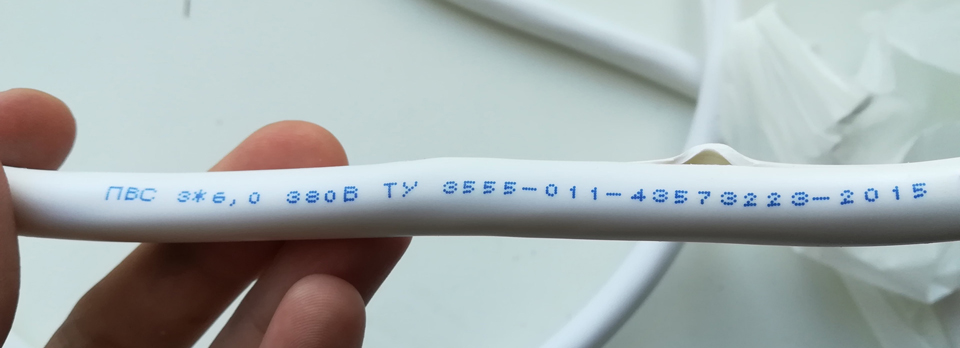

ПВС – это медный кабель, который получил широкое распространение для применения в бытовых условиях. Его используют для подключения домашнего электроинструмента и осветительных приборов, садового инструмента, а также для производства удлинителей различного назначения. Как и у любого кабеля у ПВС существуют аналоги, которые мы рассмотрим ниже.
Расшифровка:
-
П – провод;
-
В – в поливинилхлоридной изоляции;
-
С – соединительный;
Конструктивно данный кабель состоит из многопроволочных токопроводящих жил (по ГОСТ жил может быть две, три, четыре или пять) круглой формы (пятый класс гибкости) в изоляции из поливинилхлоридного пластиката. Данные жилы скручены, пространство между ними не заполнено. Скрутка жил покрыта общим изоляционным слоем из ПВХ-материала.
Провод ПВС может эксплуатироваться при температуре окружающей среды от – 25 до +40 градусов Цельсия. Срок службы при нормальных условиях эксплуатации – более 10 лет. Применяется в сетях переменного тока с напряжением 220В, 380 В и 660 В.
Существуют различные варианты исполнения данного кабельного изделия. К ним относят следующие модификации со схожими техническими характеристиками:
-
ПВСн – исполнение кабеля ПВС, не предназначенное для армирования неразборной арматурой;
-
ПВСм – морозостойкая модификация кабеля ПВС, используется в условиях низких температур (до -40 градусов Цельсия);
-
ПВС-TS –применяется для стационарного подключения различного оборудования и электрических приборов;
В данной статье будут рассмотрены и другие аналоги данного кабельного изделия, а также возможность применения их взамен кабеля ПВС.
Импортные аналоги ПВС – обзор по маркам
Импортными аналогами кабеля ПВС считают марки H05VV-F, H05VV5-F, OMY (H03VV-F).

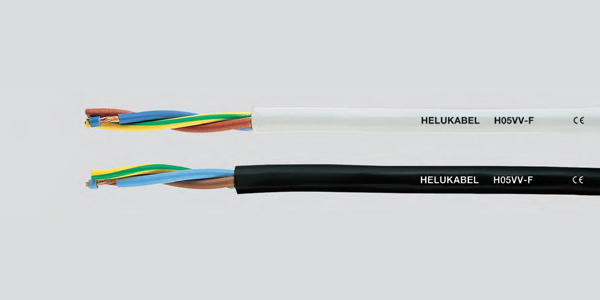

H05VV-F – медный кабель (5 класс гибкости), предназначенный для подвижного и стационарного монтажа электрического оборудования в бытовых помещениях, в том числе для подключения электроприборов в условиях повышенной влажности. Не используется на открытом воздухе, в производственных цехах и других производственных помещениях. Номинальное напряжение – 300 В. Температура эксплуатации: в подвижном подключении от -5 до +70, в стационарном от -40 до + 70 градусов Цельсия.H05VV5-F – кабельное изделие, предназначенное для подвижного соединения различного оборудования, а также в качестве кабеля управления в условиях повышенной влажности. Наибольшее распространение получило в станкостроении, подъемном оборудовании, при подключении конвейерной техники. Номинальное напряжение – 300В. Минимальная температура воздуха при эусплуатации в подвижном подключении -50С, в стационарном -400С. Максимальная температура окружающей среды +70 градусов Цельсия.
OMY (H03VV-F) – медный провод с многопроволочными жилами, применяемый для подключения легкого переносного оборудования, а также для подключения электроприборов бытового назначения и освещения. Температура эксплуатации при изгибах от -5 до +70 градусов, при неподвижном соединении от -40 до +70 градусов Цельсия. Рабочее напряжение – 300 В.
ПВС или КГ – что лучше?
КГ – гибкий кабель с жилами многопроволочной конструкции в резиновой изоляции. Данное кабельное изделие можно применять в качестве аналога кабелю ПВС, так как их технические характеристики схожи.
Отличие данных кабельных изделий заключается в материале изоляции. ПВС имеет изолирующий слой из ПВХ-пластиката, а КГ – резиновую изоляцию. При длительной эксплуатации в условиях резкого перепада температур ПВХ изоляция не долговечна: при длительном воздействии высокой или низкой температуры изолирующий слой растрескивается. Резина же может работать в условиях повышенных или пониженных температур, а также при резких перепадах без повреждения.
Определенно сказать какой кабель лучше нельзя. Все зависит от условий эксплуатации. В отапливаемом помещении без резких температурных перепадов целесообразно применять ПВС, так как он дешевле кабеля КГ. А вот в условиях резких изменений температуры окружающей среды и при длительной высокой или низкой температуре лучше использовать кабель КГ – это повысит надежность и долговечность соединения.

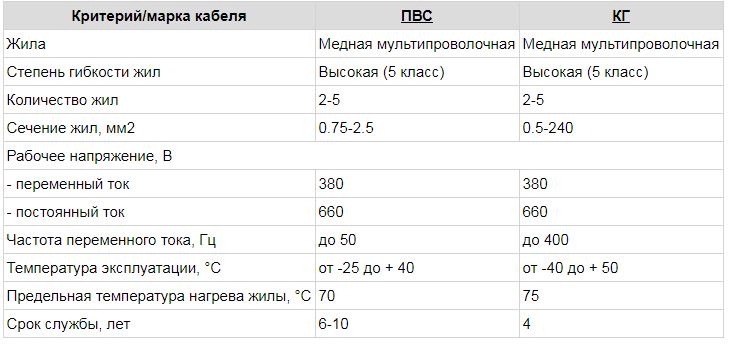

Таблица 1: Сравнение характеристик ПВС и КГ
ПВС или ВВГ: сравнение марок
ВВГ – медный кабель с жилами однопроволочной конструкции, предназначенный для стационарного подключения электрооборудования и приборов. ВВГ применяют для электропроводок различного назначения, при этом их срок службы обычно более 30 лет.
Гибкий кабель ПВС не применяют для стационарной электропроводки, так как он имеет меньший срок службы и горючую изоляцию. Кабель ВВГ прочнее к механическим воздействиям и имеет улучшенные электрические характеристики, по сравнению с кабелем ПВС. ВВГнг и ВВГнг-LS – негорючие модификации ВВГ, применяемы для стационарной прокладки в группе кабелей, с пониженным выделение вредных веществ в атмосферу при тлении.
Вместо ВВГ применять ПВС нельзя, а вот наоборот – можно. Но чаще всего это нецелесообразно, так как для использования в удлинителях ВВГ не имеет должной гибкости, хоть и обладает улучшенными характеристиками.
Таблица 2: Сравнение характеристик ПВС и ВВГ
ПВС или ШВВП: сравнение марок
ПВС или ШВВП – два кабеля похожей конструкции. Их отличие состоит в том, что ПВС имеет круглую форму и больший диапазон сечения жил, чем ШВВП. Оба кабельных изделия применяют для производства удлинителей и подвижного подключения электроприборов бытового назначения, их не используют для стационарного подключения.

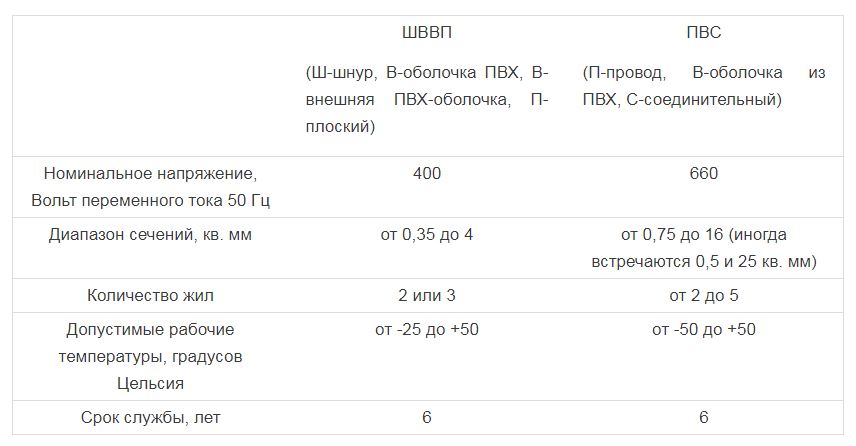

Таблица 3: Сравнение характеристик ПВС и ШВВП
ПВС или ПУГВ: сравнение марок
Провод ПУГВ – гибкий установочный кабель с медными токопроводящей жилой многопроволочной конструкции. Имеет изоляцию из поливинилхлоридного материала. Применяется для стационарного подключения осветительного оборудования и электрических силовых приборов, станков и других механизмов.
Отличие ПУГВ от ПВС заключается в том, что провод марки ПУГВ – одножильный и применяется только для стационарной прокладки, хоть и является гибким изделием. Кабель ПВС всегда многожильный – это нормируется ГОСТ. Жил может быть две, три, четыре или пять. ПВС чаще всего применяется для подвижной укладки или стационарного подключения с дополнительной защитой провода от механических повреждений.
