Типы жил кабеля
От типа жил силового кабеля зависит область его применения. Тип жил как правило указан в маркировке кабеля.
Типы жил кабеля
Выделяют следующие виды жил кабеля и проводов: основные и вспомогательные. Рассмотрим,какие основные функции выполняют кабели по типу жил.
1. Основная жила представляет собой изолированную жилу, которая осуществляет главную токопроводящую функцию кабельного изделия. Данная жила, в свою очередь, согласно ГОСТ 15845-80 делится на фазные токопроводящие и нулевые.-
Фазная токопроводящая жила служит проводником электрического тока между источником и электроприёмником.
-
Нулевая жила (N) выполняет функцию присоединения к заземлённой или незаземлённой нейтрали источника тока, а также выравнивает напряжение по фазам при неравномерной нагрузке. Обозначается голубым цветом.
2. Вспомогательная жила выполняет функцию, которая отличается от главных функций жил, к примеру контрольная жила кабеля. Вспомогательные жилы, в свою очередь, согласно ГОСТ 15845-80 делятся на 2 типа: жилы заземления и контрольные.
-
Жилы заземления (PE) выполняет функцию соединения металлических частей (не под напряжением) электротехнического оборудования с подключённым кабелем или проводом, имеющим контур защитного заземления. Обозначается жёлто-зелёным цветом.
-
Контрольная жила несёт контрольную и сигнализационную функцию; находится в составе жилы, проводящей ток.
Жилы заземления (PE) и нулевые жилы (N) бывают меньшего сечения в отличие от фазных. Согласно ГОСТ 31996-2012 типы жил имеют следующие номинальные сечения.
Типы жил |
Номинальное сечение жилы |
---|---|
ОЖ |
25 35 50 70 95 120 150 185 240 300 400 |
МЖ |
16 16 25 35 50 70 70 95 120 150 185 |

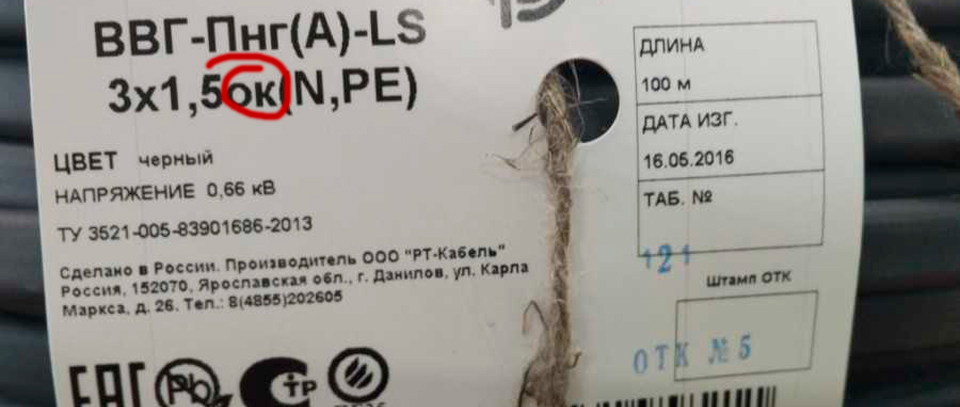

Маркировка жил силового кабеля по типу исполнения
Каждый кабель или провод проходит заводскую маркировку, которая и задаёт необходимый параметр.
Первое, что пишется на маркировке – это цифровое обозначение числа жил и сечения кабеля. Далее идут такие буквенные обозначения как ОЖ, МН, ОК, ОС или МС. Все аббревиатуры указываются согласно ГОСТ Р 53769-2010.
Предлагаем более детально пройтись по такому понятию как буквенные обозначения жил кабеля:
ОЖ |
маркировка ОЖ в кабеле обозначает моножильное или одножильное исполнение |
МН или МЖ |
маркировка МН или МЖ в кабеле говорит о многожильной функции проводника |
ОК |
под маркировкой ОК в кабеле имеется в виду круглая однопроволочная жила |
МК |
маркировка МК в кабеле будет означать многопроволочную круглую жилу |
ОС |
маркировка ОС в кабеле гласит об однопроволочной секторной жиле |
МС |
маркировка МС в кабеле предназначена для многопроволочной секторной жилы. |
Основные характеристики и преимущества жил типа ОЖ
-
главный плюс моножильного кабеля заключается в простоте и удобстве монтажа
-
легко и быстро подключается к автоматическому выключателю в отличии от многожильного
-
выбирая моножильную продукцию, вы обеспечиваете высокую скорость работы по монтажу электроосветительных приборов в бытовых условиях
-
достаточно бюджетная стоимость
-
к единственному недостатку этого вида кабеля можно отнести его чувствительность к изгибам, вследствие которых могут произойти неисправности в жилах
-
сечение задаётся согласно одной жилы
Основные характеристики/преимущества жил типа МЖ
-
главный плюс многожильной продукции – это её гибкость и пластичность
-
отлично подходят для укладывания в тесные короба со множеством поворотов
-
выдерживают вибрацию с высокой степенью устойчивости
-
подходят для использования в коммутационных коробах, а также распределительных, где задано большое количество подключений.
-
многожильные провода обладают высокой проводимостью электрического напряжения и низкий индекс нагрева
-
долговечность данной кабельно-проводной продукции, благодаря возможности подключения диэлектрической нити (вспомогательной)
-
сечение в данном случае учитывает всё числопроаолок, находящихсярядом
Сферы использования кабелей с жилами типа ОЖ
-
проведение проводки
-
подвод к разного рода электромонтажу
-
отвод электрического тока от промышленных генераторов
Сферы использования кабелей с жилами типа МЖ
-
электрическая коммуникация транспортных средств
-
для устройства краткосрочного электропитания (удлинители)
-
в моментах, требующих многократного повторения изгибов
Опираясь на вышеуказанные характеристики, можно легко выбрать нужную вам продукцию.
Наряду с буквенными аббревиатурами, по ГОСТ Р 53769-2010, на кабельно-проводном изделии пишется числовая отметка, которая определяет номинальное рабочее напряжение. Может иметь следующие значения: -0.38; -0.66; -1; -6; -10; -20; -35.
