АСБ длительно допустимый ток
27 августа 2020 11:23
// Справочная информация
Согласно ГОСТ 18410-73 кабель АСБ имеет следующую пропускную способность или длительно допустимые токовые нагрузки (представлены в таблице 1. Значения указаны в Амперах (А).
Таблица 1 АСБ длительно допустимый ток (А) при монтаже кабеля в земле и по воздуху.
Сечение жилы, мм2 | в земле | на воздухе | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
1 кВ | 6 кВ | 10 кВ | 20 кВ | 35 кВ | 1 кВ | 6 кВ | 10 кВ | 20 кВ | 35 кВ | |
3х6 | 45 |
|
|
|
|
40 |
|
|
|
|
3х10 | 60 | 59 |
|
|
|
55 | 55 |
|
|
|
3х16 | 79 | 77 | 74 |
|
|
72 | 73 | 67 |
|
|
3х25 | 102 | 100 | 91 | 100 |
|
95 | 95 | 87 | 95 |
|
3х35 | 126 | 121 | 110 | 115 |
|
118 | 117 | 106 | 110 |
|
3х50 | 153 | 149 | 134 | 140 |
|
146 | 146 | 132 | 135 |
|
3х70 | 184 | 180 | 162 | 170 |
|
180 | 178 | 161 | 170 |
|
3х95 | 219 | 213 | 192 | 205 |
|
218 | 214 | 194 | 205 |
|
3х120 | 248 | 243 | 218 | 235 | 225 | 261 | 248 | 234 | 240 | 235 |
3х150 | 281 | 275 | 246 | 265 | 250 | 300 | 285 | 264 | 270 | 265 |
3х185 | 314 | 307 | 275 | 300 |
|
342 | 333 | 298 | 315 |
|
3х240 | 359 | 351 | 314 |
|
|
402 | 389 | 347 |
|
|
Примечания:
- Для кабелей с 4-мя жилами с нулевой жилой меньшего сечения, (например, АСБ 3х120+1х70) ток соответствует указанным в таблице. Для определения тока кабеля АСБ с 4-мя жилами одинакового сечения (например, АСБ 4х120) необходимо умножить табличные значения на коэффициент 0,93.
-
Токи при прокладке АСБ в землю до 0,7 м глубиной указан для почв с удельным тепловым сопротивлением 1,2 °С·м/Вт.
Длительно допустимый ток АСБ указан для переменного тока. -
Значения тока в таблице 1 указаны для температуры воздуха +25 С и земли +15 С. При прокладке кабеля АСБ при других температурах необходимо учитывать поправочные коэффициенты (см. таблицу 2)

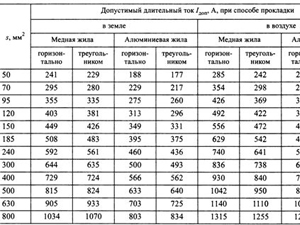

Таблица 2
