Маркировка электрических проводов и кабелей

17 июня 2019 0:00

// Справочная информация

Разновидность кабельной продукции предполагает четкую систематизацию, упрощающую его использование и применение. Это может быть маркировка кабельных окончаний, наносимая в процессе прокладки и монтажа или цифровой маркер, применяющийся в крупных трассах и коммуникациях.

Здесь речь пойдет о наиболее широкой в использовании, заводской маркировке, единую систему используемую в процессе производства. Она призвана информировать не только профессиональных монтажников, но пригодится и рядовым пользователям в быту, будь то подключение розеток и светильников или же замене кабельных линий, помогая с идентификацией продукции на месте.

В этой статье будет рассмотрен кабель русского производства и общие вводные параметры.

Расшифровка кабеля

Главными маркировками при расшифровке кабельной продукции являются

буквенная
цветовая

Они позволяют понять: вид и область применения, используемые материалы жилы и изоляции, вид возможной защиты, сечение, его подключение и многое другое.

Расшифровка буквенных маркировок

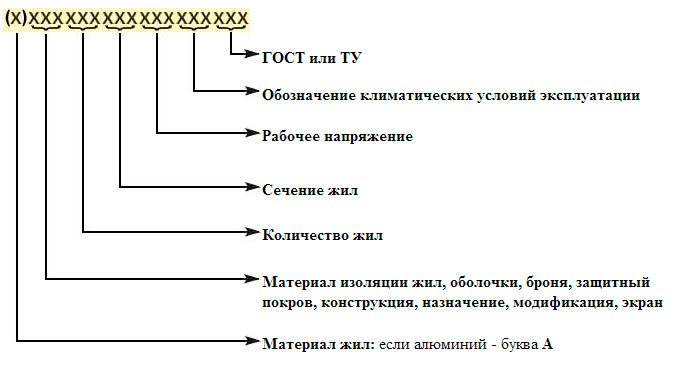

Буквенный маркер имеет такую структуру

Схема расшифровки буквенной маркировки проводов и кабелей

1-я позиция	Материал жилы	"А" - алюминий если буквы нет, жилы медные
2-я позиция	Из чего сделана изоляция	"В" - ПВХ (поливинилхлорид) "П" - полиэтилен "Пв" - сшитый полиэтилен "Пс" - самозатухающий полиэтилен "Р" - резина "НР" - негорючая резина "Г" - отсутствие защитного слоя (голый) "Ф" - фторопласт "Ц" - пленочная изоляция (для монтажных проводов) "К" - кабель контрольный (назначение) "КГ" - кабель гибкий
3-я позиция	Тип защитной оболочки (если есть)	"А" - алюминиевая "С" - свинцовая "П" - полиэтиленовый шланг "Пу" - полиэтиленовый шланг усиленный "В" - ПВХ шланг "Р" - резина
4-я позиция	Вид брони (если есть)	"БС" - броня свинцовая "БбГ" - стальная профилированная лента "Бб" - две стальные ленты "Бл" - броня из 2-х стальных лент с подушкой (под ней) из пластмассовых лент "Бн" - стальные ленты, поверх которых намотана негорючая защитная оболочка "К" - стальные проволоки, покрытые защитной стальной лентой "Д" - стальная оплетка из двух проводов "П" - стальная плоская проволока
5-я позиция	Вид наружного покрова, конструкция кабеля	"Г" - защита от коррозии (гидроизоляция), если "Г" отсутствует - есть защита от механических нагрузок "Э" - экранированный (обычно алюминиевая фольга) "О" - провода в изоляции, соединенные обмоткой "В" - если буква последняя - бумажная изоляция, если после нее есть другие - ПВХ "Шв" - защита в виде винилового шланга "Шп" - защита в виде полиэтиленового шланга "Шпс" - полиэтилен самозатухающий "нг" - негорючий состав

Примеры

Название/Картинка

Расшифровка

Описание

КГН

Кабель КГН

"К" - кабель

"Г" - гибкий

"Н" - в резиновой маслостойкой оболочке, не распространяющей горение

Кабель Гибкий Негорючий используется в основном в судостроении, для этого он и был разработан. Благодаря своим свойствам этот кабель способен выдерживать воздействия агрессивной окружающей среды. Возможно его применение в любых других сферах, там где надежность обычного гибкого кабеля может быть недостаточной: например, для производства мостовых кранов и грузозахватных механизмов, механизмов подъема, талей и тельферов.

АВВГнг

Кабель АВВГнг

"А" - Алюминиевая токопроводящая жила

"В" - Изоляция жил из поливинилхлоридного пластиката

"В" - Оболочка из поливинилхлоридного пластиката

"Г" - Отсутствие защитных покровов

"нг" - Оболочка из поливинилхлоридного пластиката пониженной горючестиа

Кабель АВВГнг 1х35 - кабель с проводящими жилами из алюминия (от 1 до 5) сечением от 2,5 до 240 кв.мм,(ож, мн). Кабель рассчитан на неподвижные установки на напряжение переменного тока до 0,66кВ частотой 50Гц или на напряжение постоянного тока около 1,6 кВ (в 2,4 раза больше переменного).

Цветовая маркировка кабеля

Определившись с видом и типом кабеля, переходим к его подключению. Здесь нам необходимо представлять цветовые решения. Такая систематизация кабельных жил помогает упростить взаимодействие с проводниками (нейтраль/ноль, фаза, заземление/«земля») и дальнейшую эксплуатацию.

Таблица цветов кабеля

Проводник	Цвет	Код цвета по ГОСТ 28763
Электрическая цепь переменного тока
Фазный проводник (ФП) однофазной/1 трехфазной цепи		BN
ФП 2 трехфазной цепи		BK
ФП 3 трехфазной цепи		GY
Заземленный ФП однофазной/трехфазной цепи		BU
Нейтральный проводник		BU
Электрическая цепь постоянного тока
Положительный полюсный проводник (ПП)		BN
Отрицательный ПП		GY
Заземленный положительный ПП		BU
Заземленный отрицательный ПП
Средний проводник
Защитные проводники
Защитный проводник		GNYE
PEL-проводник
PEM-проводник
PEN-проводник		BU
Защитный проводник уравнивания потенциалов		GNYE
