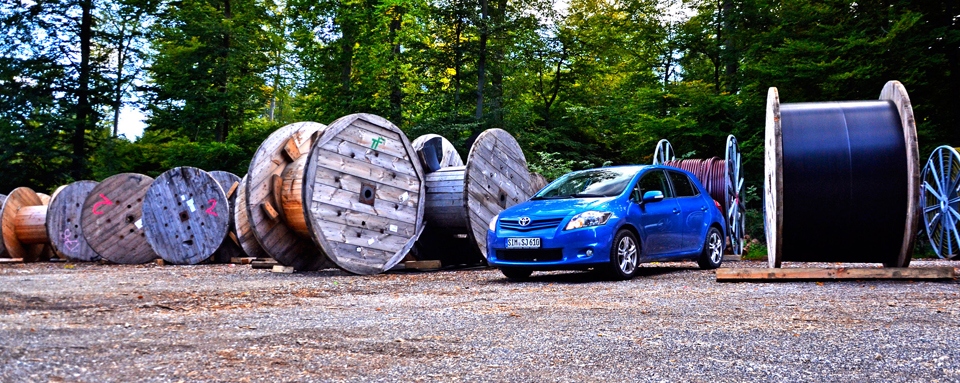

Кабель на барабане
Кабельные барабаны являются основной тарой при поставках в промышленных масштабах, они упрощают намотку провода на заводе и позволяют механизировать работы при прокладке силовых или связных линий. Упаковка защищает продукцию от механических повреждений при транспортировке и хранении.
Кабель на барабане – нормы намотки и габариты барабанов
При обороте кабельной продукции важно знать длину кабеля на барабане или остаток после его частичного использования, а габариты упаковки влияют на выбор транспорта для перевозки и оптимальную загрузку. Чтобы упростить решение этих вопросов, тару изготавливают по единому стандарту.
ГОСТ 5151-79 утверждает ТУ (технические условия) выпуска деревянных барабанов для электрических кабелей и проводов. Документом жёстко определены размеры и габариты изделий, а также их составных частей.
С учётом размера барабану присваивают номер от 5 до 30, точные характеристики указаны в таблице №1, ГОСТ 5151-79.
Нормы и правила намотки определены ГОСТ 18690—2012.
Обязательные условия намотки и упаковки:
- наматывание проводят, исключая ослабления и перепутывание витков;
- расстояние между верхним слоем провода и краем щеки оставляют не менее 50 мм для барабанов, начиная от 10 номера
- в изделиях до 8-го номера допуск снижаю до 25 мм;
- на одной катушке разрешена намотка не более трёх строительных длин*, а концы каждой строительной длины выводят на наружную часть обмотки для проведения испытаний;
- верхние концы кабеля закрепляют так, чтобы исключить ослабление или разматывание витков;
- концы проводов в резиновой, полиэтиленовой и поливинилхлоридной изоляции защищают, полностью исключая соприкосновение с влагой;
- концы продукции в металлической оболочке запаивают;
- барабаны 5, 6 и 8 номера разрешено обёртывать упаковочным материалом, а с номерами от 10 выше обязательно обшивают сплошным рядом досок или оборачивают матами.
ИНТЕРЕСНО
Под строительной длиной понимается минимальная длина отрезка конкретного кабеля, указанная в ГОСТ или технических условиях на его изготовление. Например, продукция марок АВБбШв с сечением жил 6–16 мм выпускается отрезками не менее 450 м, изделия типа КГ, КГН, КПГУ — минимальными отрезками 125 м, а ПРС от 100 м.В сети интернет легко найти таблицы, указывающие максимальную длину кабеля разных модификаций, который можно намотать на барабан, однако, производители чаще ориентируются на запросы покупателей, поэтому узнать точное количество провода в упаковке можно двумя способами: по сопроводительной документации, передаваемой на каждую единицу товара, или расчётным методом.
Катушки из металла или пластика выпускают по ТУ заводов-изготовителей, отдельного общеотраслевого ГОСТа на них нет.
Пример расчета длины кабеля при перемотке с барабана на барабан
Для расчёта длины перемотанного кабеля в метрах (L), необходимо измерить 4 параметра:
- длину шейки катушки в мм — D (рис.1);
- диаметр шейки в мм — С (рис.1);
- наружный диаметр провода в мм Dкаб.;
- наружный диаметр по верхним виткам перемотанного кабеля в мм (D.нар.)
Полученные данные подставляют в формулу:
L= 3,14*D*(D2нар. — С2)/(4* D2каб. )
Пример расчёта: имеется провод с диаметром по оплётке 5 мм, намотанный на катушку с шейкой 450 мм и длиной шейки 230 мм (такие характеристики свойственны барабану №8). После перемотки внешний диаметр намотанного кабеля составил 520 мм.
L= 3,14*230*(5202 — 4502)/(4*52)~ 481 м**.
** данные могут расходиться с реальным количеством провода из-за того, что при ручной перемотке снижается плотность укладки, между витками остаются зазоры.
По запросу «калькулятор длины кабеля на барабане» интернет-поиск предоставит множество онлайн-сервисов, позволяющих узнать примерное количество провода по введённым данным.
ВНИМАНИЕ
Значения, разных онлайн-калькуляторов, могут незначительно различаться, так как для расчёта берутся разные плотности (усадки) намотки.Особенности транспортировки и хранения кабелей в барабанах
Правила перевозки и хранения кабельно-проводниковой продукции определены ГОСТ 18690-2012 (общие положения) и ГОСТ 23216 (учитывает механическое и климатическое воздействие).
При транспортировке и хранении нельзя:
- нарушать правила перевозки грузов, предусмотренные для используемого вида транспорта, включая крепление, скорость передвижения по дорогам с различным покрытием и т.п.;
- допускать воздействие на продукцию испарений кислот, щелочей;
- размещать тару на щеке (лёжа), кроме перевозки самолётами;
- перекатывать барабаны против указанного стрелкой направления;
- при закреплении пробивать гвоздями щёки и обшивку;
- транспортировать барабаны до 8-го номера выше чем в 3 яруса, с 10 по 14 номер — в 2 яруса, от 16 и выше — только в один ярус;
- транспортировать в несколько ярусов тару, не обшитую сплошным слоем досок;
- хранить кабели с влагопоглощающей изоляцией на неподготовленных открытых площадках;
- снимать упаковку до начала использования продукции;
Перед разматыванием при низкой температуре кабель следует прогревать.
Испытания кабеля на барабане
Осмотр и измерение технических характеристик продукции проводят перед началом прокладки, так как если недостатки обнаружены позднее, то придётся исправлять недостатки, что трудоёмко.
Внешний осмотр проводят с целью выявления разрезов, обрывов, нарушения целостности оболочки.
В ходе приборных испытаний измеряют электрическое сопротивление жил в перерасчёте на 1 км длины и сопротивление изоляции.
Методика испытаний для каждого типа кабеля определена ГОСТ или ТУ на продукцию, а работы могут производить только специалисты, имеющие допуск на этот вид деятельности.
ВАЖНО
Показатели температуры при проведении измерений должны соответствовать ГОСТ или ТУ. Зимой замеры проводят после прогрева кабеля в отапливаемом помещении в течение 2–3 суток, другой вариант — прогревать провод под напряжением в течение 2,5–3 часов.
Недостатки при осмотре кабеля на барабане – что делать?
Если во время проверки выявлены недостатки, то изделие не допускается к установке. Все замечания отражаются в протоколе или акте осмотра, подписанном членами комиссии.
Комиссия предлагает варианты использования товара. Например, установлено, что повреждена лишь оболочка на нескольких витках внешнего слоя. В этом случае затраты на замену товара могут превышать стоимость повреждённого отрезка кабеля, решение о дальнейших действиях принимает руководитель предприятия.
Форма протокола осмотра законодательством не установлена, каждая компания может разработать свой унифицированный документ о проведённой проверке.
Использование кабеля, уложенного на барабане, удобно при соблюдении правил транспортировки и хранения. В этом случае продукция сохраняет пригодность и заявленные технические характеристики на всё время от производства до монтажа.
