Кабель АСБ сопротивление: активное, реактивное - таблица
Достаточно часто при проектных расчетах электрических сетей на потери напряжения необходимо знать показатели сопротивления жил кабеля. Приведем наиболее необходимые значения для кабеля АСБ.

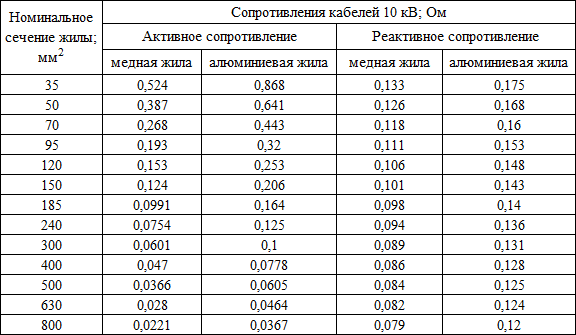

Таблица 1. АСБ: активное сопротивление постоянному току при температуре + 20о С
Сечение, мм2 | Сопротивление жил, Ом |
---|---|
35 | 0.868 |
50 | 0.641 |
70 | 0.443 |
95 | 0.32 |
120 | 0.253 |
150 | 0.206 |
185 | 0.164 |
240 | 0.125 |
300 | 0.1 |
400 | 0.0778 |
500 | 0.0605 |
630 | 0.0464 |
800 | 0.0367 |
Таблица 2. АСБ: реактивное индуктивное сопротивление
Сечение, мм2 | Реактивное индуктивное сопротивление, Ом/км, кабеля напряжением, кВ | |||
---|---|---|---|---|
1 | 6 | 10 | 20 | |
10 | 0.073 | 0.11 | 0.122 | |
16 | 0.068 | 0.102 | 0.113 | — |
25 | 0.066 | 0.091 | 0.099 | 0.135 |
35 | 0.064 | 0.087 | 0.095 | 0.129 |
50 | 0.063 | 0.083 | 0.09 | 0.119 |
70 | 0.061 | 0.08 | 0.086 | 0.116 |
95 | 0.06 | 0.078 | 0.083 | 0.11 |
120 | 0.06 | 0.076 | 0.081 | 0.107 |
150 | 0.059 | 0.074 | 0.079 | 0.104 |
185 | 0.059 | 0.073 | 0.077 | 0.101 |
240 | 0.058 | 0.071 | 0.075 | — |
Таблица 3. АСБ: реактивное емкостное сопротивление
Сечение, мм2 | Реактивное емкостное сопротивление, Ом/км, кабеля напряжением, кВ | |||
---|---|---|---|---|
6 | 10 | 20 | 35 | |
35 | 12.11 | 15.30 | - | - |
50 | 10.91 | 13.91 | 19.78 | 26.32 |
70 | 9.62 | 12.34 | 17.69 | 23.77 |
95 | 8.38 | 10.83 | 15.77 | 21.37 |
120 | 7.62 | 9.86 | 14.48 | 19.78 |
150 | 6.85 | 8.92 | 13.16 | 18.2 |
185 | 6.29 | 8.23 | 12.20 | 17.03 |
240 | 5.87 | 7.42 | 11.10 | 15.54 |
300 | 5.61 | 6.66 | 10.05 | 14.15 |
400 | 5.36 | 6.00 | 9.10 | 12.95 |
500 | 5.16 | 5.45 | 8.32 | 11.88 |
630 | 4.68 | 4.95 | 7.56 | 10.91 |
800 | 4.14 | 4.38 | 6.75 | 9.77 |
