Диаметр кабеля АСБ
Для проектных расчетов, а также при фактической прокладке кабельных линий в трубах, лотках, коробах важно знать наружный диаметр кабеля, в частности диаметр кабеля АСБ. Внешний диаметр любого кабеля прямо пропорционален сечению жил. Чтобы рассчитать диаметр наружного кабеля точно, необходимо учитывать конструкцию жил, их скрутку, толщину изоляционных материалов, экранов, оплеток, оболочек, значения которых необходимо искать в нормативных документах. Как правило, расчет довольно трудоемок, поэтому проектировщики и снабженцы часто пользуются готовыми таблицами наружных диаметров.

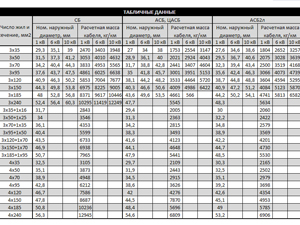

Таблица 1. Наружный диаметр кабеля АСБ
| Число жил и сечение, мм2/напряжение | Наружный диаметр, мм | ||
|---|---|---|---|
| 1 кВ | 6 кВ | 10 кВ | |
| 3х35 | 36.3 | 40.2 | |
| 3х50 | 31.7 | 37.7 | 41.7 |
| 3х70 | 36.4 | 42.4 | 46.2 |
| 3х95 | 39.4 | 45.4 | 49.2 |
| 3х120 | 42.7 | 48 | 51.9 |
| 3х150 | 45.4 | 50.6 | 54.5 |
| 3х185 | 48.7 | 53.4 | 57.4 |
| 3х240 | 55.3 | 59.9 | 63.7 |
| 4х35 | 33.4 | - | - |
| 4х50 | 36.2 | - | - |
| 4х70 | 41.1 | - | - |
| 4х95 | 41.9 | - | - |
| 4х120 | 47.7 | - | - |
| 4х150 | 48.8 | - | - |
| 4х185 | 51.5 | - | - |
|
