Замена алюминиевой проводки

12 июля 2021 10:41

// Советы покупателям

Вы знаете, какая причина возгорания в жилых помещениях является одной из наиболее распространенных? Это неисправность старой электрической проводки, чрезмерная нагрузка на электролинии и другие факторы, вызывающие перегрев проводов, оплавление их покровов, короткое замыкание и воспламенение.

Вопросы замены изношенной проводки, ремонта или модернизации существующих электролиний неизбежно коснутся владельцев советского жилого фонда, а также более современных домовладений с растущим энергопотреблением.

Замена алюминиевой проводки на медную: преимущества и недостатки

Главные признаки, которые свидетельствуют о необходимости замены алюминиевой проводки на медную:

частые отключения электропитания защитными приспособлениями;
выключение электричества без явных причин (например, у соседей есть свет, а у вас в квартире отсутствует);
появление участков электросети с оплавленной изоляцией и характерного запаха "горелой" пластмассы, из которой изготовлен изоляционный слой проводов;

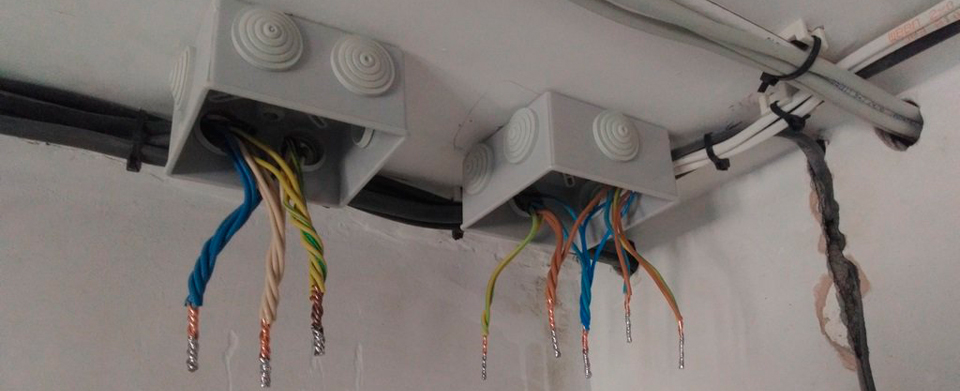

искры, короткие замыкания, в том числе в распредкоробках;
повышенное энергопотребление;
планирование подключения к домовой или квартирной сети мощных электроприборов.

Рассмотрим основные преимущества и недостатки медной электропроводки и сравним их с аналогичными характеристиками алюминиевых кабелей.

Преимущества медных кабелей	Недостатки медных кабелей
длительный срок эксплуатации (35-45 лет против 25 лет для изделий из алюминия); отличная электропроводность, которая обеспечивает стабильность электронапряжения в конечной точке линии. Кроме того, данная величина для меди не утрачивается и не уменьшается при окислении проводников. Окисная пленка на меди возникает намного медленнее, чем на алюминии, и в местах соединения легко удаляется наждачной бумагой; высокий показатель теплопроводности, позволяющий эффективно отводить избыточное тепло от естественного эксплуатационного нагрева (медь - 389,6 Вт/м*С, алюминий почти в 2 раза ниже - 209,3); повышенная устойчивость к механическим влияниям, включая скрутку, сгибание, растягивание (алюминий — относительно хрупкий металл); надежность соединения (нет необходимости часто проверять и подтягивать контактные винты. Более текучий и плавкий алюминий при нагреве теряет форму и не возвращается к исходному состоянию); наличие изоляционного слоя из современных полимеров и заземляющего проводника (по сравнению с традиционно двухжильной электропроводкой "советского" образца).	высокая стоимость относительно алюминиевой; большая масса, чем у алюминиевой (удельный вес меди в 3,3 раза превышает показатель алюминия).

Преимущества медных кабелей

Недостатки медных кабелей

длительный срок эксплуатации (35-45 лет против 25 лет для изделий из алюминия);
отличная электропроводность, которая обеспечивает стабильность электронапряжения в конечной точке линии. Кроме того, данная величина для меди не утрачивается и не уменьшается при окислении проводников. Окисная пленка на меди возникает намного медленнее, чем на алюминии, и в местах соединения легко удаляется наждачной бумагой;
высокий показатель теплопроводности, позволяющий эффективно отводить избыточное тепло от естественного эксплуатационного нагрева (медь - 389,6 Вт/м*С, алюминий почти в 2 раза ниже - 209,3);
повышенная устойчивость к механическим влияниям, включая скрутку, сгибание, растягивание (алюминий — относительно хрупкий металл);
надежность соединения (нет необходимости часто проверять и подтягивать контактные винты. Более текучий и плавкий алюминий при нагреве теряет форму и не возвращается к исходному состоянию);
наличие изоляционного слоя из современных полимеров и заземляющего проводника (по сравнению с традиционно двухжильной электропроводкой "советского" образца).

высокая стоимость относительно алюминиевой;
большая масса, чем у алюминиевой (удельный вес меди в 3,3 раза превышает показатель алюминия).

ВАЖНО

Непосредственное соединение медных и алюминиевых электропроводников запрещено ("скрутка" как способ отсутствует в п.2.1.21 ПУЭ), необходимо использовать специальные колодки, муфты или клеммы

Каким кабелем заменить алюминиевую проводку в квартире

При подборе кабеля, которым будет проводиться замена алюминиевой проводки на медную в квартире или частном доме, специалисты рекомендуют приобрести надежные и проверенные временем марки, не запрещенные нормативными документами, а не "читать интернет" или "слушать знакомых".

Известная отечественная марка ВВГ - это кабель с 1-5 медными электропроводниками 1-2 класса гибкости сечением 1,5-240 мм2 (1,5-50 мм2 монопроволочные, до 240 мм2 - мультипроволочные) Изоляция и оболочка выполнены из полимерного ПВХ. Марка ВВГ рассчитана на электронапряжение до 0,66/1 кВ (50 Гц) и температурный режим -50/+50 °С. Паспортный срок службы - 30 лет (5 лет гарантии).

ВВГ не подходит для прокладки в группе. Марка имеет низкую огнестойкость оболочек, которые выделяют дым или газ при горении/тлении. Поэтому для замены алюминиевой проводки на медную лучше использовать исполнения ВВГ с индексами "нг" (негорючий) или "нг-LS" (самозатухающий и малодымный). ВВГнг и ВВГнг-LS имеют доступную стоимость и всегда в наличии у большинства продавцов. Огнестойкая разновидность кабеля ВВГнг-FRLS считается более дорогой "профессиональной" маркой.

Популярная марка NYM производится в РФ в соответствии с европейскими стандартами. Этот медный кабель является аналогом ВВГнг и имеет схожие технические параметры. Выпускается с монопроволочными электрожилами в сечениях 1,5-10 мм2, с мультипроволочными — свыше 16 мм2. Эффект самозатухания (негорючести) марки обеспечивается резиновой смесью, которой заполнено пространство между изоляционным и наружным слоем изделия.

Выбор сечения медного кабеля при замене алюминиевой проводки

Удельное электросопротивление меди меньше, чем алюминия (0,0175 Ом*мм2/м против 0,0271). Поэтому достаточное рабочее сечение медного кабеля обычно примерно в 1,5 раза меньше, чем у алюминиевого проводника, который планируется заменить (0,0271/0,0175).

Величины электротока, мощности и сечения для медных и алюминиевых жил приведены в таблице.

Оптимальные сечения медных проводов для разных групп бытовых энергопотребителей:

приборы для освещения — 1,5 мм2;
розетки — 2,5 мм2;
электрические плиты, бойлеры, котлы, прочие устройства с высокой электроемкостью — 4-6 мм2;
распределительный щит — 6 мм2;
электроввод — 16 мм2.

К рассчитанной общей нагрузке на квартирную или домовую электросеть следует прибавить 15-20% для создания запаса мощности.

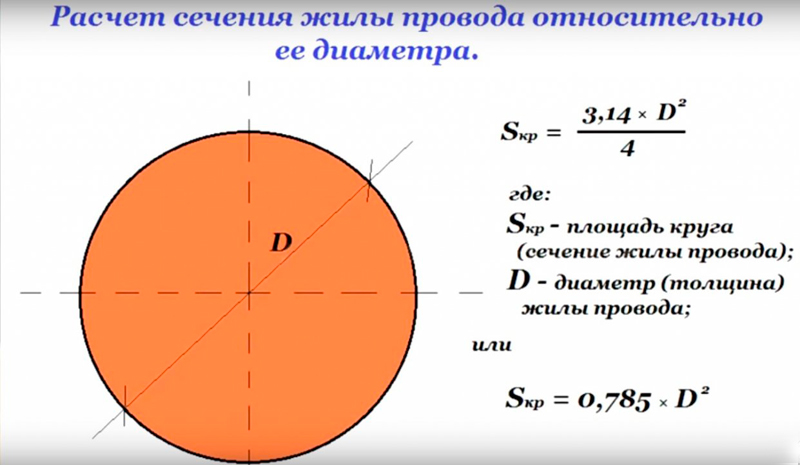

Формула для расчета сечения по толщине провода (D):

ИНТЕРЕСНО

Подробнее о том, как рассчитать сечение кабеля в нашей статье "Сечение кабеля по диаметру жилы - таблица сечений и диаметров, расчет сечения жилы по формуле"

Кабель из алюминиевого сплава в качестве проводки

Пункт 7.1.34 ПУЭ (7-е издание, действует с 01.07.2000г) и СП 256.1325800.2016 прямо указывают на обязательность использования в зданиях, построенных после 2001 года, кабельно-проводной продукции с медными жилами. Исключение сделано для электрокабелей питания и распределения электрики, имеющих сечение свыше 16 мм2, а также отдельных инженерных электроустройств, которые могут подключаться к источникам питания алюминиевыми проводниками сечением от 2,5 мм2.

После разработки компанией РУСАЛ новых сплавов из алюминия (8030 и 8176) были приняты нормативные документы, вносящие изменения в соответствующие разделы ПУЭ и СП 256.1325800.2016:

Министерство энергетики, приказы №968 от 16.10.2017 г и №1196 от 20.12.2017 г;
Министерство строительства и ЖКХ, приказ №588/пр от 19.09.2018 г.

Данные приказы разрешают использовать электропроводку из указанных алюминиевых сплавов в жилых помещениях.

ИНТЕРЕСНО

Подробнее ою алюминиевом кабеле, разрешенном для прокладки в жилых зданиях, читайте "Кабель из алюминиевого сплава – отличия, преимущества и недостатки, обзор марок"

По заявлениям производителя кабельно-проводная продукция из сплавов 8030 и 8176 имеет более высокую гибкость и стойкость к механическим нагрузкам, чем обычный алюминий (в его кристаллическую решетку встроено железо, кабель выдерживает до 15 перегибов на угол 90°), изделия из них на 60% легче и на 70% дешевле, чем аналогичные медные провода и кабеля. При этом электропроводность жил из этих сплавов сохраняется на уровне показателей обычного алюминия.
