Кабель в штробе

Преимущества кабеля в штробе

Проложенные в штробах скрытая электрическая проводка может быть двух видов: сменяемая и несменяемая.

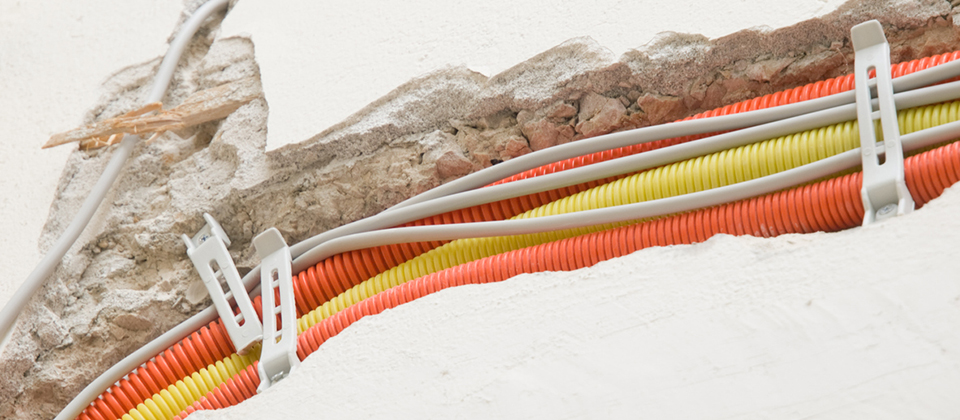

Сменяемые кабельная трасса прокладывается в трубах, погруженных в штробы, которые проделаны в строительных конструкциях. Выполненная таким образом трасса позволяет заменить электропроводку без разрушения поверхности стен, потолков и пола.

При несменяемой прокладке кабель, непосредственно проложенный в штробе, замуровывается в монолит строительных конструкций. Для повышения надежности такой трассы приходится предусматривать резервные жилы в кабеле, в противном случае придется долбить новую штробу. Штробление и укладка кабелей должны быть произведены до начала финишных отделочных работ.

Таблица 1. Преимущества и недостатки прокладки кабеля в штробе

Кабель в штробе - какие марки использовать?

Для прокладки в штробах без гофры лучше подходит кабель NYM. Состав его изоляции не допускает возгорание при коротком замыкании. Следующей и наиболее часто применяемые марки кабеля серии ВВГ. Дополнительные опции ВВГнг-LS (нг – не горючий, не дымящий LS — Low Smoke) под замуровывание в стену делают проводку дороже, но особой роли не играют.

Для электросети в квартире или доме вполне достойный набор из кабеля ВВГ нужного сечения для бытовых приборов, проложенные в гофре провода ПГВВП для освещения, в кухне и ванной. Использование алюминиевых проводов АПВ в штробе с прокладкой в гофрированных трубах тоже допустимый вариант.

NYM - кабель с медными гибкими жилами, изоляция не поддерживает горение. Используется под штукатуркой, в бетоне и кирпичной кладке для монтажа силовых сетей напряжением до 0,66 кВ в диапазоне температур от - 50 °С до +50 °С. Срок эксплуатации не менее 30 лет. Выпускается по ГОСТ IEC 60227-4-2011 и по своим ТУ многими заводами РФ.

ПГВВП- медный гибкий плоский провод с ПВХ оболочками. Многопроволочные жилы имеют цветовую маркировку. Используется в сетях освещения 250 В. в штробах под штукатурку, в кирпичной кладке и бетоне. Номинальный диапазон температур - от -30°C до +50°C. Производится по ГОСТ 26445-86, срок эксплуатации до 20 лет.

Прокладка кабеля в штробах, необходимость гофры

Согласно схеме размещения электрооборудования в помещении отмечаются места под розетки, выключатели и осветительные приборы. Затем принимается решение какую проводку строить: открытую или скрытую составляется план прокладки кабельных трасс.

Скрытая проводка должна выполнятся с соблюдением требований СП 31-110-2003 (п. 14.15) и правил устройства электроустановок ПУЭ (п. 7.1.38). В них изложено, что сменяемая прокладка кабелей в стенах из негорючего материала должна быть проложена в гофрированных трубах. Если же сменяемая проводка в стенах из горючего материала (дерева), то даже кабеля с маркировкой (нг) должны быть обустроены в трубах из металла для локализации и изоляции от дерева замыканий и защиты от механических повреждений.

Несменяемая электропроводка в негорючих строительных конструкциях допускается кабелем с соответствующей изоляцией (ВВГнг или NYM). Допускается использование проводов, не распространяющих горение в гофре для защиты от механических повреждений.

При проектировании публичных и жилых помещений требования главы 7.1.37 ПУЭ однозначны - электропроводка должна быть выполнена сменяемой. Это означает, что если она делается скрытой в штробах, применение труб или гофры неизбежно. В этой же главе правил выполнение несменяемой проводки допустимо в строительных негорючих конструкциях без труб и гофры соответствующим кабелем или проводами.

Выдолбленная любым механическим способом   штроба очищается от пыли, сколов и прочего строительного мусора, грунтуется. В подготовленную трассу закладываются выбранные проводники, закрепляются и покрываются штукатуркой.

Нюансы монтажа кабеля в штробах

Правила п. 7.1.37 ПУЭ устанавливают размеры и требования при планировании штроб:

• Канавки под проводку должны быть только вертикальными и горизонтальными;

• Выдолбленные трассы не должны пересекаться;

• Горизонтальные канавки при прокладке возле потолка долбят на расстоянии 15 см. Если планируется установка подвесных потолков, то отступ до 30 см.;

• Отступ от оконных и дверных проемов – не менее 10 см;

• Расстояние штробы от труб коммуникаций (вода, газ, канализация) не меньше 50 см.

Глубина штробы обычно не больше 2 см, но обустройство теплого пола может потребовать более глубоких канавок. Ширина траншейки зависит от количества кабелей.

Изготовление штроб может быть любым инструментом. Короткие канавки легко можно изготовить зубилом с молотком, но более серьезные выдалбливания могут выполнятся дрелью с перфоратором или болгаркой (УШМ).

Изготовление штроб в кирпичной кладке или стяжки под греющий кабель лучше воспользоваться штроборезом. Канавки получатся без острых сколов и не повредят проводники.

Выбор крепления кабеля в канавке зависит от количества проводов в ней, материала основы поверхности и доступности. Материалов на рынке множество: простейший и доступный алебастр, современные пластиковые дюбеля, стяжки, клипсы и перфорированные алюминиевые пластины. Они должны обеспечивать:

• надежною фиксацию в вертикальном и горизонтальном положении кабелей, без провисаний и шевелений;
• между креплениями расстояние не больше 50 см и 10 см от углов и загибов;
• метизы, использованные для закрепления, должны быть завернуты так чтобы не повредить оболочку кабелей.
• Крепление размещается между кабелями и не должно выделятся из штробы.
• Количество кабелей относящиеся к отдельному электрооборудованию, включая провода контроля и управления размещаются в одной трассе.

Из различных правил (пункт 2.1.16. в ПУЭ), и стандартов (Гост Р 50571.5.52-2011) для бытовых условий можно сделать выводы:

1. Все кабели одного напряжения 220 В, 380 В или других номиналов укладываются в отдельные штробы;

2. Оптические провода для интернет или умного дома допустимо прокладывать в одной канавке;

3. Экранированные провода телевизионных антенн укладывать в отдельную трубу или траншейку, иначе не избежать помех.

После надежного закрепления всех кабелей в штробах, до отделочных строительных работ, вызваниваются проводники на целостность, а изоляцию на пробой. Подключив выключатели и розетки проверяют работоспособность всей системы электропитания. После устранения ошибок и нареканий закрывают штробы штукатуркой и отделочными материалами.
