Проверка кабеля
Как и любой материал, кабель подвержен старению. В первую очередь это относится к изоляции и оболочке, которые также могут быть повреждены при транспортировке или монтаже трасс. А поскольку электрическое напряжение, подаваемое на электропроводку, является источником опасности для жизни человека, то ее состояние необходимо держать под контролем.
Тестировать кабель требуется, в первую очередь, после длительного хранения продукции на складе, перед началом прокладки трасс и по их окончании.
Проверка состояния кабеля
При функционировании кабельной линии наиболее критичными являются следующие характеристики проводящих ток жил и их изоляции, а также всей оболочки:
- сечение токопроводящей жилы;
- сопротивление жил;
- сопротивление изоляции;
- стойкость к токам короткого замыкания.
Проверка сечения кабеля
Производители, пытаясь преуспеть в конкурентной борьбе, борются за снижение себестоимости своей продукции. Методы этой борьбы не всегда корректны. Например, вместо заявленного в марке кабеля размера реальное сечение может оказаться заметно меньшим. В случае малого запаса по току провод может разогреться, что, как правило, приводит к неприятным последствиям – от порчи оборудования до пожара.
Поэтому при покупке либо перед началом монтажа необходимо замерить диаметр проводников. В случае невозможности этого следует выбирать кабель с сечением, бо́льшим требуемого.
Для проверки нужен микрометр или штангенциркуль. В случае однопроволочной жилы ее следует зачистить и измерить диаметр металлического проводника. Сечение подсчитывается по формуле:
S = 3,14*D/4 (мм2)

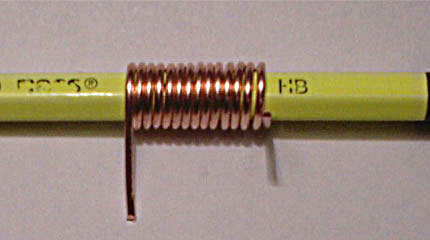

Если под рукой нет соответствующего инструмента, то можно воспользоваться карандашом, намотав на него вплотную один-два десятка витков оголенного провода и измерив их общий диаметр линейкой.
В многопроволочной жиле сначала вычисляется сечение одной из проволок. Затем полученное значение умножается на количество проволок.
ИНТЕРЕСНО
Подробнее о практических способах, как измерить сечение кабеля в нашей статье "Сечение кабеля по диаметру жилы"Проверка сопротивления жил

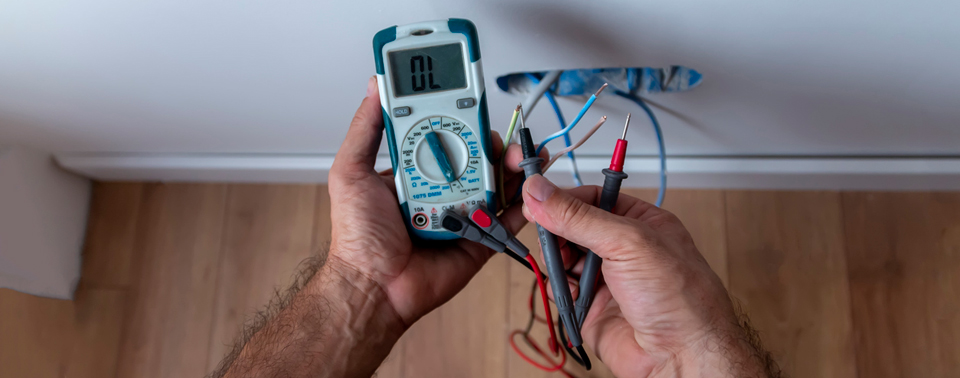

Проверку на обрыв можно осуществить, проведя прозвонку проводов обычным тестером, (мультиметром). При этом на приборе выбирается режим «Ω» (либо «R»), а переключатель ставится на самый малый диапазон. Обычно это «200» либо значок диода.
Если провод уже проложен, то измерение можно провести, замкнув жилы между собой на одном из его концов и подключив между ними тестер на другом. При отсутствии мультиметра можно воспользоваться батарейкой и лампочкой карманного фонаря, включив проверяемую жилу между ними.
Проверка измерения напряжения
Данный способ позволяет проверить не только качество проводника, но и падение напряжения на кабеле во время работы. Для этого на один его конец подают рабочее напряжение, а другой соединяют с нагрузкой соответствующей мощности. На тестере выбирают режим измерения напряжения (переменного или постоянного) и необходимый диапазон и подключают ко входу нагрузки.
Проверка изоляции кабеля
Изоляция – самый слабый элемент любого провода, поскольку она изготовлена на основе бумаги, резины, ПВХ или полиэтилена. Все эти материалы не являются ни прочными, ни долговечными. Поэтому при эксплуатации проводки ее качество следует контролировать. Причинами неисправностей могут быть следующие:
- изменения напряжения;
- механические воздействия;
- присутствие поблизости агрессивных веществ;
- ультрафиолетовое излучение от солнца;
- колебания температуры;
- повышенная влажность.
Измерение этого параметра следует проводить при положительной температуре. В противном случае вода, присутствующая в изоляции, превращается в лед и перестает быть проводником электричества, что может существенно исказить результаты.

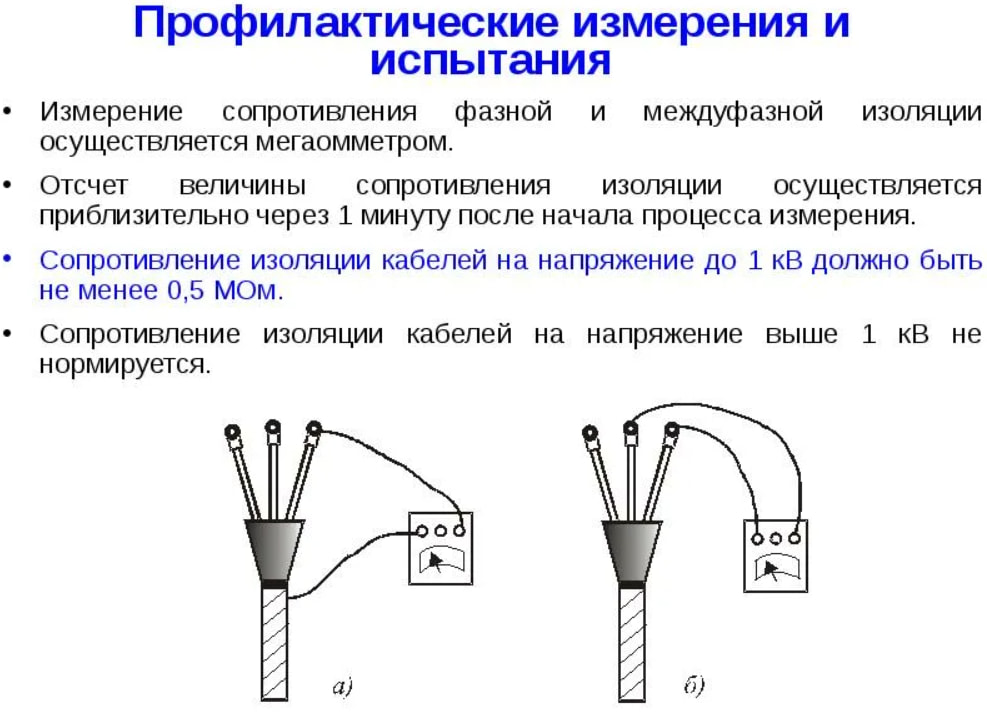

При работах необходимо использовать прошедший периодическую поверку мегаометр, например, прибор MIC-2500. Метод заключается в измерении силы тока, возникающего между двумя жилами вследствие подачи высокого напряжения. Каждая жила кабеля проверяется отдельно. Щупы подключаются к проверяемой жиле и к заземлению, с которым на время соединены остальные жилы. Каждое измерение длится 1 минуту. Это необходимо для прекращения переходных процессов, возникающих при подаче напряжения.
В зависимости от назначения и типа проводки требования к величине сопротивления могут быть различны. Так, например, силовой кабель на напряжение выше 1000 В должен дать результат не менее 10 МОм, до 1000 В – 0,5 МОм, кабель управления и контрольный – 1,0 МОм. В ПУЭ-7 допустимые значения и напряжение измерений для трасс до 1000 В сведены в таблицу 1.8.34 (п. 1.8.37).
Проверка кабеля на устойчивость к токам КЗ
Возгорание проводки при ее нагреве вследствие длительного воздействия тока короткого замыкания – одна из причин возникновения пожаров в электрохозяйствах. Циркуляр №Ц-02-98 от 16 марта 1998 года определяет методику расчета условий невозгорания кабелей с бумажной и полиэтиленовой изоляцией. Приводятся предельные температуры их обеспечения, а также пригодности электропроводки к эксплуатации после воздействия тока КЗ.
При расчете температуры нагрева учитываются следующие факторы:
- температура жилы до появления КЗ;
- теплофизические свойства проводника жилы – меди или алюминия;
- сечение провода;
- величина теплового импульса, возникающего вследствие КЗ и пропорционального его длительности и силе тока.
Периодичность проверки электропроводок
За время своего существования кабель проверяется неоднократно. В первый раз это происходит на заводе, где его произвели, затем он тестируется перед началом монтажа трасс, а также перед сдачей в эксплуатацию.
В течение времени функционирования проводка подвергается периодическому контролю, при котором, в том числе, проводится измерение сопротивления изоляции и петли фаза – ноль, а частота (срок) проверки определяется типом электроустановки, ее загрузки и условий работы. Как правило, это происходит каждые 1-3 года.
