Кабель в пнд-трубе

Трубы из полиэтилена низкого давления (ПНД) защищают электрические кабели при прокладке их в земле от механического и химического воздействия среды. В грунтах могут возникать блуждающие токи, влияние которых разрушительно для кабелей,кроме того их изоляция может быть прогрызена грызунами.

Конструктивно для защиты кабелей в земле применяют гофрированные и гладкие трубы.

ПНД гофра в легком исполнении отличается гибкостью, простотой монтажа и легким весом. Тяжелая гофра армирована металлической сеткой и, потеряв немного в упругости, в разы усилилась ее защитная функция. Гофра оснащается зондом для протяжки кабелей, что упрощает монтаж. Материал изделий работает в диапазоне -40°С до +90°С. Для прокладки проводки в траншее применяют гофру красного или, реже, оранжевого цвета. Изделия серого цвета используют в остальных случаях.

Для прокладки кабелей под землей можно использовать два варианта ПНД труб:

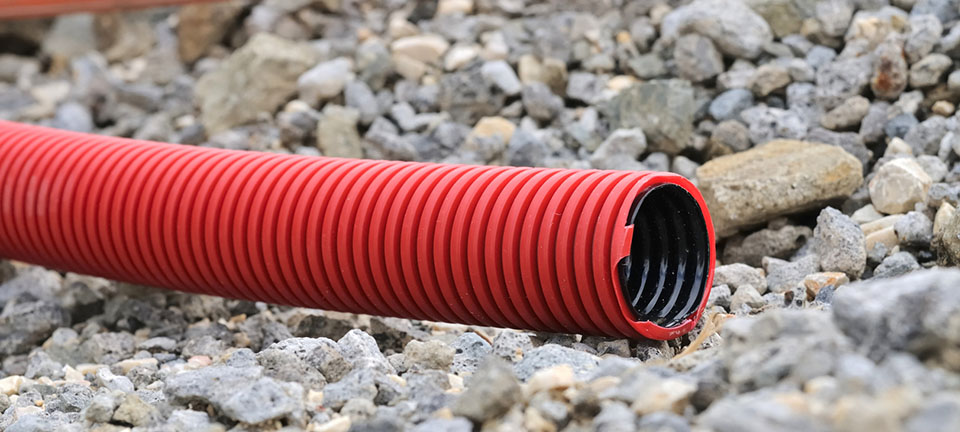

• двустенная. Верхняя поверхность трубы, гофрированная и покрытая полиэтиленом высокого давления. Он увеличивает сопротивляемость трубы к нагрузкам и облегчает монтаж. Внутренняя поверхность выполнена гладкой, что облегчает затягивание кабелей в трубу;

• жесткая. Труба армирована стальной проволокой что придает ей прочность к механическим воздействиям и стойкость к изгибам.

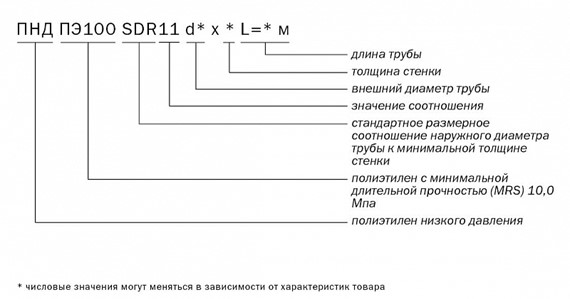

Требования к ПНД трубам для кабельных трасс в земле изложены в ГОСТ 16337 и ГОСТ 16338. В стандартах изделия классифицируются по давлению - их 6 типов: легкая (Л 0,25 МПа), среднелегкая (СЛ 0,4МПа), средняя (С 0,6 МПа), облегченная средняя (ОС 0,5 МПа), среднетяжелая (С 0,8 МПа), тяжелая (Т 1 МПа). Стандартная качественная продукция должна быть промаркирована:

Какой кабель можно прокладывать в пнд-трубах под землей?

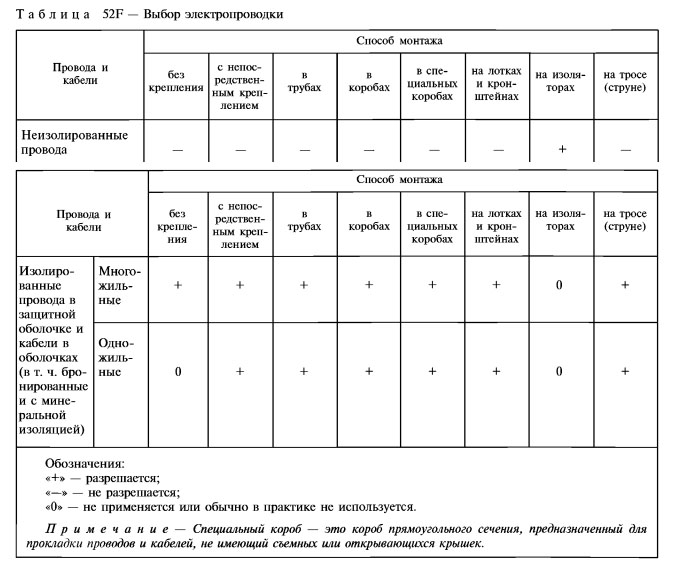

Прокладка кабельной трассы в земле в ПНД трубах не бронированным кабелем не противоречит гл. 2.3 ПУЭ разд. "Канализация". Полиэтиленовые изделия для этого и предназначены. Здесь должен быть соблюден правильный алгоритм прокладки трассы: тщательное изучение угроз грунта в данном месте (химия, наличие камней, угроза оползней и прочее), правильный выбор труб, составление и утверждение плана в электроснабжающей организации. Прокладка кабелей в оболочке ВВГ в ПНД трубах не противоречит табл. 52F ГОСТ Р 50571.15-97.

Самонесущий изолированный провод (СИП) предназначен для ввода электроэнергии от линии электроснабжения по воздуху. Здесь он реализует лучшие свои качества: устойчивость к ультрафиолету и погодным условиям. Это провод, лишенный внешней защитной оболочки от механических и химических угроз в земле, ненадежен даже в правильных трубах. Официальное его использование в трубах ПНД невозможно, что не умаляет желание экономить. Однако, риска здесь больше, чем пользы.

Для прокладки в земле кабеля в ПНД трубах необходимо ориентироваться на следующие нормы.

Между промышленными и бытовыми сооружениями в целях предотвращения снижения готовности энергосистемы к нештатным ситуациям пунктом 2.1.16 ПУЭ запрещается прокладка в одной ПНД трубе следующих кабелей:

• низковольтных и высоковольтных сетей;
• резервирующих друг друга трасс электроснабжения;
• аварийного и рабочего освещения помещений.

Пункты 2.3.105 и 2.3.84 ПУЭ нормируют глубину траншеи для укладки труб в 0,7 метра, при пересечении проезжей части 1 метр, а расстояние до фундамент или других коммуникаций 0,6 м.

Заполнение внутреннего сечения трубы кабелем не должно быть выше 40%. Согласно ГОСТ Р МЭК613-86-2014 напряжение в кабельных трассах не должно превышать 1кВ постоянного и 1,5 кВ переменного тока.

Прокладка кабеля в ПНД трубе или бронированный кабель - что лучше?

Для прокладки кабельной трассы в земле необходимо тщательно изучить возможные воздействие на защитную броню или ПНД трубу. В солончаках или вечной мерзлоте с агрессивной химической средой могут успешно работать и бронированные марки кабеля ААБ2л, ААШп и аналогичные, но подобрать соответствующую ПНД защиту тоже возможно.

В случае сейсмических ожиданиях вместо кабеля с проволочной броней подобрать полиэтиленовую трубу, даже армированную, могущую выдерживать оползни и просадки почвы сложно. Предпочтение между бронированным кабелем и кабелем в ПНД трубе зависит от уровня требуемой надежности, уровня активности воздействий и бюджета на проект. В бытовых условиях кабель без брони в ПНД трубе может отработать надежно, долго и недорого. Надо четко рассчитать проект.

Особенности прокладки кабеля в пнд-трубе под землей

Появление ПНД труб с уникальными прочностными характеристиками, массовым производством и удобством монтажа серьезно вытеснило прокладку кабельных трасс в металлических, бетонных и асбестоцементных труб в земле. Низкая себестоимость ПНД изделий по сравнению с бронированными кабелями сделало допустимым использование во многих случаях прокладку обычных кабелей ВВГ, АВВГ и других марок в грунте.

Бестраншейный способ

Он реализуется горизонтальным бурением почвы и применяется в труднодоступных местах. Специализирующаяся на данном виде услуг компания, после изучения почвы на трассе, получает разрешение на проведение геодезических работ. После бурения скважины, производится ее расширение, а затем затягивается ПНД труба с кабелем. Достоинством метода является экологичность – верхний слой почвы не нарушается. Недостатком является необходимость иметь сложный инструмент для прокола и расширения скважины.

Траншейный способ

Алгоритм производства работ следующий:

1. разметка трассы на местности. Копка траншеи согласно нормам, отсыпка и трамбовка песчаной подушки;
2. установка правильной ПНД трубы и покрытие ее песком слегка утрамбовав;
3. внешний тщательный осмотр кабеля, предварительно испытанного приборами;
4. протягивание кабеля в трубу;
5. засыпка траншеи песком и грунтом без сучков и твердых вкраплений.

Распространенные ошибки

Чтобы не создавать проблем в эксплуатации подземной трассы надо:

• не использовать кабель, предназначенный для внутренней прокладки;
• выдерживать удаление траншеи от фундамента и коммуникаций – 0,6 м и глубину – 0,9 м;
• аккуратно оборудовать песчаную подушку, трамбуя и убирая сучки и корни;
• не допускать попадания осколков кирпичей в грунт для засыпки.

Выбор современных ПНД труб различных конструкций упростил монтаж кабельных трасс в земле, снизил затраты на строительство и увеличил срок их эксплуатации.
