Кабель КВВГЭнг(A)-LS 2х1

Обозначение маркировки кабеля КВВГЭнг(A)-LS 2х1:

К - кабельное изделие контрольное
В - для изоляции проводников использован ПВХ пластикат
В - внешний слой, материалом для которого послужил ПВХ пластикат
Г - без защитной оболочки
Э - Экранированный
нг-LS - изоляция проводников и оболочка изготовлены из ПВХ пластиката повышенной устойчивости к воспламенению и пониженным выделением дыма и газа
3 - число проводящих ток жил
1 - сечение токопроводящих жил

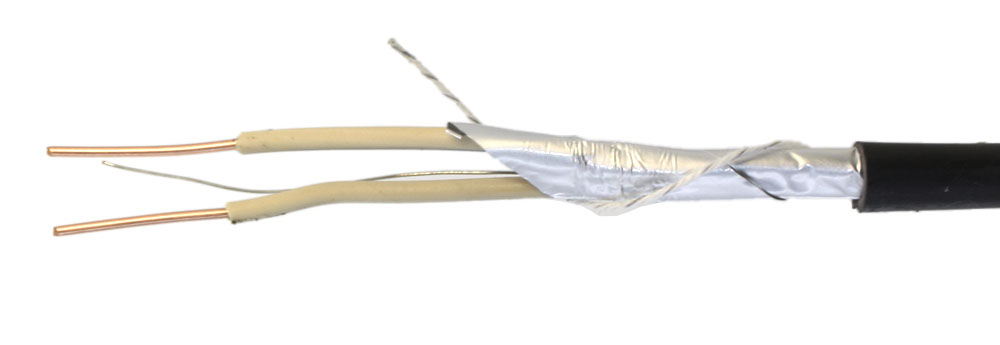

Строение кабеля КВВГЭнг(A)-LS 2х1:

1. Медная однопроволочная или мультипроволочный проводник (класс 1);
2. Изоляционное покрытие из полимерного ПВХ наличие счетной пары в каждом повиве;
3. Разделительный пояс из ПВХ пластиката с низким газо- и дымовыделением;
4. Экран из алюминиевой или медной ленты;
5. Обмотка из полотна нетканого;
6. Внешний слой, произведенных из поливинилхлоридного полимерного пластиката с низким газо- и дымовыделением.

Сфера использования кабеля КВВГЭнг(A)-LS 2х1:

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, монтажа фиксаторов электро-распределительных приборов с расчетным переменным напряжением не более 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.
Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели и необходимости защиты электрических цепей от влияния внешних электрических полей. Не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А).
Устойчивы к монтажным изгибаниям.

период эксплуатации кабельного изделия КВВГЭнг(A)-LS 3х1,5 при открытой прокладке - 15 лет, при прокладке в помещениях, каналах и туннелях - 25 лет.

Спецификация кабеля КВВГЭнг(A)-LS 2х1:

- Виды климатического исполнения кабелей: УХЛ, Т категория размещения 1 и 5 в соответствии с ГОСТ 15150-69
- диапазон температуры функционирования : от - 50°С до + 50°С
- относительное содержание влаги в воздухе при температурном режиме +35°С:….98%
- Прокладка кабелей осуществляется при нагреве окружающей среды не ниже……- 15 °С
- продукция не способствует распространению возгорания при групповом монтаже
- радиус изгибания при прокладке при нагреве окружающей среды не ниже 0°С составляет:
для кабелей наружным диаметром до 10 мм включ…… не менее 3-х диаметров кабельного изделия
для кабелей наружным диаметром 10 - 25 мм включ…… не менее 4-х диаметров кабельного изделия
- максимально разрешенная температура проводников во время работы: +70°С
- Дымооборазование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%
- Номинальная толщина изоляции для проводников сечением:
0.75, 2.5 мм2 - 0.6 мм
4, 6 мм2 - 0.7 мм
- нормированная (строительная) длина продукции: не менее 150 м
- гарантийный период работы кабеля КВВГЭнг(A)-LS 2х1: 3 года со дня ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты производства.
