Старая проводка

Как часто требуется проверка старой проводки?

Если в структуре электропотребления серьезных изменений не произошло, и установленная мощность изменилась не сильно, период проверки электропроводки можно сориентировать со сроком эксплуатации проводов.

В стабильных условиях эксплуатации алюминиевые провода и кабели служат до 15-20 лет, медные – до 30 лет. Это означает, что изоляция токопроводящих жил сохраняет свои изоляционные качества в эти сроки, так как металлы проводников могут работать больший срок.

В жилых помещениях рекомендуется проводить проверку хотя бы с периодичностью раз в 5 лет. В случае, если рядом есть объекты, в которых часть помещений стала использоваться для коммерческого применения или был капитальный ремонт контроль должен быть чаще.

Поводом для проверки электропроводки может быть появление следующих косвенных признаков:

• срабатывание автоматических выключателей или УЗО. Частое выключение автомата говорит о подключении нагрузки, значительно превышающей расчетную, а срабатывание УЗО – о нарушении изоляции проводников;
• появление странного запаха или мерцание светильников говорит о нарушениях в контактах выключателей или клемм. Раз в три года желательно подтянуть клеммы в щитке;
• щиплет или бьет током при касании мокрых стен или оборудования;
• вилки подключаемых устройств греются и в розетках появляются искры.

Регулярное проявление этих симптомов говорит о необходимости полной или частичной замене электропроводки. При покупке жилья на вторичном рынке и капитальном ремонте проводку надо пересчитать под новые условия и заменить.

В чем опасность старой проводки?

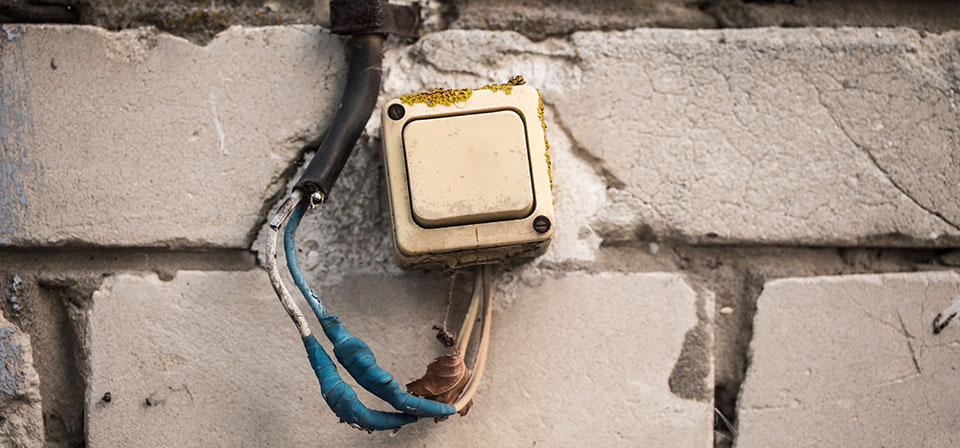

Электропроводка, выполненная под прошлые мощности и по устаревшим нормативам 30-летней давности, представляет опасность для людей и проблему для современного оборудования.

Опасность возгорания. Места соединения проводов и подключения электроприборов ослабли и окислились. Возросшая нагрузка зимой от обогревателей и летом от кондиционеров ускоряет процесс нагрева проводов не только в соединениях, но и в самих проводах. Ежегодная доля пожаров по причине неисправной электропроводки составляет не менее 30% по информации МЧС.

Поражение током. Напряжение в бытовой электросети, в основном 220 В. Пересохшая изоляция токоведущих жил с трещинами и оголенный метал старых проводов может позволить попасть людям под опасное напряжение (безопасное 36 В). Оно может привести к серьезным травмам организма электрическим током, вплоть до летального исхода.

Авария электрооборудования. Короткое замыкание в розетках подключения может вывести из строя бытовую технику.

Экономический ущерб. Установленная в щитке питания внутри помещения старая защитная аппаратура (без УЗО и дифавтоматов) с высокой уставкой срабатывания долгие годы может не замечать утечек в электропроводке. Это приводит к переплате счетов за электроэнергию.

Как можно защитить старую проводку?

После регулярной тщательной проверки состояния внутренней электропроводки можно прийти к следующим заключениям: визуально изоляция проводов в порядке, сопротивление изоляции отсоединенных с обеих сторон кабельных линий больше 1 МОМ, сечение жил позволяет надежно эксплуатировать установленное оборудование, срок годности проводов не истек даже на треть. Если капитальный ремонт помещения не просматривается, можно принять решение старую, особенно медную, проводку не менять, а защитить.

Защитные меры для старой проводки:

• перемонтировать щит питания. Заменить старые пробки на УЗО или дифференциальные автоматы с необходимыми уставками срабатывания, тщательно закрепить провода в клеммниках;
• отревизировать соединительные коробки. Скрутки лучше убрать и провода зафиксировать в зажимах. Не допустимо скручивать медные и алюминиевые провода;
• заменить розетки и выключатели на современные. К ним, в кабельных каналах, гофре или пластиковой трубе, подвести заземление и необходимые дополнительные кабели.

При внимательном отношении к работе электрооборудования старая проводка еще может послужить.

Обзор современных марок кабеля для проводки

Для замены старой проводки предпочтительнее использовать медные провода и кабели.

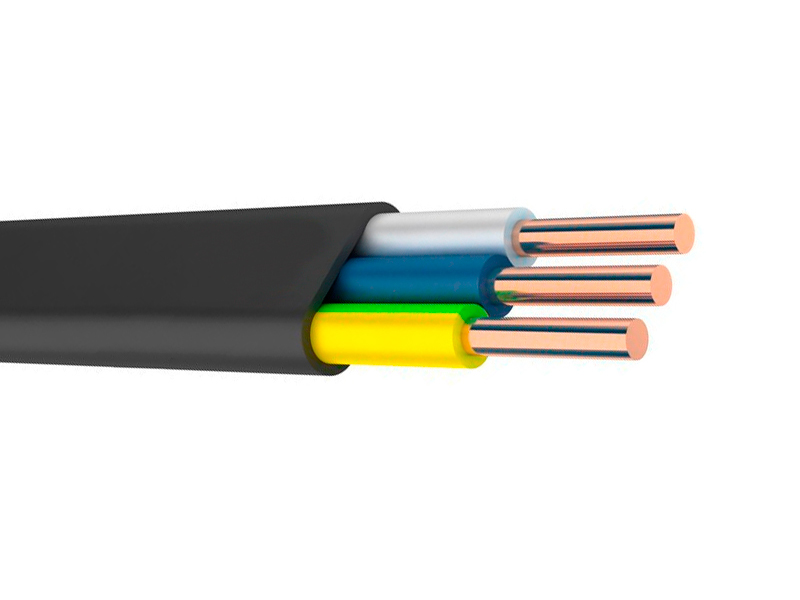

ВВГ. Выпускается по ГОСТ 16442-80 и техусловиям ТУ16.К71.322-2002, до сечения 50 мм² имеет однопроволочные жилы и изоляцию из ПВХ. Диапазон температур: -50°C до +50 °C, относительная влажность воздуха при +40 °C - до 98%. Минимальный радиус изгиба до 10 диаметров оболочки. В жилых помещениях целесообразно применять не горючий, малодымный вариант ВВГнг-LS.

NYM. Отечественный аналог зарубежного кабеля. Устойчив к коротким замыканиям, допускает температуру жил до +160° C. Более гибкий, чем ВВГ, минимальный радиус допустим до 4 диаметров внешней оболочки. Однопроволочная жила с негорючей изоляцией из ПВХ, оболочка заполнена резиновым заполнителем. NYM дороже ВВГ, срок его эксплуатации до 30 лет.

ПВС. Провод с многопроволочными гибкими медными жилам покрытыми негорючей ПВХ изоляцией. Предназначен на применение в сети до 380 В, используется для подключения бытовой техники. Срок службы до 10 лет, поэтому проводка должна быть доступной для замены.

Согласно ПУЭ для ввода в щит на установленную мощность 8 кВа можно применять медный кабель площадью сечения 4 мм², для разводки розеток суммарной мощностью 6 кВа - 2,5 мм², для освещения мощностью до 4 кВт - 1,5 мм².

Особенности замены старой проводки

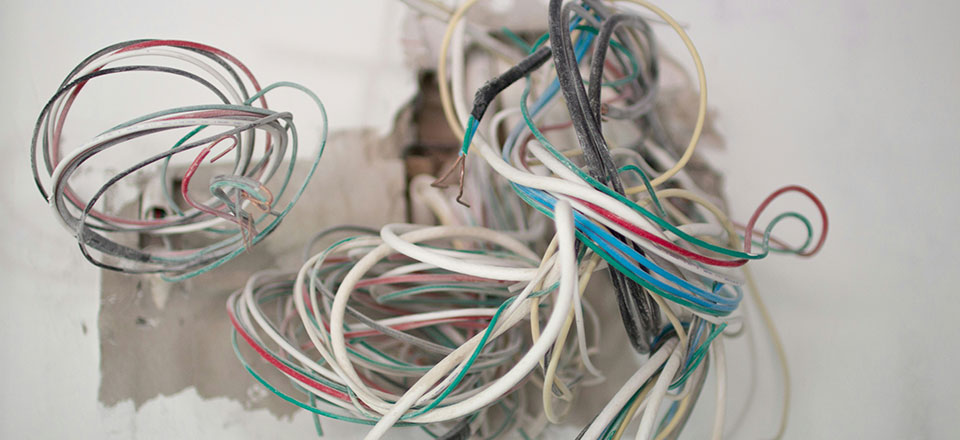

Замена старой проводки открытого типа особых сложностей не представляет. При выключенном вводном автомате или вывернутых пробках отсоединить провода от клемм в щитке и снять старые провода, затем надо разметить места под выключатели, розетки и соединительные коробки согласно нового план.

Линии проводов новой электропроводки согласно ПУЭ, должна быть: от потолка на 15 см, от проемов окон и дверей на 10 см и до газовый и водопроводных труб не ближе 0,5 метра. Расстояние между крепежными элементами ретро проводки не должно быть больше 80 см.

Особенности:

• короба, трубы, гофра с проводами и не защищённые провода должны быть закреплены. Не допустимо провисание открытой проводки любого вида;
• кабельные трассы должны быть проведены либо вертикально, либо горизонтально.

Сложность замены скрытой проводки связана с вскрытием стен. Если места установки новых розеток, коробок и выключателей не меняются, придется сначала выдолбить из стены старую проводку. Затем, соблюдая требования ПУЭ, подготовить новые штробы. Иногда проще, удобней и дешевле сделать новый план размещения мест подключения нового оборудования и выключателей и сделать новые штробы не извлекая старой проводки.
