Проводка в панельном доме
Особенности электропроводки в панельном доме
Строительным материалом для панельных домов, активно возводившихся во времена СССР, служили железобетонные плиты. Они изготавливались на заводе путем заливки арматурной сетки бетоном. На место строительства эти плиты привозились с изготовленными в них каналами для прокладки электрических кабелей и отверстиями под розетки, выключатели, крючки для потолочных светильников.
В свое время было спроектировано и возведено большое количество таких зданий различных серий, отличавшихся по своим планировкам и, как следствие, расположению каналов. Свой вклад в многообразие маршрутов кабельных трасс вносили и электрики, которые отказывались от использования заготовленных решений. Причинами могли быть и заводской брак, и желание сделать работу быстрее. А поскольку в одном здании, как правило, работало несколько бригад, то и схема электропроводки в помещениях одной планировки могла быть различной. Доходило до того, что осветительные провода одной квартиры были проложены по полу другой, находящейся над ней. Поэтому обнаружение электропроводки в панельном доме – занятие небыстрое.
Проводка в панельном доме - обзор марок проводов
В советское время для электропроводки использовались кабели, изготовленные из алюминия. Однако в связи с ростом роли электроприборов в нашей жизни требования к ее качеству возросли, и в соответствии с современными условиями ПУЭ использование алюминиевых проводов сечением менее 16 мм2 уже запрещено. Вместо них применяются медные кабели, которые при том же сечении имеют меньшее омическое сопротивление и, как следствие, слабее нагреваются, пропуская электрический ток. Другое их преимущество – слабое окисление под воздействием кислорода воздуха и бо́льшая гибкость. Недостаток один – медный провод стоит дороже.
Самой распространенной маркой, применяемой при прокладке трасс электропитания, является ВВГ. Это медный кабель в двойной ПВХ оболочке, имеющий от 1 до 6 жил. Минимальный радиус изгиба – 10 Дн (наружных диаметров). Наиболее популярна модификация ВВГнг, которая при сильном разогреве неспособна воспламениться. Необходимо иметь в виду, что этот же кабель может выпускаться не только круглой, но и плоской формы – под названием ВВГнг-П.
Проводка часто выполняется из кабеля NYM, разработанного в Германии, и давно выпускаемого в России. По своим характеристикам он схож с ВВГ, но за счет наличия внутренней резиновой оболочки более гибок. Однако и цена его выше.
Также можно использовать ПУВВ – провод установочный в двойной ПВХ изоляции. Он имеет медные однопроволочные жилы, расположенные в одной плоскости. Недостатком этой марки является меньший срок эксплуатации – 20 лет, в то время как кабелями ВВГ и NYM можно пользоваться до 30 лет.
При расчете сечения кабеля можно руководствоваться следующим приблизительным правилом: для пропускания 10 А электрического тока (в переводе на мощность – 2,2 кВт) необходим медный провод сечением в 1 мм2.
Способы прокладки кабелей в панельном доме
В связи с тем, что бо́льшая часть существующих панельных домов строилась в советское время, срок службы кабелей, составляющий для изготовленных из алюминия 25 лет, истек. Поэтому при ближайшем капитальном ремонте они подлежат демонтажу.
Другими причинами полной или частичной замены проводки являются следующие:
- возникновение скачков напряжения;
- частое внезапное отключение автоматов;
- заметный и не соответствующий суммарной мощности приборов рост энергопотребления;
- нестабильность освещения в каком-либо помещении;
- появление в розетках искрения;
- потребность в увеличении числа точек подключения потребителей электроэнергии – розеток.
Также следует иметь в виду, что старая проводка не имеет защитного заземления, а в щитках отсутствуют УЗО.Выбор способа прокладки новых трасс зависит от вариантов отделки внутренних поверхностей квартиры.
Прокладка проводов в панельном доме-монтаж под штукатуркой
В случае если предполагается оштукатуривание стен и/или потолка, самое простое и удобное – это закрепить провода на голой поверхности плит. Необходимо лишь просверлить отверстия, в которых будут установлены скобы, крепящие проводку к стене или потолку. При этом в каждое помещение можно вводить неограниченное число линий. Однако такой способ применяется редко, поскольку панельные здания, как правило, не штукатурят. А делать эти работы только для того, чтобы спрятать провода, дорого.
Прокладка проводов в панельном доме по полу и потолку
Если пол собираются залить слоем бетона, то есть предполагается установка бетонной стяжки, то кабели, затянув в гофрированные трубы с диаметром, при котором заполнено не более 35-40% их объема, можно закрепить прямо на нем. В случае укладки на пол ламината проводку можно разместить между полосами подложки. Аналогично делается и при укладке паркета, керамической плитки или деревянных полов. В случае коврового покрытия или линолеума используются плинтуса, подобранные по размеру.
Точно так же провода можно закрепить на перекрытии за натяжным или подвесным потолком. При наличии двойной изоляции кабель допускается не помещать в гофротрубу.

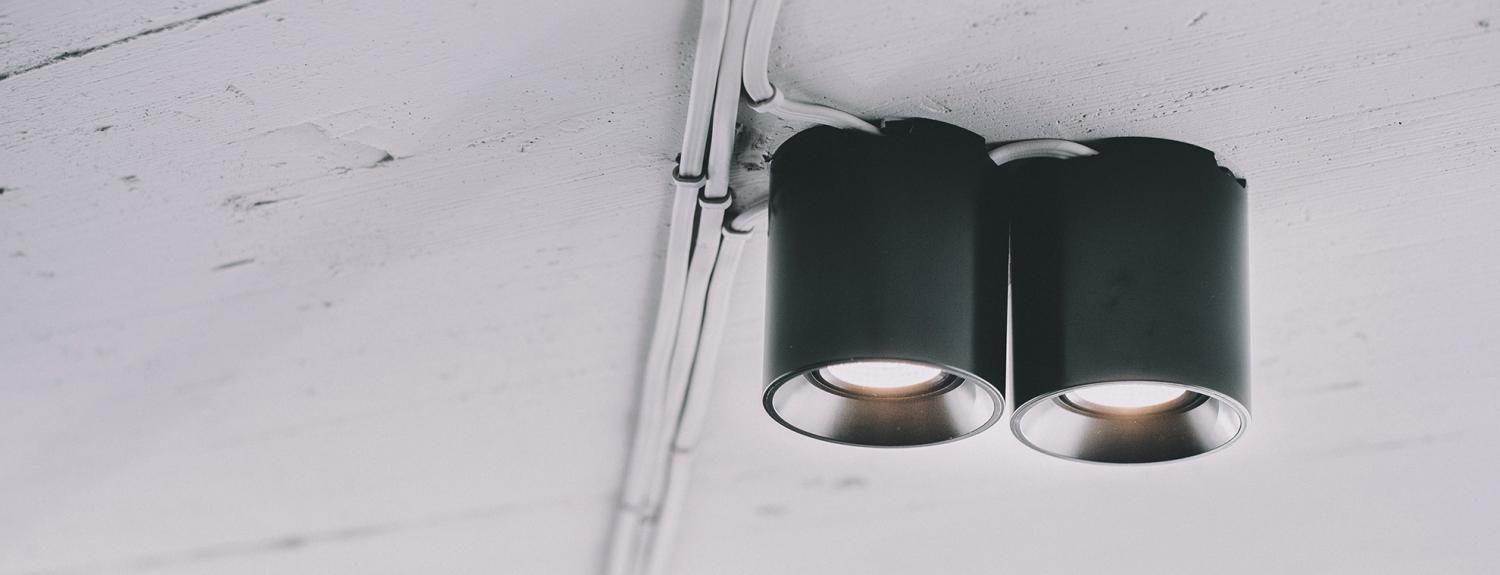

Открытая проводка
Провода защищают, помещая их в пластмассовые трубы или специальные короба. Это наименее трудоемкий из всех способов прокладки, причем, географию трасс всегда можно откорректировать с минимальными финансовыми и временными затратами. Минусы следующие:
- существует вероятность механических повреждений как защитной оболочки, так и самой проводки;
- ухудшается эстетическое восприятие помещения;
- снижается безопасность.
Прокладка проводов в панельном доме по существующей схеме
Самым удобным способом является использование старых маршрутов кабельных трасс, то есть сохранение при замене проводов схемы разводки. Это, как правило, не только заводские каналы, но и стыки между стеновыми или потолочными плитами, углы между стенами либо между стенами и потолком, впоследствии прикрытые потолочными галтелями, а также пустоты в перекрытиях. Однако если предыдущие способы прокладки не требуют обязательного демонтажа старой проводки, а значит, ее поиска, то в данном случае эти работы нужно провести.
В случае невозможности визуально определить местоположение каналов, – например, по отличающемуся от общего цвету и качеству поверхности плиты, – следует воспользоваться специальными инструментами. Это следующие:
- искатель проводки – прибор, реагирующий на магнитное поле, существующее вокруг проводника с током. В момент поиска линия должна быть подключена к нагрузке, мощность которой указана в паспорте на прибор;
- металлоискатель, который сам создает магнитное поле и с его помощью «видит» металлические предметы. Дополнительным плюсом этого прибора является его способность обнаруживать арматуру, что полезно при работе с перфоратором. Правда, это преимущество одновременно является и недостатком – арматура создает ложные сигналы при поиске.
- Кроме этого можно попытаться обойтись подручными средствами, понимая при этом, что как точность, так и глубина обнаружения у них невысокие. К таковым относятся:
- индикаторная отвертка;
- радиоприемник, настроенный на частоту 100 кГц;
- микрофон, подключенный к усилителю сигналов.
Как штробить в панельном доме
К штроблению нужно подходить с осторожностью – как правило, все или почти все стены дома являются несущими, и создание в них штроб уменьшает его прочность. Даже деревянные или гипсовые перегородки играют свою роль – это ребра жесткости. Штробы можно делать только вертикальные, причем, на глубину не более 10 мм. Дальше располагается арматура, своего рода скелет панели. Такой глубины недостаточно, чтобы заложить гофротрубу. Поэтому если потребуется заменить кабель, то придется нарушить отделку. Какие-либо зигзаги и отклонения от вертикали исключены.
Минимальное расстояние от штроб до газовых труб – 40 см, а до оконных и дверных проемов – 15 см.
Штробление: плюсы и минусы
Штроба – это изготовленный в плите открытый канал, в котором закрепляется провод или жгут. После этого наносится штукатурка – стена становится ровной, и о проводке можно забыть.
К отрицательным сторонам этого способа относятся невозможность прокладки штроб в любых направлениях и большой глубины, а также высокая стоимость специального инструмента.
Процесс штробления
Для изготовления штроб существует специальный инструмент – штроборез. На нем параллельно друг другу установлены два алмазных круга и имеется пылесос. Однако этот инструмент дорог, и его приобретение имеет смысл лишь для профессионала. Для человека, занимающегося такими работами от случая к случаю, вполне сгодится и УШМ (болгарка), оснащенная алмазным диском. Также необходим перфоратор, лучше с насадкой типа «лопатка».
Сначала на плиту в паре сантиметров друг от друга наносятся две вертикальных линии, затем по ним делаются прорези (на глубину не более 1 см). С целью безопасности работы необходимо проводить в респираторе и защитных очках.
Бетон между прорезями удаляется с помощью перфоратора.
Выемки под коробки и розетки
В случае изменения схемы электропроводки по сравнению со старым вариантом потребуется просверлить отверстия для коробок или/и розеток. Делается это следующим образом.
В нужном месте чертится окружность того же диаметра, что и устанавливаемое изделие. В ее центре буром пробивается отверстие на глубину 5 см. Затем на перфоратор надевается коронка, и намечается контур, повторяющий линию окружности. Для облегчения работы коронки по этому контуру снова буром делается 10–15 отверстий, снова устанавливается коронка, и круг сверлится уже на полную глубину (те же 5 см). Остается тем же перфоратором, но уже с насадкой «лопатка», раскрошить бетон внутри отверстия.
Прокладка проводов
Закрепить кабель в штробе быстрее всего можно с помощью дюбель-хомутов, объединяющих в своей конструкции дюбель и скобу. Для этого перфоратором пробивается необходимое число отверстий, в которые затем вставляются дюбель-хомуты, с закрепленным в них жгутом.
Можно использовать алебастр, минусом которого является слишком быстрое схватывание, поэтому его нужно разводить в воде небольшими порциями. Еще один вариант – использование дюбель-стяжек (дюбель-гвоздь, совмещенный с кабельной стяжкой), которые могут быть как неразъемные, так и разъемные. Применение последних удобно в тех случаях, когда жгут создается постепенно: сначала на стену крепится его часть, затем к ней добавляются новые провода.
