Прокладка кабеля АСБ

Прокладка кабеля АСБ с бумажными изоляционными материалами имеет свои нюансы.Особенно важно учитывать все факторы при прокладывании кабеля в земле, грунтах и траншеях- ведь это весьма затратный способ монтажа и любые ошибки могут привести к серьезным последствиям.

Марка АСБ с алюминиевыми токопроводниками (литера А в маркировке) отличается хорошими характеристиками герметичности и экранированности (С - оболочка из свинца), а также защищенности (Б - бронепокрытие из стальных лент). Некоторые исполнения марки конструктивно оснащены подушкой из битумной, бумажной или ПЭТФ-волоконной ленты, которая располагается под бронеслоем (л - 1 лента, 2л - пара лент)

.

Изоляционный слой кабельного изделия марки АСБ выполнен из бумаги с вязкой или нестекающей пропиткой. Рабочее переменное электронапряжение варьируется от 1 до 10 кВ, количество токопроводников круглой или секторной формы - от 1 до 4.

Условия прокладки АСБ и особенности эксплуатации

При прокладке марки АСБ, независимо от сферы использования (промпредприятие, город, АЭС), необходимо соблюсти паспортные ограничения, связанные с особенностями конструкции кабельного изделия. В первую очередь, важно обеспечить целостность защитного и изоляционного покрова кабеля и избежать нарушения структуры сплетенных проводников. Только в этом случае может быть гарантирована бесперебойная и безопасная передача электротока заданных параметров в течение эксплуатационного периода службы АСБ.

В процессе прокладки марки АСБ следует придерживаться нескольких обязательных требований:

1. не допускать возникновения нагрузок на растяжение по продольной оси. Прокладка кабельного изделия проводится свободно, чтобы ни один из слоев кабеля не был под растягивающим напряжением, а электропроводящие проволоки располагались согласно конструктивного решения производителя;
2. запрещено вертикальное размещение марок АСБ, которые оснащены бумажным изоляционным слоем со стекающей пропиткой. Такие кабеля монтируются исключительно горизонтально или наклонно;
3. запрещена прокладка АСБ в грунты с высокой коррозионной активностью; эксплуатационный температурный режим изделия находится в диапазоне -50/+50 С;
4. минимальный радиус изгибания мультижильных вариантов АСБ в свинцовом покрове не может превышать 15 D (наружных диаметров), моножильных с покрытием из алюминия – 25 D
5. разматывание кабеля АСБ с барабана и монтаж изделия проводится без предварительного подогрева, если температура окружающего пространства выше 0 С.

Прокладка АСБ в земле

Кабельные изделия марки АСБ конструктивно спроектированы для монтажа в земле и грунтовых траншеях. Однако использование этого кабеля допускается не во всех типах грунтов.

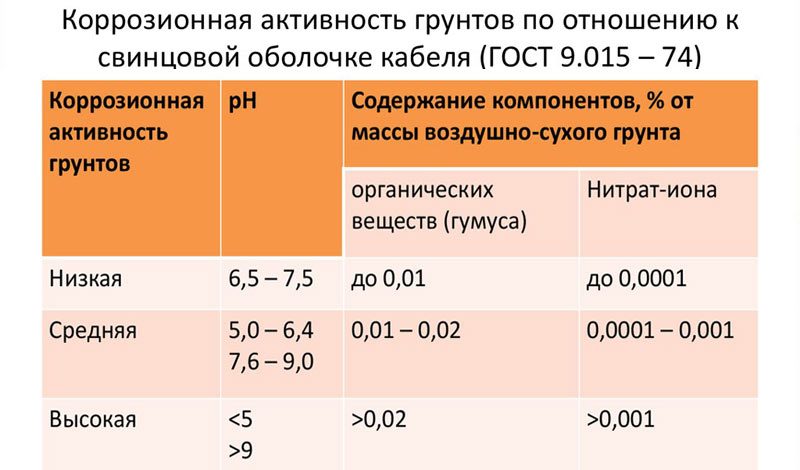

Перед монтажом АСБ следует оценить степень коррозионной агрессии грунта - она должна быть на низком или среднем уровне. Торфосодержащие, глинистые или заболоченные почвы не подходят для прокладки АСБ. В грунтах этих типов всегда присутствует слишком большие концентрации органических кислот, они отличаются повышенной влажностью, а значит высока вероятность нарушения изоляционного слоя изделия, что может повлечь сбои в его функционировании или возникновение аварийных ситуаций.

Выполнение еще одного из необходимых условий, отсутствие блуждающих токов, позволит обеспечить эксплуатационную безопасность кабельного изделия. Это особенно важно для кабелей, рассчитанных на электронапряжение 6/10 кВ.

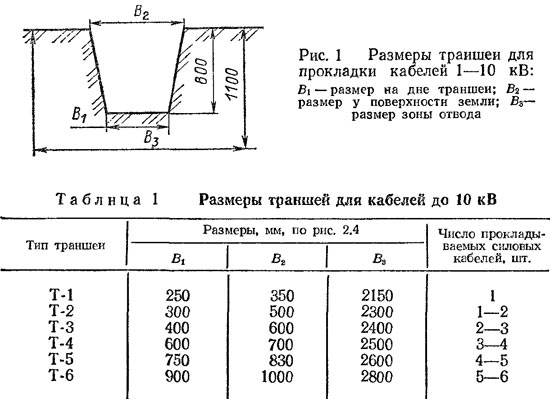

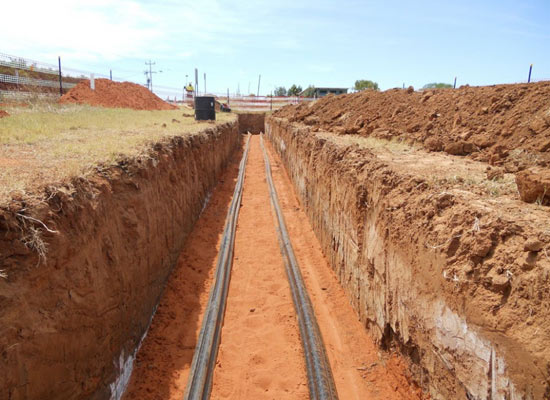

Минимальная глубина прокладки АСБ в почве составляет 80-85 см. Дно траншеи - подушка из песка, на эту подушку и укладывается изделие, а затем сверху снова насыпается песчаный слой толщиной около 20 см. По всей длине электротрассы кладется сигнальная лента, которая обозначает ее границы и защищает кабель от случайного механического повреждения. Финальная стадия монтажа - засыпание траншеи грунтом. Если силовая электролиния проходит под дорогой, то АСБ необходимо поместить в специальный кабель-канал или трубу из металла.

Прокладка кабеля АСБ на разноуровневых трассах

При прокладке кабеля АСБ на электролиниях со сложной конфигурацией, идущих на разных уровнях, на вертикально-отвесных или наклонных плоскостях, необходимо учитывать исполнение кабеля.

Для изделий, в которых использован нестекающий пропитывающий состав, нет ограничений по перепадам высот. Кабель АСБ, имеющий вязко-текучую пропитку и алюминиевый или свинцовый защитный слой, нельзя монтировать на электротрассах с разницей уровней больше 25 м. При необходимости проложить данную марку на электролинии с высотными перепадами больше 15 м следует обязательно применить стопорные муфты.

Прокладка АСБ во взрывоопасных зонах

Поскольку марка АСБ имеет в конструкции бронепокрытие из стальных лент, она допускается к прокладке в зонах с повышенной вероятностью возникновения форс-мажорных ситуаций, в том числе пожаров и взрывов. Для дополнительной защиты кабельных изделий можно применять разнообразные средства, которые обеспечат бесперебойность функционирования электролиний. К примеру, фиксировать кабель АСБ на трассе, монтировать его в трубах из металла, бетонных или кирпичных кабель-каналах, специальных защищенных коллекторах.
