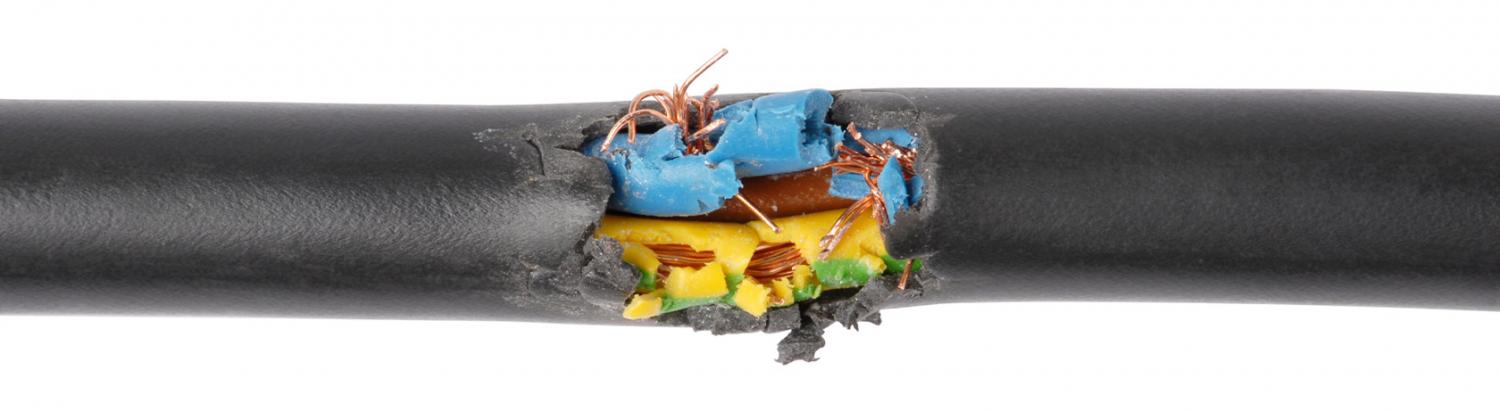

Повреждение кабеля
Кабельные линии (КЛ) особенно широко используются в городском коммунальном хозяйстве, обладая рядом преимуществ перед воздушными линиями. Кабельные линии, проложенные в земле, не занимают надземное пространство, имеют маленькую охранную зону и в целом более безопасны.
В то же время, повреждения такого кабеля сложнее локализовать, а их устранение требует применения специальной технологии и более затратно.
Повреждение кабеля — виды и причины
В подавляющем ряде случаев, нарушение работоспособности кабеля происходит в результате снижения сопротивления его изоляции до недопустимо низкого уровня. Изоляция может постепенно деградировать в процессе эксплуатации под воздействием рабочего напряжения и внешних факторов — перепадов температуры, влажности. Обычно это происходит, когда не соблюдаются условия эксплуатации кабеля. Например, кабельная оболочка может быть не рассчитана на воздействие ультрафиолета, смазочных материалов, эксплуатацию вне допустимого диапазона температуры и наличие этих факторов ускоряют её разрушение.
Иногда со временем проявляется не замеченный изначально производственный брак. Но значительно чаще повреждение изоляционного слоя происходит в результате механических воздействий — при производстве земляных работ, колёсами транспортных средств, стрелой грузоподъёмного механизма, при просадке грунта и т.п. В этих случаях также может произойти обрыв одной или нескольких кабельных жил. Дополнительным фактором риска является наличие соединительных муфт на кабельной линии. Кроме перечисленного, повреждение броневого слоя и защитной оболочки кабеля может быть вызвано воздействием агрессивных реагентов, содержащихся в грунтовых водах или попадающих в кабельные траншеи извне.
В зависимости от того, какие изоляционные слои оказываются повреждёнными, в трёхфазном силовом кабеле возникают различные виды замыканий:
- замыкание одной из фаз на землю;
- междуфазное замыкание двух фаз;
- трёхфазное замыкание.
Замыкания могут быть короткими, либо через переходное сопротивление, если изоляционные свойства утрачены лишь частично.
Поиск места повреждения кабеля — основные методы
Иногда место повреждение кабельной линии легко обнаруживается визуально по выгоревшей оболочке и следам копоти. Однако не редки случаи, когда быстродействующие защиты отключают питание линии на ранней стадии повреждения, признаки которого не обнаруживаются визуально. В таких ситуациях применяют специальное оборудование для определения мест повреждения, реализующее различные методы.
Индукционный метод заключается в подключении кабеля к источнику напряжения высокой частоты и прослушиванием трассы КЛ с помощью антенной рамки с наушниками. В месте повреждения уровень сигнала резко снижается.
Акустический метод реализуется путём создания периодических электрических разрядов в месте повреждения, которые сопровождаются звуковыми эффектами в виде щелчков. Локализация дефекта производится на слух либо с применением акустических приёмников (стетоскопов, микрофонов).
Импульсный метод основан на подаче в линию электрического сигнала и измерении времени возвращения его отражения. Расстояние от конца КЛ до места повреждения определяется при этом по расчётным формулам.
Методом прожига производится дожигание повреждённого изоляционного промежутка путём пропускания тока по образовавшемуся переходному сопротивлению. При этом в месте повреждения выделяется большое количество теплоты, изоляция плавится и горит с выделением дыма, что легко определяется визуально.
Как устранить повреждение кабеля — лучшие способы
Объём и вид ремонта кабельной линии определяется типом её повреждения. Ремонтные работы могут включать следующие процедуры:
- восстановление разрушенного броневого покрова;
- ремонт трещин, разрывов или проколов покровной оболочки;
- установка соединительных муфт в местах пробоя кабеля;
- замена повреждённых соединительных и концевых муфт.
Броневой покров восстанавливают пайкой, используя при необходимости дополнительные куски стальной ленты. Спаянные ленты брони покрывают антикоррозионным лаком на основе битума или полимерных композитов.
Повреждения защитных шланговых покрытий запаивают с помощью строительного фена. Места разрывов покрывают поливинилхлоридными заплатами или разрезными манжетами, одеваемыми на кабель. Незначительные отверстия можно заплавить, применяя присадочный пруток из ПВХ.
Значительные повреждения с замыканием жил могут быть восстановлены только одним способом — установкой соединительной муфты. Если же повреждённым оказывается значительный по длине участок, приходится делать кабельную вставку с двумя соединительными муфтами.
При монтаже муфты, зачищенные от изоляции жилы кабеля, соединяются при помощи втулок входящих в комплект. Изолирование соединённых жил в зависимости от типа муфты выполняется кабельной бумагой, битумным или эпоксидным компаундом. Более современные конструкции муфт содержат термоусаживаемые элементы на клеевой основе, которые при нагревании образуют плотное герметичное покрытие с хорошими изоляционными свойствами. Снаружи место соединения герметично закрывается защитным кожухом из металла или ПВХ.
Повреждение кабеля в земле — особенности поиска и устранения
Наиболее сложным и ответственным является нахождение места повреждения подземной трассы КЛ. С учётом того, что для производства ремонта необходимо выполнить земляные работы, точность локализации повреждения имеет здесь наибольшую важность.
При подземном расположении КЛ обычно комбинируют несколько методов обнаружения. Например, с использованием акустического и индукционного методов определяют участок, на котором следует произвести раскопку. Комбинация методов позволяет максимально сузить участок поиска. После раскопки можно вторично использовать эти методы и применить прожиг, если повреждение не визуализировано.
Защита кабеля от повреждения
При прокладке КЛ выполняется предусмотренная проектом защита кабеля, необходимая при данных условиях эксплуатации и способе монтажа. К основным видам защитных конструкций относятся железобетонные лотки и плиты, шахты, тоннели и эстакады, металлические, полимерные и асбоцементные трубы.
При прокладке кабелей внутри помещений используются металлические или пластиковые гофрированные рукава.
Подземная прокладка осуществляется на песчаную подушку, предотвращающую повреждение КЛ при смещении слоёв грунта. На участках пересечения КЛ с автодорогами, прокладка выполняется в защитных трубах.
