Муфты для АСБ

Электротрассы городского, межрайонного и магистрального назначения с применением марки кабеля АСБ могут иметь значительную протяженность, поэтому возникает необходимость в использовании муфт. Так как эта марка оснащена изоляционным слоем из особой бумаги, пропитанной вязким или нестекающим составом, то возникает потребность выбора муфт для АСБ (соединительных, концевых, стопорных, ответвительных или переходных), которые имеют соответствующие технические характеристики, например, устойчивы к воздействию маслосодержащих веществ, усаживаются в месте соединения термическим способом и герметизируются для усиления изолирующего эффекта.

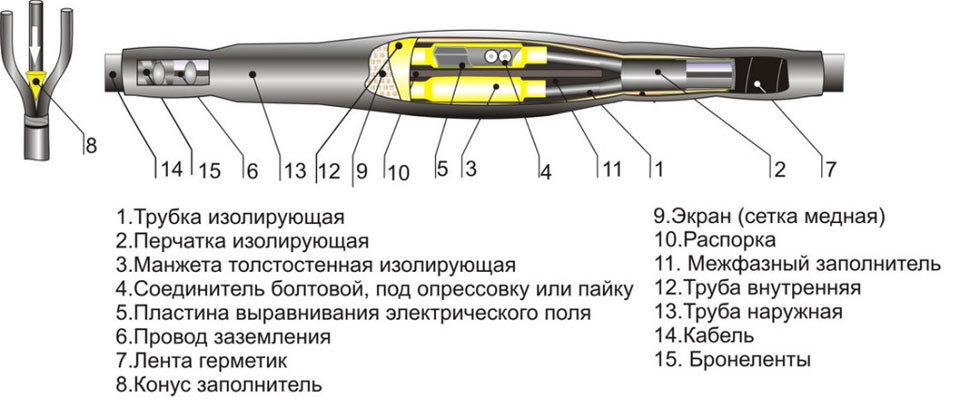

Соединительные муфты для АСБ

Для того, чтобы кабельное изделие функционировало в качестве целостной и нигде не прерываемой электролинии, в процессе монтирования или же ремонта используется специальная соединительные муфты. Соединительные муфты для АСБ состоят из группы входящих в ее состав комплектующих:

• распорка для разнофазовых проводников;
• болтовые соединения или гильзы под опрессовывание;
• заземляющие элементы (провод, терки, терки, ролики-пружины постоянного давления) с пайкой или непаянные;
• лента из алюминия;
• лента (проволока, нить) для бандажа;
• герметики разных типов, в том числе для выравнивания параметров электрополя;
• термоусадочные маслоустойчивые трубки различных видов с изолирующими свойствами.

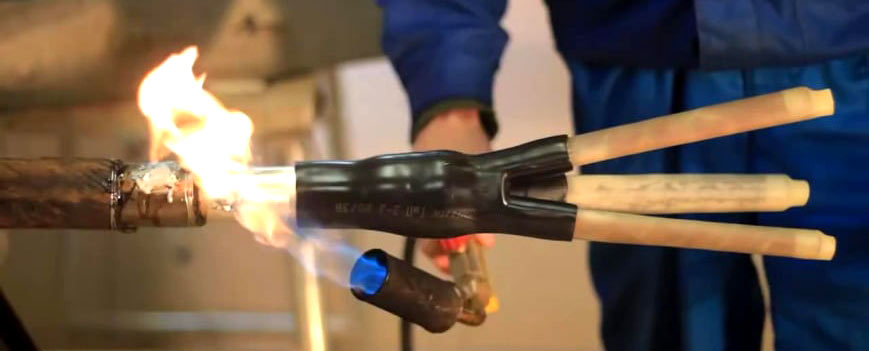

В начале процедуры соединения концы кабеля АСБ "разделываются" согласно установленным правилам. Нижние края изоляционного слоя разделанных жил герметизируются, на них надеваются специальные "перчатки". Следующий этап - создание прочного контакта между электропроводниками. Для этого понадобятся опрессовываемые гильзы или традиционная болтовая конструкция. По всем сторонам наносится еще один слой герметика или монтируются специальные герметизирующие пластины. После надежного соединения жил между ними устанавливается распорка, а все свободное пространство между жилами и распирающим элементом заполняется межфазовым герметиком. Вся полученная конструкция обматывается бандажной лентой и заключается в оболочку из термофиксируемого материала. Сверху монтируется еще одна лента из алюминия, затем заземляющий узел и термоусадочный наружный кожух.

Благодаря такой многоступенчатой изолирующей "матрешке" и при правильной установке соединительной муфты для АСБ получается герметичный и надежный контакт, без увеличения сопротивления кабельных проводников и, соответственно, не приводящий к их перегреву с дальнейшей полной или частичной потерей функционала.

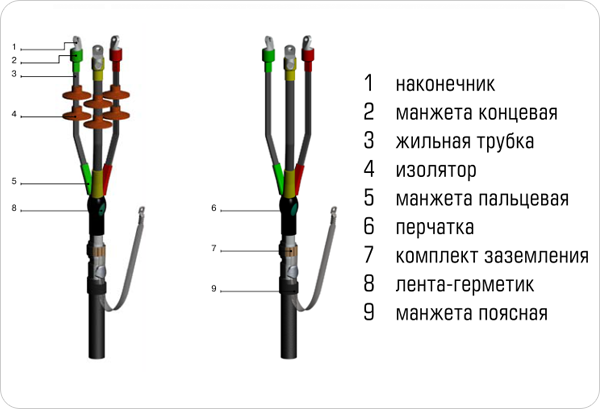

Концевые муфты для АСБ

Для коммутации кабельной электролинии с распределительными шинами на щитовых вводах или замыкания электроцепи используется специальная заглушка, которая называется концевой муфтой. Как и соединительная монтажная арматура, концевая муфта для АСБ состоит из нескольких конструктивных элементов:

• наконечников с болтами или под опрессовку;
• изолирующих компонентов;
• герметизирующих материалов;
• маслостойких термоусадочных трубок;
• заземляющего узла;
• "юбок"-изоляторов (для наружных типов муфт) и других.

Методики монтажа соединительных и концевых муфт для АСБ в части соединения, изолирования, герметизации и защиты примерно похожи. Коммутация электропроводника марки АСБ с концевой муфтой производится через кабельные наконечники, которые могут иметь болтовое, со срывающимся головками, или гильзовое исполнение. Чтобы предотвратить нарушение бумажного изоляционного слоя кабеля АСБ, узел заземления концевых муфт имеет непаянную конструкцию - с пружиной постоянного давления. В комплекте муфт для внешнего применения обязательно есть изолирующие "юбки", в задачу которых входит обеспечение сухости на поверхности изолированных проводников.

Уделив необходимое внимание изоляции соединений, их герметизации и защите от внешних разрушающих факторов, профессионально проведя монтаж муфт для АСБ, можно не беспокоиться о нарушении функционала и бесперебойной работы кабельной электротрассы.
