Как удлинить кабель

Наращивание любого кабеля всегда стараются избегать, так как это лишнее соединения и увеличения риска будущих неисправностей. Тем не менее случаи, когда удлинения кабеля неизбежно достаточно часты: повреждения кабеля при отсутствии его полной замены, изменение схемы проводки, которое требует увеличение длины, необходимость перемещения электрооборудования и т.д.

Основные способы наращивания длины кабелей

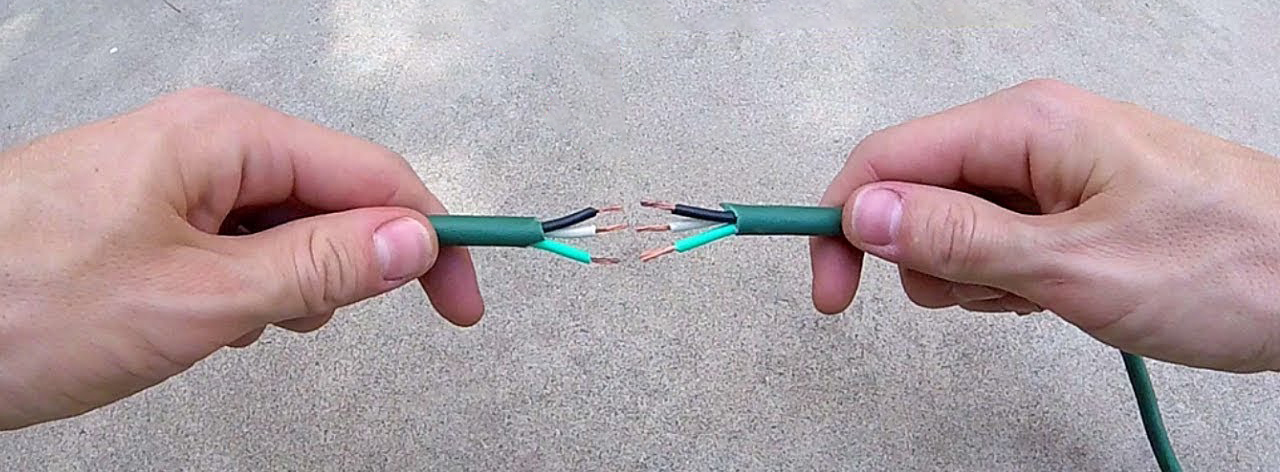

Наращивания длины электропроводных кабелей сводится к последовательному соединению двух кабельных сегментов. Для выполнения этой процедуры могут быть использованы

1. прямое постоянное сращивание токопроводящих жил с привлечением для этого различных технологий
2. полупостоянное сращивание с помощью клемм или их аналогов;
3. разъемное сращивание установкой на соединяемые сегменты элементов разъемного соединителя с последующим включением вилки в розетку.

Прочие операции: электрическая изоляция места сростка, защита его от различных воздействий и т.д. – в общем случае относятся к опциональным и выполняются по мере необходимости.

Удлинение провода в розетке

Наиболее распространенный случай наращивания длины на практике, который выполняется

• при переносе установленной ранее розетки на новое место;
• для организации шлейфового соединения отдельных розеток при построении бытовой проводки в квартире;
• как средство устранения допущенных проектных или монтажных ошибок;
• в процессе ремонта и замены вышедшей из строя части ранее эксплуатируемого кабеля.

Существуют и практически доступны разнообразные способы выполнения этой процедуры

• зажимными (рычажными) клеммами wago;
• винтовыми клеммными и пружинными контактными колодками в проходном и тупиковом исполнении;
• через контакты обжимного или вставного типов как штатных компонентов розеток;
• обжимными гильзами, в т.ч. изолированными по внешней поверхности;
• пайкой

При небольших мощностях потребителей и наличии свободного пространства в качестве “времянки” допустима скрутка жил с обязательным восстановление их изоляции липкой лентой. Нежелательность скрутки обусловлена большими рисками увеличения контактного сопротивления с течением времени, которые приводят к разогреву сростка, его быстрому отказу, а в тяжелых случаях даже к пожару.

Как удлинить интернет-кабель

Крайне нежелательная процедура, особенно при длинах наращиваемого кабеля свыше 50 м. Причина – любой сросток витой пары заметно ухудшает характеристики линии, что может привести к появлению сбойных пакетов и значимо замедлить скорость доступа к сети. На коротких линиях наращивание выполняется

• по несимметричной схеме, когда на один кабельный сегмент устанавливается вилка, а на - второй розеточный модуль
• по симметричной схеме с установкой вилок на оба конца с последующим соединением в проходном адаптере.

Установка вилок обжимом требует применения профессионального инструмента и может быть выполнена только специалистом или радиолюбителем с минимум средним уровнем квалификации. Избежать этого можно использованием более дорогих вилок с интегрированным в их конструкцию оконцевателем, который по исполнению аналогичен розеточному модулю. В этом случае ввод проводов витых пар в IDC-контакты оконцевателя можно выполнить шлицевой отверткой с последующим удалением излишком бокорезами.

В цепи передачи сигнала допустим максимум один такой сросток. При необходимости дальнейшего наращивания следует заменить кабель или как минимум предыдущий его отрезок новым.

Применение скрутки недопустимо ни при каких условиях.

Как удлинить телевизионный кабель

Телевизионный коаксиальный кабель обычно удлиняется по симметричной схеме установкой на его концы обжимных или навинчиваемых F-коннекторов. Полученные вилки соединяются друг с другом в проходном адаптере-“бочке”.

Как удлинить сварочный кабель

Оставляя за рамками данного материала выбор сечения кабеля-удлинителя, сосредоточимся только на способах его подключения к основному. Для этого привлекаются

Несимметричная байонетная схема с установкой на кабели вилки и розетки специализированного сварочного разъема, рассчитанного на передачу больших рабочих токов;

Скрутка, несмотря на прямой запрет ее применения ПУЭ, часто встречается на практике из-за того, что рассматривается как времянка, т.е. за небольшое время ее существования характеристики сростка просто не успевают деградировать до недопустимого уровня.

Паечное соединение превосходит скрутку по всем параметрам, официально разрешено для использования. Его главный недостаток – высокая трудоемкость из-за выполнения многочисленных подготовительных операций, а также необходимость применения мощного паяльника (толстые сварочные провода являются прекрасным теплоотводом).

Неразъемное соединение выполняется опрессовкой через гильзы, диаметр которых подбирается с учетом сечения сращиваемых проводов.

Можно ли наращивать алюминиевый кабель медным?

Кабельная продукция с алюминиевыми жилами довольно популярна на практике в первую очередь из-за своей заметно меньшей стоимости. При реализации на ней проводки также возникает проблема наращивания длины, для чего потенциально могут использоваться кабели с медными жилами. Основная проблема прямого контакта меди и алюминия – образование гальванической пары, что приводит к интенсивной электрохимической коррозии места стыка. При решении этой проблемы другие препятствия к формированию такого сростка отсутствуют.

Процесс коррозии “запускается” только в присутствии электролита, функции которого выполняет атмосферная влага. Поэтому для соединения медного провода с алюминиевым необходимо

• устранить доступ воды к месту контакта;
• разделить металлы в пространстве.

Выполнения этих условий легко добиться применением промышленной комбинированной обжимной гильзы, первая половина которой выполнена из меди и контактирует с медным проводом, а вторая – из алюминия и подключается к алюминиевому проводнику.

Второй способ – комбинация болт - стальные шайбы – гайка без оцинковки, которая устраняет прямой контакт меди и алюминия. После затяжки гайки за счет расплющивания гарантированно достигается малое контактное сопротивление.

Функциональным аналогом предыдущей структуры является зажим-орех. Выгодно отличается заметно лучшими массогабаритными параметрами формируемого сростка.

Ограниченное применение на практике находят также специализированные клеммы wago и винтовые клеммные колодки.
