Кабель под штукатурку: за и против

Монтаж проводки под штукатурку имеет некоторые недостатки, но они выгодно покрываются достоинствами. Противников этого метода может не устраивать:

• Сложность укладки с минимальным выступом или необходимость штробления;

• Длительность работ, особенно при штроблении;

• Сложность переделки схемы электропроводки и др.

Ещё они могут предъявить то, что к линии уже невозможно будет добраться. Однако при правильном выборе материала этого и ненужно, проводка может эксплуатироваться годами без заметных ухудшений её свойств. Но это лишь в том случае, если кабель не греется, а такое возможно, если он не перегружен по току. Зависимость сечения жилы провода от тока или мощности нагрузки представлены ниже списком.

Основным плюсом монтажа кабеля под штукатурку является высокая электрическая и пожарная безопасность. При таком монтаже на материал практически не воздействует влага и сырость, также другие возможные факторы агрессивного воздействия окружающей среды. При всём этом, проводка полностью скрыта, поэтому:

• Не привлекает внимания;

• Не занимает места;

• Не мешает выполнению почти что любого вида дизайна стен.

Если основание стены выполнено из дерева, то укладку кабеля в нём делать нельзя. Согласно ПУЭ-6, в разделе правил проводки внутри помещений, монтаж электропроводки следует делать так, чтобы на ней не могла образовываться влага или конденсат. Также проводка не должна контактировать поверхностью, поддерживающей горение. Для соблюдения этих условий линию электропроводки можно уложить в гофру, которая будет закрыта штукатуркой. Ещё можно кабель закрепить на предварительном слое штукатурки и закрыть его завершающим.

Какой кабель под штукатурку выбрать?

Если не применять штробление, то на кабеле из алюминия точно не получиться сэкономить. Дело в том, что алюминий имеет большее удельное электрическое сопротивление, чем медь. Из-за чего толщина кабеля увеличивается, а это потребует большего расхода штукатурки. Впрочем, энергоёмкие приборы кабелем с жилами из алюминия уже мало кто подключает.

Поэтому, под штукатурку лучше использовать материал с монолитными медными жилами – классом гибкости 1. У таких проводов соотношение удельного сопротивления к толщине кабеля минимальное. А значит вероятность нагрева проводов во время эксплуатации минимизируется. Причём стоимость твёрдого кабеля всегда ниже, чем мягкого из разряда медного. Хорошо подходят материалы марки:

• ВВГнг-LS

• ВВГзнг

• NYM и др.

Для силовых цепей, общих питающих линий и розеток можно использовать кабель, сечением не менее 2,5 мм², например, ВВГнг-LS.

Если каналы штроб большие, то линии электропроводки с малой нагрузкой, например для светодиодного освещения, можно выполнить из алюминиевого кабеля АВВГ. Сечение его жилы в 2,5мм² рассчитано на ток, не более 21А, чтобы питать нагрузку до 32А надо иметь жилу площадью 4мм². Кстати, при монтаже он позиционирует как лёгкий и мягкий, а значит удобный для укладки провод. Однако алюминий более подвержен к окислению и обладает текучестью, так что зажимные соединения быстрее потребуют обслуживания.

Площадь поперечного сечения медного кабеля зависит от максимального тока в линии. Для сети 220В, при токе (мощности нагрузки) его значение должно быть:

• до 14А (3,3кВт) — 1мм²;

• 17А (3,7кВт) — 2,5мм²;

• 35А (7,7кВт) — 4мм²;

• 42А (9,2кВт) — 6мм²;

• 60А (13,2кВт) — 10мм².

Кстати, с ростом толщины жилы значительно возрастает цена. Поэтому, предварительно необходимо сделать расчёты с оптимальным распределением нагрузки.

Прокладка кабеля под штукатурку - особенности монтажа и крепления провода

Прокладку кабеля под штукатурку необходимо совершать в 3 этапа. Сначала делают разметку с определением количества линий и размеров каждого канала. Далее вырезают канавки, в которых сверлят отверстия под дюбель-скобы для крепления кабеля. Если монтаж предполагается без штробления, то делают только сверления для крепежа. На последнем этапе монтируют кабель так, чтобы он не выступал из канавок. А в варианте без них – был максимально ближе прижат к стене. В местах, где провод выпирает делают дополнительную точку фиксации дюбелем.

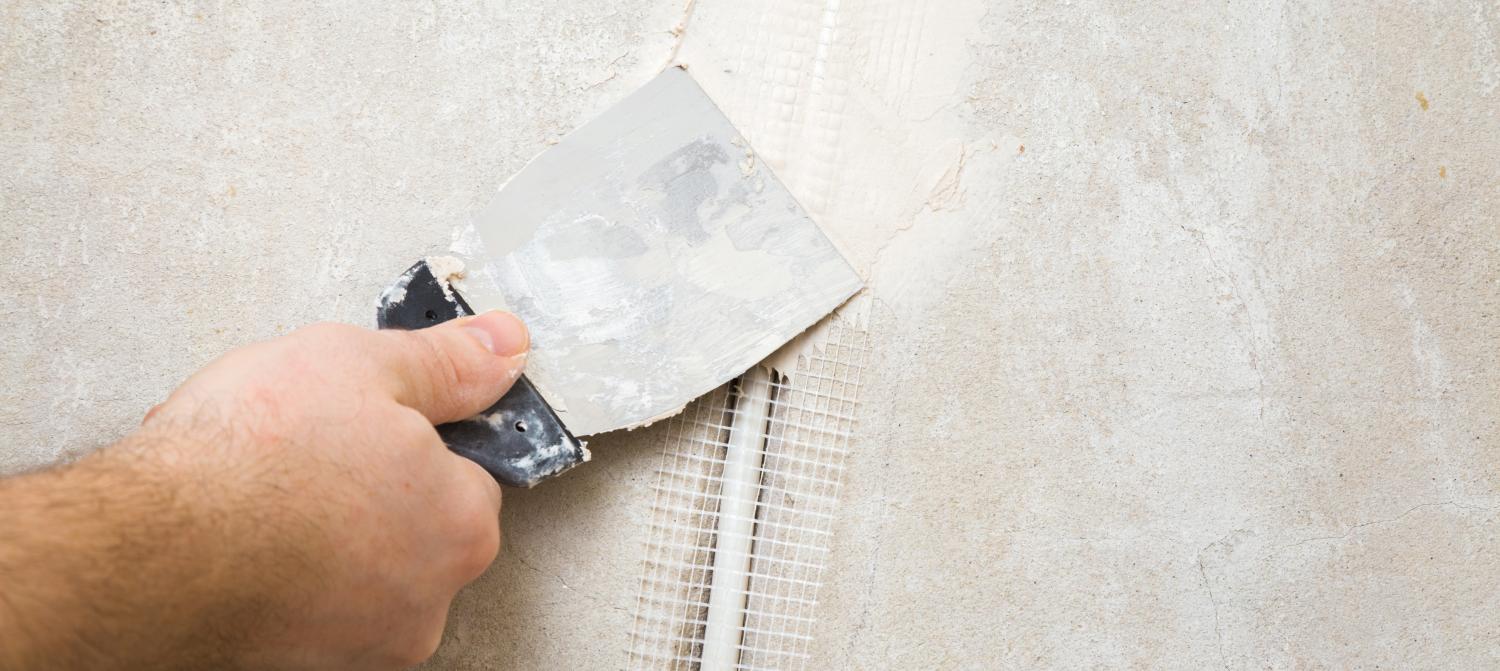

По регламентации СНиП электропроводку прокладывают только прямыми горизонтальными и вертикальными линиями с углами 90°, не иначе. Так как штроборез – инструмент профессионалов, то при его отсутствии, канавки можно сделать с помощью УШМ с алмазным кругом. Для этого прорезают 2 параллельные полосы, а внутренняя часть удаляется перфоратором с лопаткой. Штробы замазывают гипсовым раствором, который быстро фиксируется.

Как найти проводку под штукатуркой?

Для отыскания проводки, удобнее всего пользоваться отвёрткой-индикатором скрытой проводки. Впрочем, у пользователя инструмента для сверления стен, этот недорогой прибор обязательно должен быть в кармане. Но, для определения её наличия, искомая проводка должна быть под напряжением.

Без инструмента определить размещение электропроводки можно логически. Она располагается только на вертикальном или горизонтальном уровне электрических точек:

• Распредкоробок;

• Розеток;

• Выключателей и т.д.

Поэтому опытный сверлильщик, прежде чем делать дырку в стене, посмотрит вправо-влево, вверх и вниз.

Почему кабель под штукатурку лучше уложить в гофрированную трубу?

В пункте 15.5 свода правил СП 256.13258000.2016 указано, что «допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой». Однако этот допуск должен быть чем-то обоснован.

Впрочем, укладка кабеля в гофрированные трубы с последующей её штукатуркой, позволяет, в некоторых случаях, заменить электропроводку без ремонта стен. Также сохранность изоляции и проводов, расположенных внутри гофры, на много выше, чем непосредственно контактирующих с ингредиентами, которые есть в составе штукатурной смеси.
