Кабель на морозе
Особенности монтажа кабеля на морозе
При монтаже кабелей необходимо обращать внимание на рекомендации производителя для той или иной марки. Даже если кабель облачён в морозостойкую изоляцию, о чём говорит его маркировка, его монтаж на морозе может привести к растрескиванию защитного слоя. Каждый производитель указывает на кабельной продукции не только допустимый диапазон температур, в которых может эксплуатироваться изделие, но и нижний порог, по преодолению которого монтаж кабеля без прогрева запрещён.
Не стоит понимать нижний порог температуры буквально в данный момент времени. Здесь речь идёт о температуре в течение 24 часов. Единственное, что не принимается во внимание при плюсовой температуре днём, это кратковременные ночные заморозки по 2-3 часа.
Ориентировочные данные по допустимой минимальной температуре монтажа различных видов кабелей приведена в таблице:
Тип кабеля | Температура |
---|---|
Кабели с бумажной изоляцией (с любыми иипами пропиткт изоляции, металлических оболочек и брони) |
0 |
Маслонаполненных кабелей низкого и высокого давления |
-5 |
Кабели с пластмассовой (ПВХ, полиэтилен) или резиновой изоляцией до 35 кВ (бронированные и небронированные) |
-7 |
Кабели с ПВХ или резиновой изоляцией до 10 кВ в том числе и с броней из стальных лент |
-15 |
Кабели с изоляцией из СПЭ без брони, а также с резиновой изоляцией в свинцовой оболочке |
-20 |
Более развернутые рекомендации по монтажу кабеля на морозе прописаны в СНиП 3.05.06-85
Морозостойкие кабели и провода – обзор марок
На стойкость кабеля к неблагоприятным фактора важную роль играют изоляционные материалы.Однако одназначно сделать вывод, что та или иная изоляция больше подходит для прокладки на морозе, сделать нельзя, так как многое зависит от условий прокладки и эксплуатации кабеля.
При необходимости приобретения кабеля, который будет эксплуатироваться длительное время на больших морозах (от – 30…-40С) , необходимо обратить внимание на маркировку. У таких изделий в ней присутствует литера «ХЛ».
Если говорить об необходимости сохранения гибкости кабеля на морозе, то самой устойчивым в этом плане является кабель КГ.

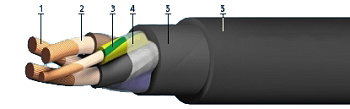

Изоляция из резины кабелей КГ сама по себе способна выдерживать низкие температуры. Их можно использовать в диапазоне от -40 до +50°С. Однако если возможны более низкие температуры, лучше отдать предпочтение КГ-ХЛ. Изоляция этих кабелей, предназначенных для эксплуатации как на суше, так и на воде, способна выдерживать более низкие температуры. Их порог составляет -60°С. При этом кабель остается мягким и достаточно хорошо гнется, что важно при подключении подвижного оборудования. Импортный аналог КГ – марка H07RN-F.
Среди марок кабелей которые выдерживают высокие отрицательны температуры выделяются по характеристикам тефлоновые или фторопластовые провода. Но так как фторопластовая изоляция слоистая и легко пропускает влагу, то она не предназначена для внешних условий и такие кабели практически не используют в качестве кабелей для мороза. Если предполагается межприборное подключение или подключение внутри неотапливаемых помещений, то в принципе фторопластовые провода можно рассмотреть как вариант. Среди наиболее популярных марок подобных изделий можно выделить
- МГТФ и МГТФЭ (с общим экраном);
- МС, МСЭ и МСЭО – влагостойкие тефлоновые кабели;
- КУДФРУ – самый популярный среди фторопластовых, с усиленной резиновой изоляцией;
- КПОВ и КПОКВ с лужёными жилами из меди с изоляцией лентой ПТЭФ и ПВХ-оболочкой.
При множестве положительных качеств тефлоновых проводов, у них имеется огромный минус – цена на такую продукцию «кусается».
В каждой группе кабелей можно выделить марки с индексом -ХЛ, устойчивые к морозу. Например:
-
ВВГнг-ХЛ – силовой. Этот морозостойкий кабель используется для стационарных установок. Минимально допустимая температура эксплуатации равна +60°С. Предназначен для уличного монтажа;
-
ВББШнг-ХЛ – бронированное изделие, защищённое от механических повреждений. При этом подходит как для прокладки на суше, так и на воде. Идеально подходит для монтажа уличного освещения;
-
РК 50-7-35 – коаксиальный кабель с рабочей температурой от -60 до +85°С.
Можно ли использовать кабель ПВС на морозе
Достаточно часто на задают вопрос, можно ли использовать бытовой провод ПВС при отрицательных температурах.
Несмотря на то, что характеристики кабеля ПВС позволяют его эксплуатацию при температуре -25°С, его монтаж на улице – не лучший вариант. Дело в том, что ПВС не только плохо переносит ультрафиолет, но и дубеет при низких температурах. Тем более, принимая во внимание то, что зимы в России достаточно холодные.
Если рассуждать с точки зрения характеристик, то на морозе кабель ПВС не потрескается, хоть и может задубеть. Однако в этом случае изоляции достаточно небольшого шевеления, чтобы рассыпаться. А подобная неприятность может привести не только к отключению подачи напряжения к тому или иному оборудованию, но и пожару при возникновении короткого замыкания. При этом по внешнему виду ПВС может выглядеть неповреждённым, даже в то время как внутри изоляция жил полностью пришла в негодность.
В это же время ПВС неплохо себя показал при использовании в качестве удлинителя. При этом кратковременное понижение температуры на него не оказывает негативного воздействия. При необходимости подключения подвижного оборудования на морозе на длительный промежуток времени вместо ПВС лучше приобрести КГ-ХЛ, который не дубеет и не трескается при пониженных температурах.
