Кабель для взрывоопасных зон

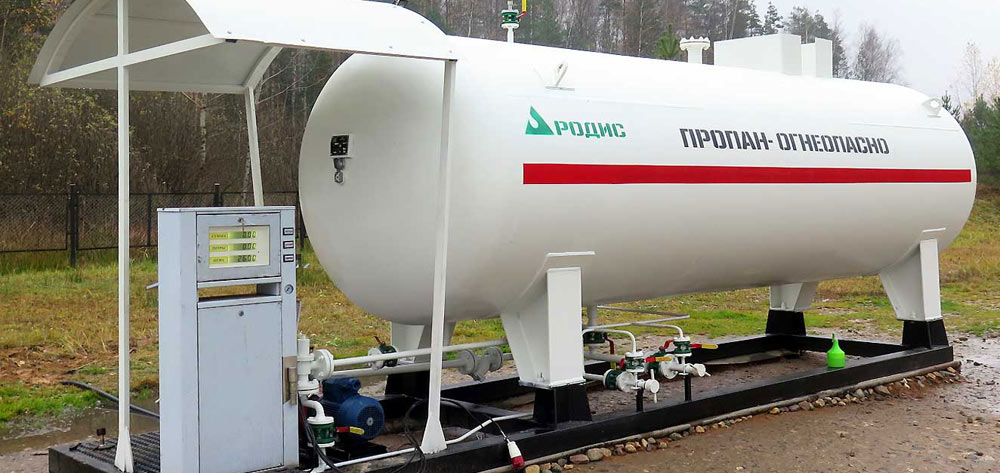

Высокая вероятность возникновения взрыва в определенной среде или пространстве диктует повышенные требования к безопасности, в том числе и кабельных линий.

Подбор марок и сечений кабелей для взрывоопасных зон, монтирование кабельных изделий в линии и сети, подключение электромашин, механизмов, приборов и оборудования должны производиться в строгом соответствии с профильными правилами (ПУЭ) и ГОСТами.

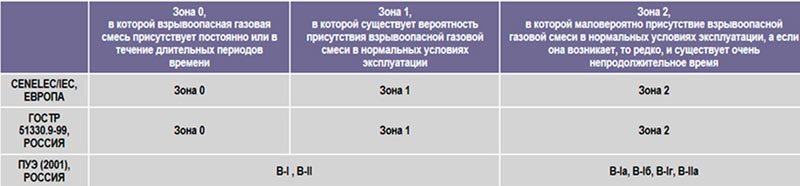

Для рационального решения задач взрывоопасные зоны классифицируют в зависимости от наличия газовой смеси в воздухе, а также вероятности и степени её распостранения. Классификация взрывоопасных зон по ГОСТу 51330.9-99 и по ПУЭ немного отличаются тем, что Правила эксплуатации электрических установок выделяют большее число таких зон. Более подробную информацию по зонам можно прочитать в соответствующих нормативных документах.

Требования к кабелю для взрывоопасных зон

Основные нормативные требования, предъявляемые к кабелям, которые эксплуатируются во взрывоопасных зонах, со стороны ГОСТа 51330.9-99 и ПУЭ следующие:

1. категорически запрещается использование проводников, не имеющих изоляционного слоя, или с защитной оболочкой или изоляцией из полиэтилена.
2. марки кабелей, которые эксплуатируются во взрывоопасных зонах любого типа могут быть оснащены изоляционным и наружным покровом из резины или полимерного ПВХ-пластиката. Изделия в бумажной изоляции применяются исключительно в металлических оболочках,
3. кабельные изделия с медножильными проводниками допускаются к монтажу в зонах типа В-I и В-Iа по ПУЭ, с алюминиевыми - в зонах других типов,
4. обязательна защита от КЗ и перегрузок, вне зависимости от электромощности приемника, для кабелей осветительных, силовых и вторичных цепей до 1 кВ (В-I, В-Iа, В-II и В-IIа),
5. сечения проводников не могут быть меньше величин, допускаемых по расчетному электротоку,
6. марко-размеры кабелей во взрывоопасных зонах типа В-Iб и В-Iг защищаются так же, как для изделий, подключаемые к невзрывоопасным установкам,
7. для нулевых защитных и рабочих жил обязательно наличие изоляционного слоя, аналогичного проводникам с фазами.

Кабель с заполнением для взрывоопасных зон

Согласно требованиям ГОСТа 51330.9-99 и ПУЭ конструкция кабелей, используемых во взрывоопасных зонах, не должна содержать воздушных полостей, которые имеются между элементами изделий. Внутреннее заполнение кабелей для взрывоопасных зон особым полимерным материалом обеспечивает гарантированное нераспространение газо/пылеобразных взрывчатых веществ по продольным воздушным промежуткам из помещений и зон с высокой вероятностью возникновения взрывов в невзрывоопасные.

Для взрывоопасных зон предпочтительнее использовать бронированные кабеля, надежный защитный покров которых способен выдерживать существенные нагрузки, обеспечивая бесперебойность функционирования энергосистем. Кабельные изделия без бронезащиты также могут прокладываться в таких зонах (в B-Iа/б/г, В-IIа), в том числе на открытом пространстве, но только в стальных трубах.

Краткий обзор марок кабелей для взрывоопасных зон

Марка ВБбШв и его разновидность, контрольный кабель КВБбШв, представляют собой кабельные изделия, которые рекомендованы для применения во взрывоопасных зонах всех типов. Броня из пары стальных или оцинкованных лент позволяет монтировать изделие на любых промобъектах, атомных станциях, метро и других подземных туннелях, в помещениях, лабораториях, резервуарах с газгольдерами, эстакадах для слива/налива горючих жидкостей, в спецканалах, в земле, а также на открытом пространстве. Перейти в каталог

Марка КПГН, разновидность КПГ - это гибкий маслобензостойкий кабель для взрывоопасных зон, который позволяет подключать подвижные электромеханизмы и оборудование к сетям с номинальным электронапряжением 0,66-1 кВ. Марка КПГН может монтироваться в зонах типа B-I, а также других типах взрывоопасных зон, на открытом пространстве/в помещениях, на суше и в воде. рекомендована для эксплуатации в прочих классах, без учета особенностей монтажа, в воде/на суше.Перейти в каталог

Марка ВБВ допускается для эксплуатации в зонах типа B-I и B-Iа, а также прочих, при соблюдении норм безопасности. Благодаря битумной армированной подушке и бронепокрову из стальных лент ВБВ отлично справляется с механическими перегрузками, стоек к нагреву и химически активным веществам. Марка может прокладываться в тоннелях, шахтах, на кабель-эстакадах, в земле. ВБВ используется как проводник в сетях с электронапряжением 0,66/1 кВ. Перейти в каталог

Для обеспечения стабильной работы электро- и технологического оборудования, помещений, технических сооружений во взрывоопасной зоны необходимо позаботиться о поддержании на нужных участках нормативного диапазона температур. Для выполнения этой задачи во взрывоопасных зонах применяются греющие кабели. Они используются для обогрева резервуаров, трубопроводов, элементов конструкций электромеханизмов и т.д.

Краткий обзор греющих марок кабелей для взрывоопасных зон

Марка СНФ - это электронагревательный кабель, функционирующий с постоянной мощностью и используемый при обогревании технологического оборудования, трубопроводов и резервуаров. СНФ работает с электронапряжением до 0,4 кВ при температурах до +240 С и имеет показатель линейного тепловыделения (мощности) до 40 Вт/м.

Группа марок ТОФЛЕКС СРГК разработана отечественным предприятием и предназначается для эксплуатации на промобъектах нефтегазовой и нефтехимической отраслей, которые классифицируются как взрывоопасные зоны всех классов. Показатель мощности кабелей варьируется в пределах 10-100 Вт/м, температурный диапазон -60/+240 С. Конструктивное исполнение конкретного марко-размера зависит от задач, поставленных заказчиком.

Марки BTX и BTC допускаются к применению во взрывоопасных зонах для обеспечения необходимого температурного диапазона эксплуатации и защиты от промерзания разного рода емкостей и трубопроводных систем. BTX может функционировать при максимальном нагреве до +190 С, BTC - до +120 С, паспортная мощность изделий 15-95 и 15-60 Вт/м соответственно.

Ищете где купить кабель для взрывоопасных зон? Поставим в срок -

Отправить запрос

Особенности прокладки кабелей во взрывоопасных зонах

Правила ПУЭ рекомендуют различные способы монтажа кабельных изделий в зависимости от их марко-размера, технического задания, условий прокладки и прочих факторов.

Кабельные изделия с бронезащитой допускаются к прокладыванию в зонах всех классов для электросетей любых типов, скрытым (в блоках и земле) и открытым способом (в кабель-конструкциях, каналах и эстакадах, на тросах и скобах, в лотках и коробах).

Для кабелей без бронепокрова существуют определенные ограничения, которые следует соблюдать при монтаже. Изделия могут прокладываться открытыми и скрытым способами в зонах любых типов, только если они защищаются стальными трубами. В иных случаях, при монтаже в коробах, лотках, на скобах, по стройконструкциям и стенам, в уплотненных кабель-каналах, необходимо учитывать вероятность и силу механических и химических воздействий, а также класс взрывоопасной зоны.

Для создания соединительных конструкций и ответвлений, при протяжке кабелей в трубах используются защищенные от взрывов коробки-фитинги из чугуна. Если монтаж производится в сырых помещениях, то следует предусмотреть уклон труб по направлению к протяжно-соединительным коробкам, а для особо влажных сред и наружных пространств - к специальным дренажным трубкам.
