Кабель для вытяжки

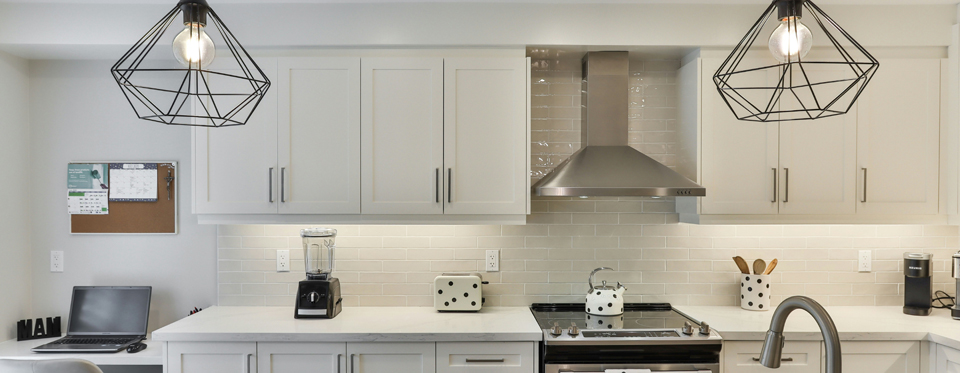

К числу устройств, обеспечивающих на кухне комфорт, относится и вытяжка с присоединенным к ней воздуховодом. В ее функции входят удаление дыма и общее проветривание помещения. Поскольку устройство размещается достаточно высоко над поверхностью плиты (от 70 см), к нему требуется отдельная подводка электропитания.
Кабель для кухонной вытяжки - обзор марок
Наша промышленность выпускает большой набор марок кабелей, как медных, так и алюминиевых.
В связи с появлением все новых приборов, работающих на электричестве, энергопотребление в квартирах увеличивается. Поэтому растут требования к качеству и пропускной способности электропроводки. Алюминиевые провода, во многом, кроме цены, уступая медным, применяются все реже.
При создании современных трасс внутри квартир выбор, как правило, проводится среди трех марок кабелей. Все они медные, но каждый имеет свои достоинства и недостатки. Это следующие:
Для прокладки в штробах стен правильнее выбирать один из первых двух кабелей, срок службы которых составляет 30 лет для первого и 40 для второго.

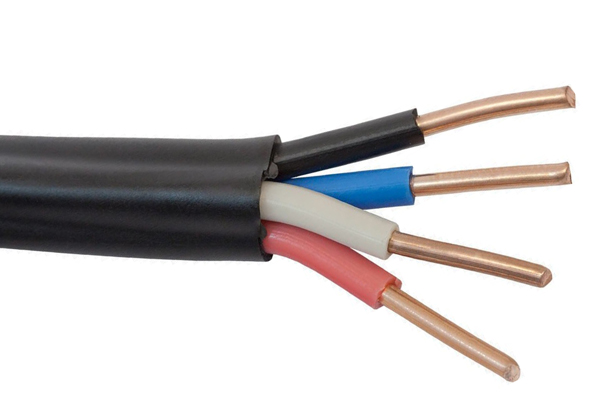

ВВГ имеет от 1 до 5 жил, каждая из которых состоит из одной медной проволоки, окруженной слоем ПВХ-изоляции. Еще один слой, тоже ПВХ, – общая изоляция провода. К недостатку кабеля можно отнести высокую жесткость, поскольку минимальный радиус его изгиба – 10 Дн (наружных диаметров). Часто используется модификация – ВВГнг, который при нагреве неспособен воспламениться и может быть использован для групповой прокладки. Его можно найти в продаже и в плоском виде – называется ВВГнг-П. Выпускается также ВВГнг-LS, обладающий пониженным дымообразованием.

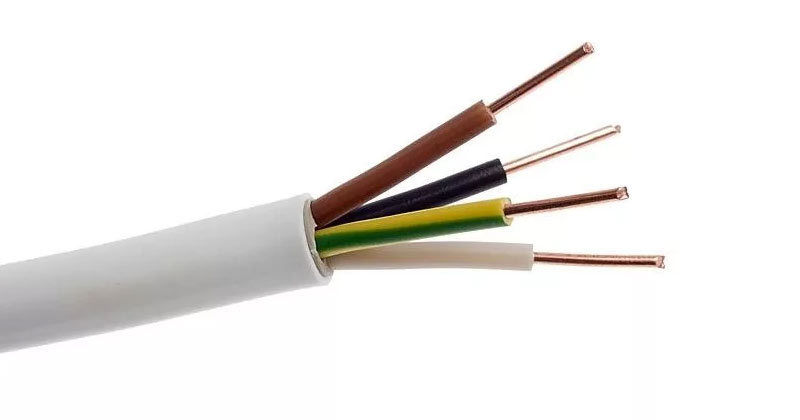

NYM является европейским продуктом, но освоен и производителями России. Его характеристики близки к ВВГ. Основное отличие – более высокая гибкость (радиус изгиба – 4 Дн). Благодаря качественно выполненному заполнителю NYM не является гигроскопичным, что позволяет устанавливать его во влажных помещениях, например, в ванных комнатах. Не рекомендуется к использованию на открытом воздухе, поскольку неустойчив к воздействию солнечной радиации. Также не следует применять при подземной прокладке.
ПВС. Каждая жила этого провода состоит из нескольких тонких обнаженных проволочек, это придает высокую гибкость. Однако срок службы ПВС меньше, чем у предыдущих видов, – 20 лет. Мягкость провода дает ему преимущество при открытой прокладке – она менее трудоемка, чем работа с жестким кабелем. Особенно это заметно при использовании больших сечений.
Чтобы подать напряжение для питания вытяжки, требуется трехжильный кабель – для фазы 220 В, нуля и оборудования заземления. Устройство работоспособно и при наличии только двух проводов, но по существующим нормам корпус металлического прибора должен быть заземлен.
Лучше, если кабель изготовлен из меди, поскольку медь по сравнению с алюминием имеет преимущества:
- меньшее удельное сопротивление;
- бо́льшую прочность по отношению к изгибам;
-
легко паяется.
Выбор сечения кабеля для вытяжки
Обычно в квартиры проведено электропитание однофазным напряжением 220 В, и для расчета сечения кабеля необходимо узнать мощность прибора, который через него потребляет энергию. Силу тока можно определить по приведенной ниже формуле:
I = P/220
Вытяжки, как правило, имеют мощность до 400 Вт.
Используя формулу, имеем 400/220 = менее 2 А. Нагрузка небольшая, поскольку по грубой оценке ток силой 10 А требует 1 мм2 сечения медного провода.
Следовательно, для питания устройства достаточно провода минимального сечения. В нашем случае это 1,5 мм2.
Способы подключения вытяжки на кухне
При подключении вытяжки возможны два варианта:
- Наиболее эстетичным способом является установка под потолком розетки с применением скрытой (в штробе) или наружной проводки – в гофротрубе, либо в кабельном канале, либо открыто, закрепив провод на стене специальными скобами.
- Однако, если жаль времени или денег и в наличии свободная розетка, можно воспользоваться и обычным удлинителем нужной длины, разместив его на ближайшем к устройству кухонном шкафчике и закрыв от пыли полиэтиленовым пакетом. Кабель удлинителя можно закрепить на стене.
Кабель для вытяжки в ванной
В ванной комнате для удаления влаги лучше всего в вентиляционное отверстие установить вытяжной вентилятор. Поскольку в этом помещении существует риск попадания на проводку воды, то ее линию следует сделать поверху, защитив пластиковым кабель-каналом либо гофротрубой. Способы подключения бывают различными. Можно соединить с комбинированным блоком в коридоре, установив отдельный выключатель прямо на проводе, который лучше разместить снаружи ванной комнаты. Другой вариант – подвести к одной из лампочек освещения внутри. В последнем случае, чтобы вентилятор не начинал работу при каждом включении света, можно дополнительно поставить датчик влажности. Необходимо иметь в виду, что вентилятор имеет значительно меньшую, чем вытяжка, мощность.
