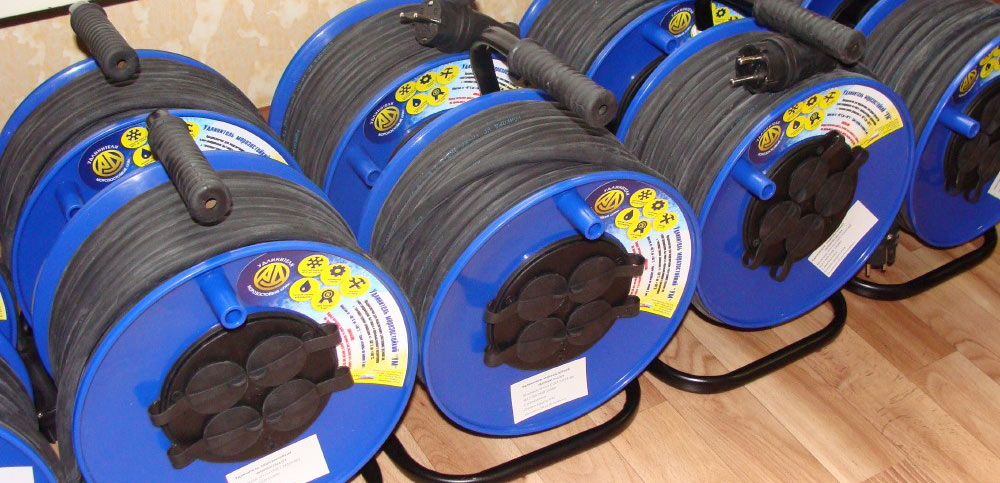

Кабель для удлинителя - обзор марок для переноски, рекомендации, выбор сечения

ПВС - наиболее распространенная и известная марка провода для удлинителя. Изготовлен из медных многопроволочных гибких жил (5-ый класс гибкости) в виниловой изоляции и оболочке. ПВС больше подходит в качестве удлинителя в помещениях. Марка боится сильных нагрузок на разрыв и сдавливание. Еще один минус удлинителя из ПВС - с ним неудобно работать на морозе, он быстро теряет свою гибкость, несмотря на то, что диапазон рабочих температур от -25 С до +40 С. Перейти в каталог

КГ, КГ-ХЛ подходят для строительных площадок. КГ также выполнен из гибких жил 5-го класса, но в качестве изоляции и оболочки служит резина, которая дает преимущества в гибкости всего кабеля в целом. Кабель КГ сложно порвать или порезать даже острыми предметами, он не боится сдавливания и растяжений, что актуально на стройке. Удлинители с кабелем КГ остаются мягкими даже при экстремально низких температурах, КГ рассчитан до - 40С, а КГ - ХЛ до - 60С. Перейти в каталог

ШВВП - плоский провод в ПВХ изоляции. ГОСТ 7399-97 регламентирует использование данного провода в качестве удлинителя. Стоит иметь в виду, что ШВВП выпускается 2-х или 3-х жильный с ограниченным диапазоном сечений от 0,5 до 2,5 мм2, но этого обычно достаточно для бытовых нужд. Перейти в каталог

ПРС - круглый соединительный провод с медными жилами с 5-м классом гибкости. Изоляция и оболочка резиновые. Жилы скручены без заполнителя. Скрутка изолированных жил повышает гибкость кабеля. ПРС прекрасно подходит в качестве удлинителя как в условиях закрытой площадки, так и для уличных условий. ПРС отличается от КГ меньшим температурным диапазоном - от - 25С до + 40С. Перейти в каталог

---

РПШ - гибкий медный кабель с резиновой изоляцией и оболочкой. Данная марка кабеля подойдет больше для стационарных переносок, так как кабель имеет небольшое количество циклов на изгиб - всего 500 циклов при сечении не более 4 мм2. Также данная марка кабеля не предназначена для работы на улице, боится солнца, осадков.Перейти в каталог

Ищете кабель для удлинителя? Вам поможет

Отправить запрос

Немаловажный параметр, который стоит учесть при выборе кабеля для удлинителя, это вес проводника. Чем длиннее кабель, тем тяжелее получится удлинитель. Если вы планируете часто перемещаться, то стоит позаботиться и об общем весе переноски.  Например, вес 1 метра ПВС 2х2,5 составит 0,1 кг, а вес КГ 2х2,5 почти 0,2 кг, следовательно удлинитель из кабеля КГ будет почти в 2 раза тяжелее ПВС удлинителя.

Сравним основные характеристики приведенных марок кабеля для переносок в таблице.

Таблица 1.

	ПВС	КГ/КГ-ХЛ	ШВВП	ПРС	РПШ
Материал изоляции	ПВХ	резина	ПВХ	резина	резина
Материал оболочки	ПВХ	резина	ПВХ	резина	резина
Количество жил	2-5	2-5	2-3	2-5	2-14
Сечение жил, мм2	0,75-25	0,5-240	0,5-2,5	0,75-4	0,35-10
Напряжение: переменный/постоянный ток	380/660	380/660	380/380	380/660	380/700, 660/1000, 3000/6000
Температура эксплуатации, °С	от -25 до + 40	от -40 до + 50	от -25 до + 40	от -25 до + 40	от -40 до + 60
Срок службы, лет	6-10	4	6	12	8
Количество циклов на изгиб кабелей до 4 мм2	не менее 30000	не менее 30000	не менее 30000	не менее 30000	не менее 500
Вес кабеля сечением 2х2,5, кг/м	0.1	0.19	0.08	0.16	0.18
Стойкость к УФ	требует защиты	устойчив	требует защиты	устойчив	требует защиты
Особенности эксплуатации	"дубеет" на морозе	хорошо зарекомендовал себя как на улице, так и в помещениях	подходит для использования внутри помещений, эксплуатация без растягивающих нагрузок	нежелательно подвергать провод перекручиванию, ударам, наезду транспорта	для стационарных переносок в закрытых помещениях

Сечение кабеля для удлинителя

Сечение кабеля для удлинителя должно выдерживать дополнительные нагрузки и даже в случае короткого замыкания кабель не должен нагреться или загореться.

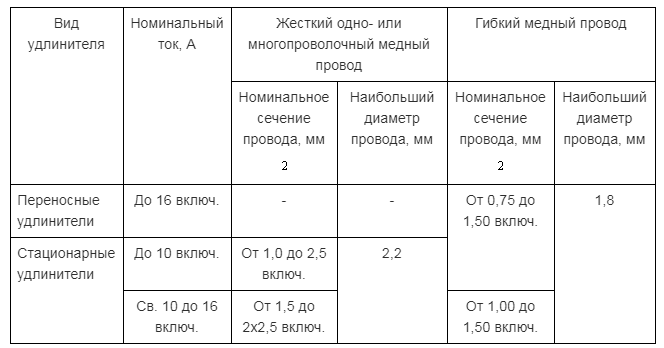

В ГОСТ 31223-2012, который регламентирует нормы для бытовых удлинителей на кабельных катушках, приведены следующие нормы по сечению кабеля:

Таблица 2.

Таким образом:

• При нагрузке до 6А или мощности подключаемого оборудования 1,3 кВт подходит сечение 0,75 мм2
• При нагрузке до 10А или мощности подключаемого оборудования 2,2 кВт  подходит сечение 1 мм2
• При нагрузке до 16А или мощности подключаемого оборудования 3,5 кВт  подходит сечение 1,5 мм2

ВАЖНО

Для надежности лучше всегда проводить расчет сечения кабеля-удлинителя по потере напряжения. Подробнее в нашей статье
